이동 상태 모니터링
siineos 운영 체제가 탑재된 터크의 IM18-CCM60은 하드웨어와 소프트웨어를 스마트 컨트롤 캐비닛 모니터링을 위한 효율적인 플러그 앤 플레이 솔루션으로 결합합니다. 사용하기 쉽고 직관적이며 언제든지 확장 가능합니다.
빠른 읽기
제어 캐비닛의 기후를 효율적으로 모니터링하고자 하는 고객이라면 터크의 CCM 제품군(CCM은 캐비닛 상태 모니터링을 나타냄)에서 DIN 레일용 제어 캐비닛 모니터의 포괄적인 범위를 찾을 수 있습니다. 이 장치는 통합 센서를 사용하여 온도, 습도 및 도어 닫힘을 자동으로 감지하고 개조하기 쉬운 IM12-CCM부터 OEM용 IIoT 지원 Linux 솔루션에 이르기까지 여러 성능 등급으로 제공됩니다. 이더넷. 터크의 IM18-CCM60은 클라우드에서와 마찬가지로 독립형 시스템으로도 사용할 수 있는 앱 기반 운영 철학을 가진 새로운 제품군입니다. 이는 Chemnitz에 기반을 둔 디지털화 전문업체인 in.hub에서 특별히 설계된 siineos 운영 체제 덕분에 가능합니다.
제어 캐비닛의 온도 모니터링이 디자이너와 플랜트 엔지니어의 관심사가 된 것은 지속 가능성 및 생산 효율성과 같은 문제가 화제가 된 이후부터 입니다. 온도, 대기 습도 뿐만 아니라 제어 캐비닛의 보안도 거의 모든 플랜트 개념에서 중요한 역할을 하는 변수입니다. 특히 제어 캐비닛의 상승하거나 불규칙한 온도 조건은 전력 손실 또는 개별 장치의 고장을 유발할 수 있습니다. 핫스팟이 쌓이거나 차가운 공기가 거의 흐르지 않도록 제어 캐비닛의 구성 요소를 배열하면 여러 가지 위험이 동시에 발생합니다. 최악의 경우 영구적으로 실패할 수 있습니다. 특히 컨트롤러와 같은 복잡한 시스템은 열에 취약합니다. 대부분의 PLC는 최대 작동 온도가 55°C이며, 이는 대부분의 컨트롤 캐비닛에서 "편안한 온도"라고 할 수 있는 온도보다 단지 15 °C 높습니다. 온도 및 습도 외에도 무단 액세스에 대한 신뢰할 수 있고 추적 가능한 보호는 많은 응용 프로그램, 특히 에너지 및 물 공급과 같은 소위 "중요 인프라"(CRITIS)에서 중요한 역할을 합니다.
제어 캐비닛 모니터링은 조기에 이상 징후를 감지 가능합니다
하지만 최적의 토폴로지 또는 공조 시스템을 사용한 환기가 있더라도 제어 캐비닛의 기후 조건을 영구적으로 전자적으로 모니터링하는 것이 좋습니다. 이를 통해 초기 단계에서 이상 현상을 감지하고 장애를 방지할 수 있습니다. 특히 원격으로 설치된 컨트롤 박스에 장치가 있는 경우 더욱 그렇습니다. 예를 들어 이것은 날씨가 외부 요인인 야외 공간에 적용됩니다.
터크는 수년 동안 개조하기 쉬운 상태 모니터링 시스템으로 CCM 시리즈를 제공했습니다. 약어 CCM은 "캐비닛 상태 모니터링"을 의미하며 온도, 습도 및 도어 거리를 모니터링하기 위한 3개의 내부 센서가 있는 소형 DIN 레일 장치의 중심 작업을 설명합니다. 모델에 따라 추가 외부 센서의 데이터도 처리할 수 있습니다. 터크의 제어 캐비닛 모니터는 사용하기 쉬운 제어 기능이 인상적입니다. 문까지의 거리를 측정하여 문 열림을 자동으로 감지합니다. 이러한 장치를 통해 모든 컨트롤 캐비닛은 상당한 비용을 들이지 않고도 중요한 인프라에서 사용할 수 있습니다. DIN 레일 장치에 의한 도어 폐쇄 모니터링은 도어 접점 스위치보다 더 안정적이고 변조 방지되며 롤러 스위치보다 훨씬 덜 복잡합니다.

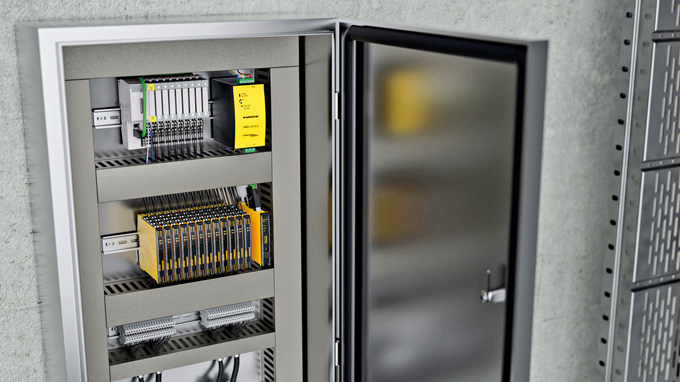

CCM 제어 캐비닛 모니터에 의해 기록된 상태 데이터를 통해 예측 유지보수가 가능합니다
IM18-CCM은 이더넷을 통해 측정값을 IT 네트워크로 전송 및 원격 전처리 또한 가능합니다

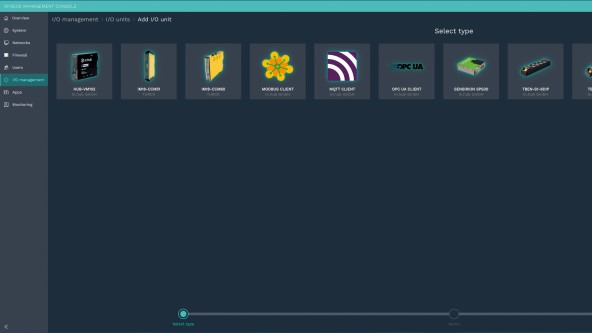

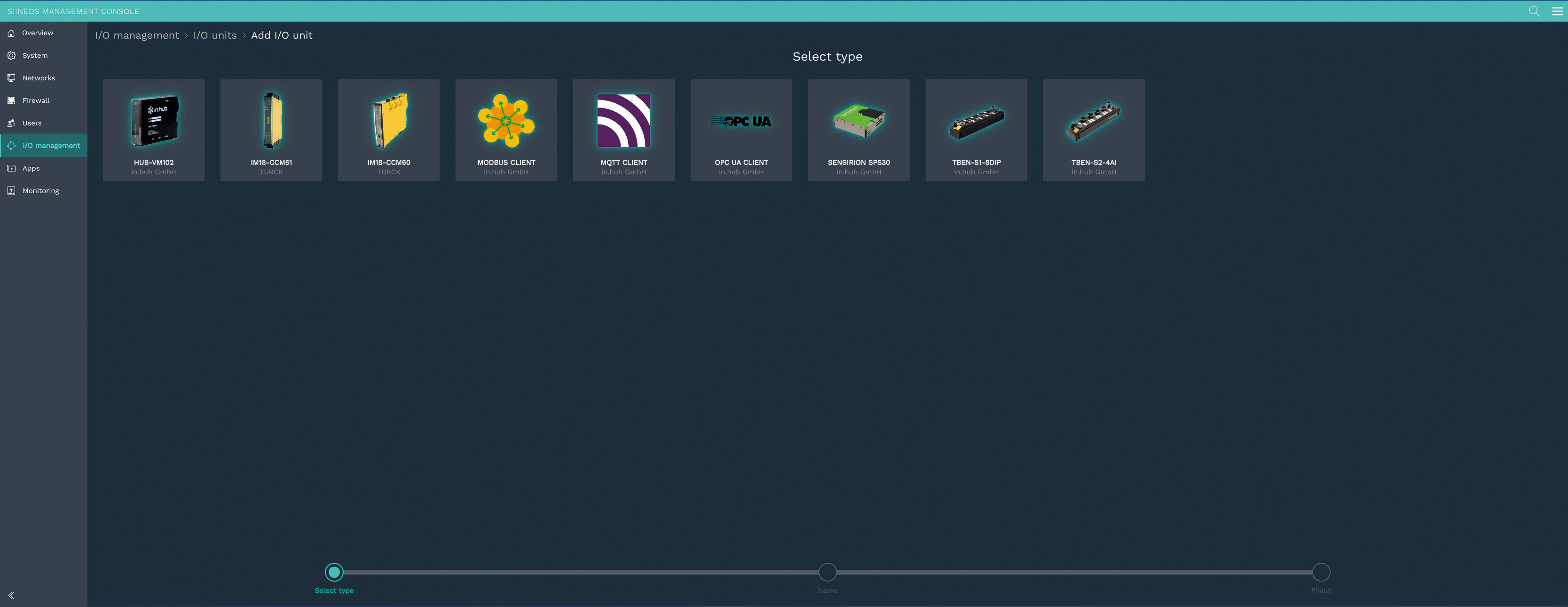

이 플랫폼을 위해 개발된 siineos 운영 체제는 사용 편의성과 최대 성능을 보장합니다

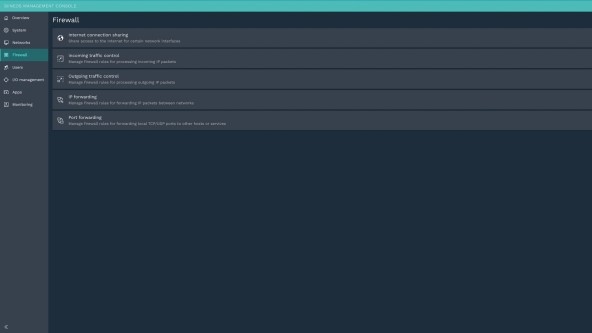

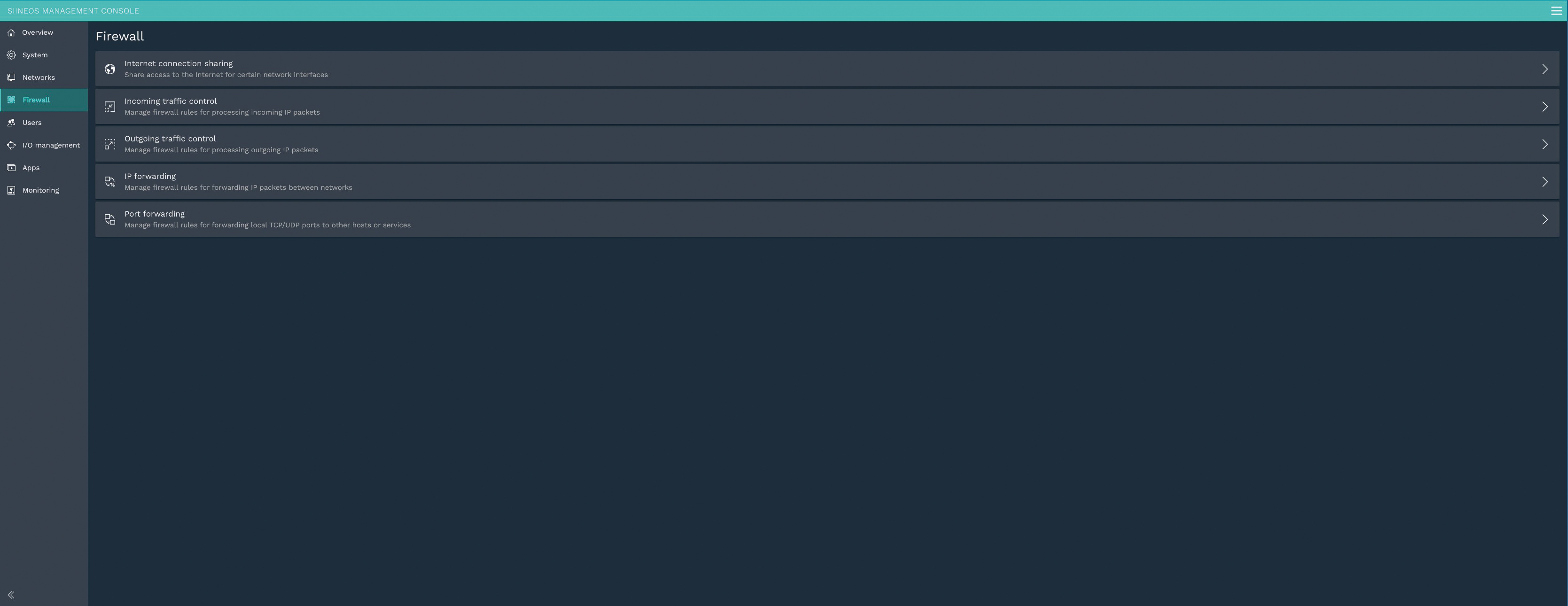

통합 방화벽은 IT 세계와의 안전한 통신을 보장합니다

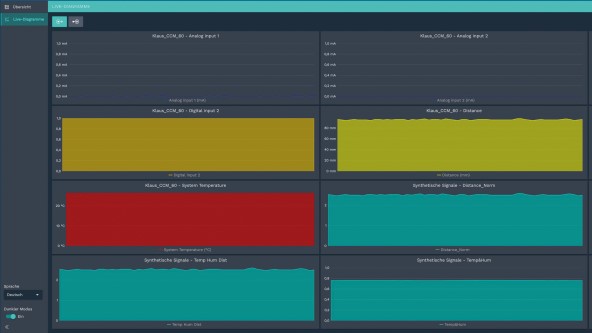

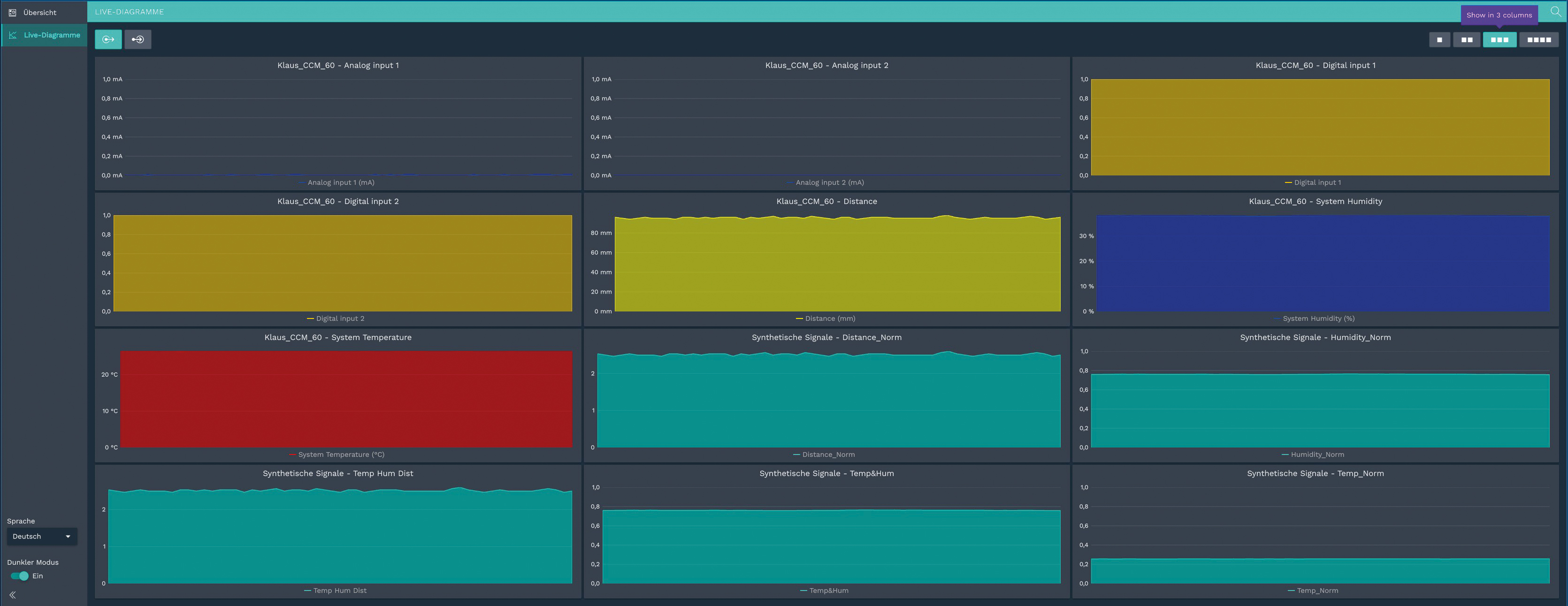

기후 확인: 측정 곡선의 그래픽 디스플레이는 빠른 개요를 제공합니다

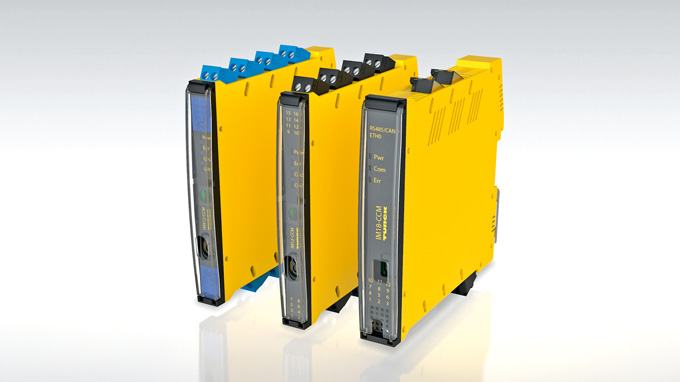

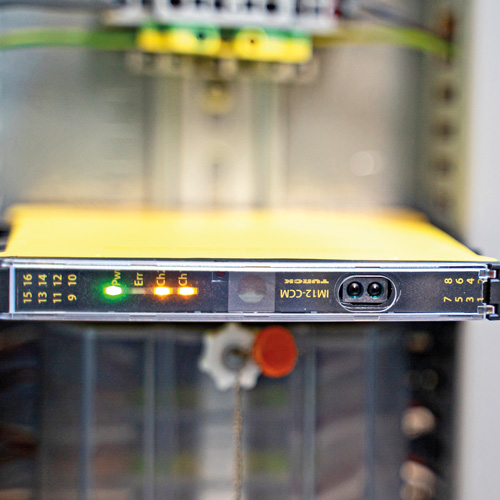

IM-CCM(IMX12, IM12, IM18) 캐비닛 가드는 최종 사용자 및 OEM을 위한 상태 모니터링 솔루션을 제공합니다

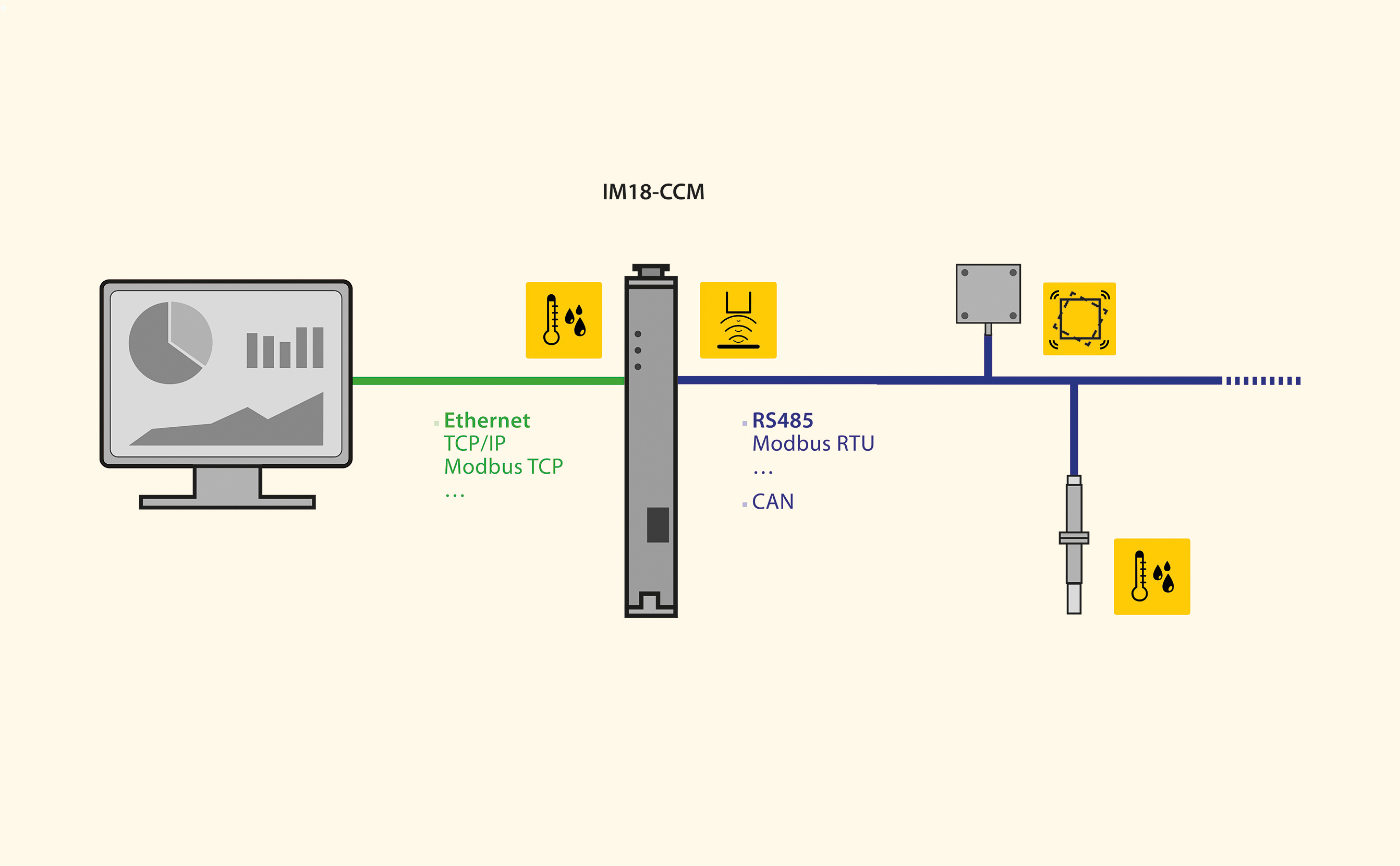

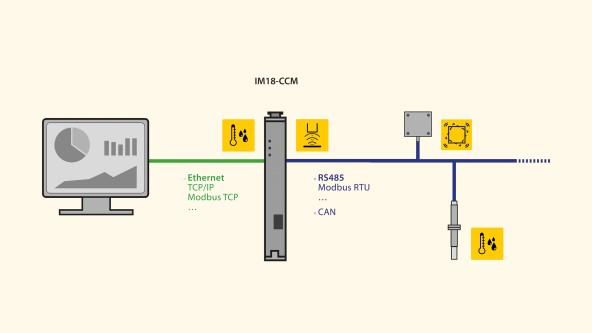

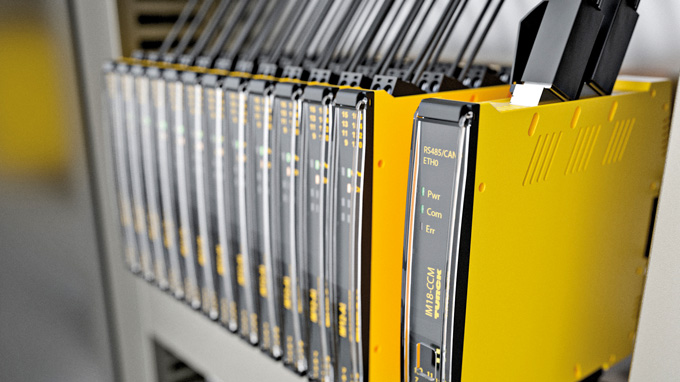

IM18-CCM은 외부 센서를 연결하고 측정값을 이더넷을 통해 상위 시스템으로 전송합니다
스위칭 접점 및 IO-Link가 더해진 IM(x)12-CCM
CCM 시리즈의 첫 번째 제어 캐비닛 모니터는 IM12-CCM 및 IMX12-CCM 모델(Ex 승인 포함)이었습니다. 컴팩트한 장치는 간단히 DIN 레일에 클립으로 고정하고 정의된 값을 초과하거나 미달할 때(예: 장치가 과열되거나 제어 캐비닛에 이슬이 맺히거나 도어가 열릴 때) 정확히 신호를 보냅니다. IM12-CCM은 타임스탬프가 있는 내부 데이터 로거를 갖추고 있으며 최대 2년 동안 데이터를 저장합니다. 이를 통해 사용자는 오랜 기간에 걸쳐 발생하는 변화를 감지하고 원인을 바로잡을 수 있습니다. 제어 캐비닛의 두 지점에서 올바른 도어 닫힘 및 기타 제한 값을 동시에 모니터링하기 위해 인터페이스를 통해 마스터-슬레이브 모드에서 2개의 캐비닛 가드를 작동할 수 있습니다. 마스터는 슬레이브의 데이터를 처리하고 컨트롤러에 신호를 보냅니다. 표준 IM12-CCM은 2개의 스위치 접점과 IO-Link 인터페이스와 함께 제공됩니다. 빠른 티치 모드를 통해 사용자는 현장에서 쉽게 한계값을 설정할 수 있습니다. 또는 IO-Link 또는 PACTware와 같은 FDT 프레임워크를 통해 매개변수를 설정할 수 있습니다.
IM18-CCM: 공장 수준과 IT 세계를 연결
IM12 시리즈의 입증된 장치에 이어 터크는 IM18-CCM을 사용하여 IIoT에 대한 브릿지를 구축했습니다. 이 장치는 현장에서 제어 캐비닛의 상태 모니터링을 표시할 수 있을 뿐만 아니라 데이터를 IT 세계로 전송할 수도 있습니다. 슬림한 18mm 장치는 두 개의 독립적인 이더넷 인터페이스를 통해 센서의 측정 값을 상위 시스템으로 보냅니다. 이것은 클라우드까지 갈 수 있으므로 유지 보수 담당자가 모바일 터미널을 통해 언제든지 실제 기후 데이터에 액세스할 수 있습니다. 따라서 운영 수준과 IT 인프라 사이의 경계가 점차 사라지고 있습니다. 결과적으로 사용자는 사무실 책상에서 공장 현장 데이터를 분석할 수 있습니다.
하지만 이는 플랜트 건설자 및 사용자에게 데이터 출력과 관련하여 추가 가능성을 제공할 뿐만 아니라 측정된 값을 수집할 수도 있습니다. RS485 인터페이스(Modbus RTU 또는 CAN)를 사용하면 설치된 3개의 센서 외에도 진동 센서와 같은 외부 장치를 IM18-CCM에 연결할 수 있습니다. 예를 들어 컨트롤 캐비닛의 이상적인 온도 이미지를 위해 여러 온도 센서를 서로 다른 위치에 분산시킬 수 있습니다. 3개의 온도 센서의 데이터는 종종 대형 캐비닛에서도 정확한 전체 그림을 얻기에 충분합니다. 애드온 인터페이스를 통해 IM18-CCM51과 같은 다른 장치를 최대 600A의 12개 AC 채널 전류 측정에 연결할 수 있습니다. IM18-CCM 모듈의 데이터 전송 및 전원 공급은 백플레인을 통해 구현됩니다.
상태 모니터링을 위한 IIOT
IM18-CCM 시리즈는 상태 모니터링 및 기타 IT 어플리케이션을 위한 강력한 IIoT 플랫폼입니다. Debian Linux 시스템이 있는 IM18-CCM40 및 IM18-CCM50 모델은 주로 OEM용으로 설계되었습니다. 여기에는 시스템을 자체 구조에 정확하게 적용하여 맞춤형 고객 솔루션을 생성할 수 있는 옵션이 있습니다. 이를 통해 예를 들어 프로그래머는 이슬점을 감지하거나 여름철 초에 자연적인 온도 상승을 허용하기 위해 특정 루틴을 장치에 공급할 수 있습니다. 마찬가지로 일부 사용자는 자신의 클라우드 커넥터 업로드를 요구할 수 있습니다. 이후 상위 시스템에서 추세 시각화 또는 경보 전송이 이루어집니다. IM18-CCM은 2개의 독립적인 이더넷 인터페이스를 통해 OT와 IT 세계를 쉽게 연결할 수 있습니다. 장치는 TCP/IP, Modbus TCP 및 HTTP 통신 프로토콜을 사용합니다. 다른 이더넷 기반 프로토콜은 나중에 언제든지 설치할 수 있습니다.
유연하고 개방적이며 매력적인 가격의 상태 모니터링 솔루션인 IM18-CCM40은 특히 간단한 어플리케이션 시나리오를 위한 첫 번째 선택 장치입니다. 추가 디지털 및 아날로그 입력과 더 큰 작업 메모리를 갖춘 IM18-CCM50은 이러한 요구 사항을 넘어서는 모든 요구 사항을 충족합니다.

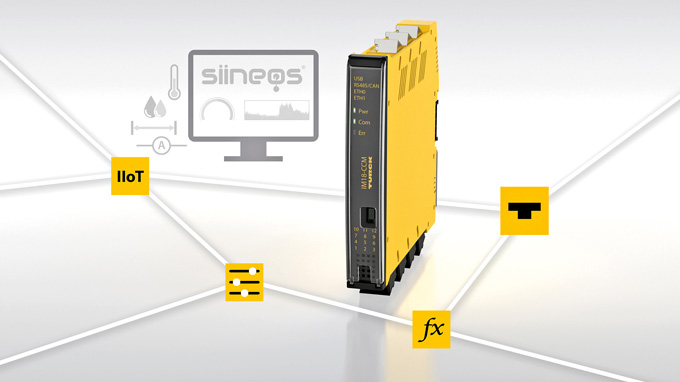

IM18-CCM60: 스마트 상태 모니터링을 위한 플러그 앤 플레이 솔루션
현재 터크는 사용자가 프로그래밍 지식 없이도 CCM50 플랫폼의 기능을 사용할 수 있도록 하는 제어 캐비닛 모니터 시리즈의 또 다른 모델로 IM18-CCM60을 제공하고 있습니다. 이를 위해 새 모델에는 in.hub의 디지털화 전문가가 CCM 플랫폼용으로 특별히 개발한 siineos IIoT 운영 체제가 장착되어 있습니다. IM18-CCM60은 하드웨어와 소프트웨어를 스마트 플러그 앤 플레이 솔루션으로 결합하여 어디서나 쉽게 사용할 수 있습니다. 작동이 직관적이며 MQTT 또는 OPC UA를 통해 자율 독립형 시스템에서 클라우드 통합이 포함된 광범위한 상태 모니터링 솔루션에 이르기까지 언제든지 상위 수준 시스템에 통합할 수 있습니다.
IM18-CCM60을 사용하면 브라우저 기반의 그래픽 인터페이스를 통해 직관적으로 모든 구성 및 매개변수화를 수행하여 상태 모니터링 작업을 매우 효율적으로 해결할 수 있습니다. 원하는 경우 PuTTY와 같은 터미널 사용자 인터페이스를 사용하여 자체 어플리케이션을 프로그래밍할 수도 있습니다. siineos에 통합된 InCore 프레임워크는 통합 인터페이스와 센서는 물론 모든 표준 네트워크 및 산업용 프로토콜을 쉽게 작동할 수 있도록 바로 사용할 수 있는 다양한 구성 요소를 제공합니다.
기존 앱 외에도 자신만의 프로그램과 앱을 만들거나 스마트폰처럼 로드할 수 있습니다. 웹 기반 마법사가 설치와 함께 제공되므로 사전 지식이 없는 사용자도 아무런 문제 없이 IM18-CCM60을 다룰 수 있습니다. 또한 온도, 습도 및 도어 거리에 대한 내부 센서에 쉽게 액세스하고 다양한 인터페이스의 매개변수화를 허용합니다. 프로그래밍 지식이 필요하지 않습니다.
성능 및 사용자 친화성 외에도 IT 보안도 개발 과정에서 중점을 두었습니다. 따라서 정교한 방화벽을 통해 장치로 들어오고 나가는 트래픽을 완벽하게 제어할 수 있습니다. 또한 IM18-CCM60을 OpenVPN 클라이언트로 설정할 수도 있습니다. 이를 통해 장치는 물론 연결된 기계에 대한 보안 원격 액세스가 보장됩니다.
Walk & Talk: IM18-CCM60
전문가 Talk: IM18-CCM60
PoC에서 클라우드 통합까지
IM18-CCM60에는 필수 클라우드 또는 서비스 계정이 필요하지 않기 때문에 사용자는 아무런 노력 없이도 오프라인에서 테스트 또는 개념 증명을 수행이 가능합니다. 기록된 측정 데이터는 장치에 남아 있으며 사용자는 데이터베이스 시스템 또는 그래픽 대시보드(Grafana)와 같은 사용 가능한 모든 기능에 계속 액세스할 수 있습니다. 그런 다음 이더넷 또는 USB를 통해 장치에 직접 액세스합니다. 이러한 방식으로 테스트 설치는 초기 단계에서 오류의 원인과 잠재적 비용 절감을 식별할 수 있습니다. 원하는 경우 로컬 IT 인프라 또는 클라우드 기반 시스템에 관계없이 언제든지 실제 생산 환경에서 더 큰 상태 모니터링 솔루션에 설치를 통합할 수 있습니다.
저자 | Klaus Ebinger는 인터페이스 기술의 제품 관리 매니저입니다.
