DIN 레일 장착형 온도 변환기

터크의 다양한 IM34 범용 온도 변환기로 최신 측정 데이터 처리가 가능합니다

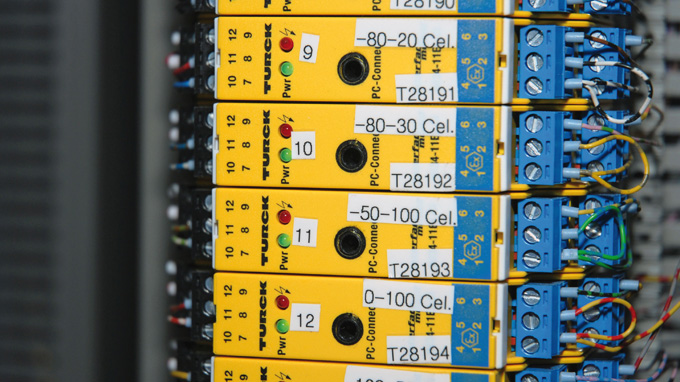

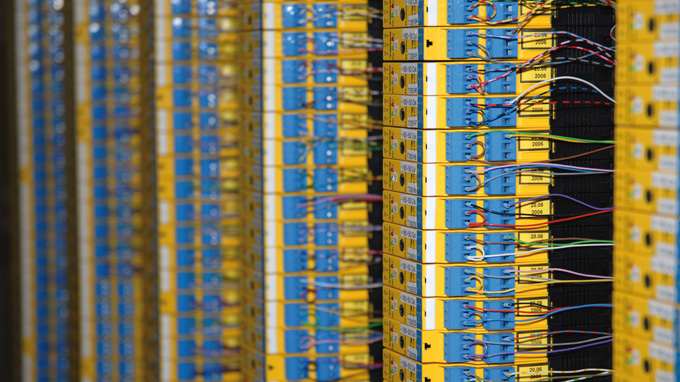

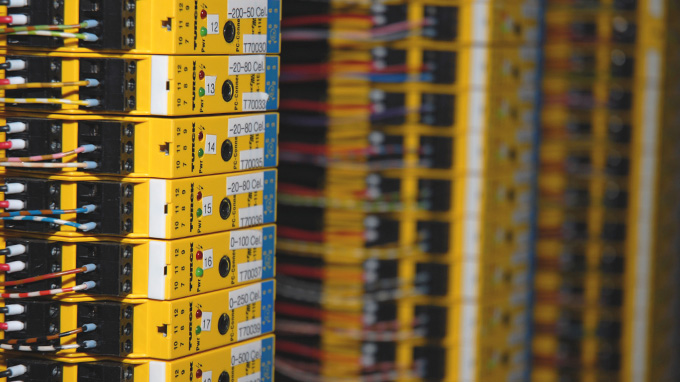

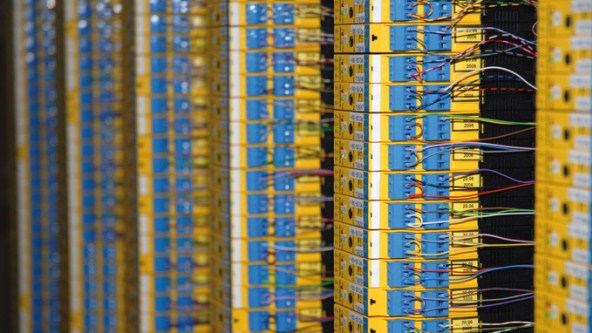

콤팩트 IM34 온도 변환기는 조립 및 연결이 빠릅니다

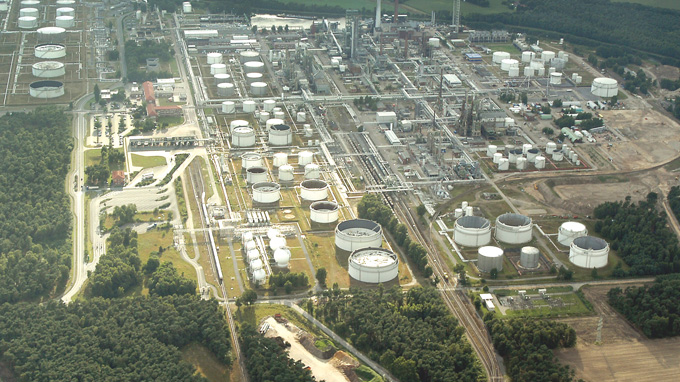

BP 린겐 정유회사

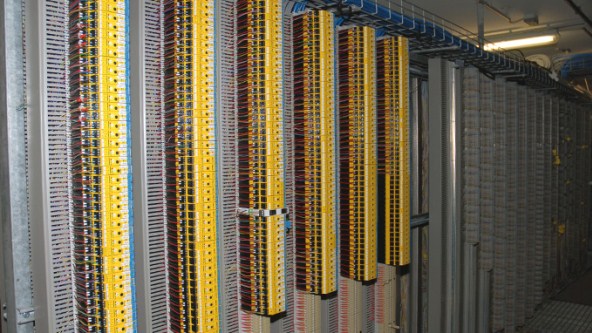

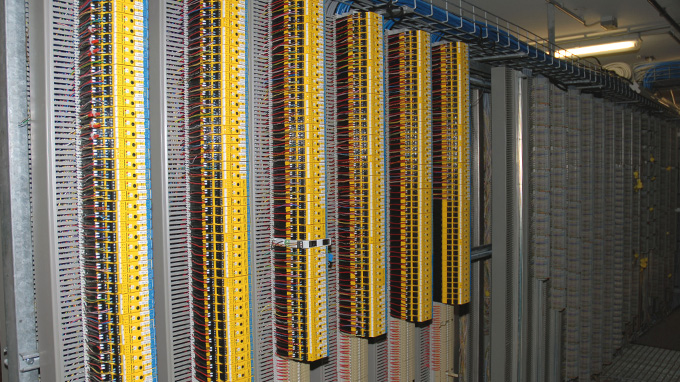

DIN 레일로 19인치 기술을 대체한다

온도는 원유 정제를 위해 중요한 공정 변수 중 하나입니다. 독일 린겐의 BP 정제소에서는 1980년대에 설치된 온도 변환기를 대체하는 것이 주된 이슈가 되었습니다. BP 정제소는 그동안 콘트롤 룸에서 사용하던 19인치 변환기를 뒤로 하고, 이 프로젝트에서 DIN 레일 장착형 최신 인터페이스로 업그레이드 하였습니다. "DIN 레일 솔루션이 비용면에서도 효율적이고 조립 시간도 단축되므로 그동안 사용했던 19인치 기술은 점점 더 우리 공장에서 사라지고 있습니다."라고 린겐 BP 정제소의Nitschke가 덧붙였습니다. "교체가 필요한 경우, 특별한 문제 없이 타 제조업체의 장치를 교체할 수 있습니다. 레일에서 기존 장치를 제거하고 새 장치를 끼워 전압 공급장치, 신호 입출력 장치를 추가하면 완료됩니다."

19인치 기술을 대체할 수 있는 많은 제품들이 있었지만 BP의 담당자는 터크의 IM34 온도 변화기를 선택했습니다. "그 당시 우리는 주요 공급 업체들을 살펴본 후 터크를 결정했습니다." Holger Nitschke가 설명했습니다. "비용대비 효율성이 뛰어났으며 콘트롤 룸 공간의 비용이 높아졌기 때문에 콤팩트한 디자인과 간단한 조립이 중요했습니다."

린겐 정제소 사례에서 볼 수 있듯이 온도 측정기술의 현대화는 완전히 새로운 설치를 의미하는 것이 아닙니다. 올바른 기술이 적용된 온도 변환기 교체만으로 현재의 고객 요구사항을 만족시킬 수 있습니다. "과거에는 K타입의 써모커플을 사용하여 온도를 측정하였습니다. 그래서 구형 발전소에는 콘트롤 룸과 발전소 사이에 많은 양의 니켈 - 크롬 / 니켈 케이블이 있습니다. 센서를 비롯한 플랜트의 기존 배선은 계속 사용할 수 있었습니다."라고 Nitschke는 설명합니다.

IM34는 다양한 입력신호를 처리한다

써모커플과 더불어, 온도에 따른 백금의 저항 변화를 기반으로 한 PT100 온도 센서는 오늘날 공정 자동화 분야에서 더욱 더 많이 사용되고 있습니다. PT100 온도센서는 온도 범위 -200 ~ 500°C의 저항 온도계로서 써모커플보다 정확하며, 써모커플은 PT100보다 더 큰 온도 범위를 측정하는데 적합합니다. 어떤 측정방법을 사용하든 IM34는 범용 온도변환기이므로 Ni100 / PT100의 저항값 뿐만 아니라 써모커플, 밀리 볼트의 입력 신호를 처리할 수 있습니다. 이 장치는 파라미터 셋팅이 가능한 데이터 로거 기능 및 간단한 프로그래밍을 위한 PC 인터페이스를 포함하며, FDT 그룹의 설계 가이드라인에 따라 IM34 DTM (장치 유형 관리자)이 개발되었습니다.
