오프쇼어 ATEX 인증센서

터크의 ATEX 인증 Namur 센서는 해양의 기상 조건에 관계없이 작동합니다

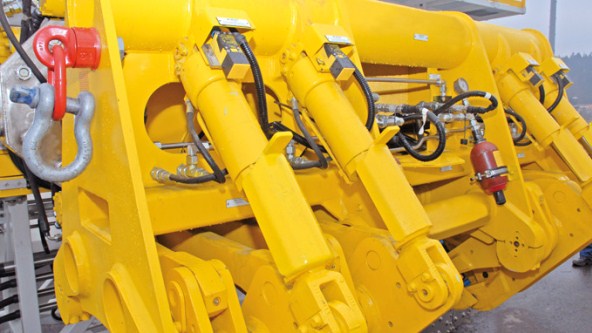

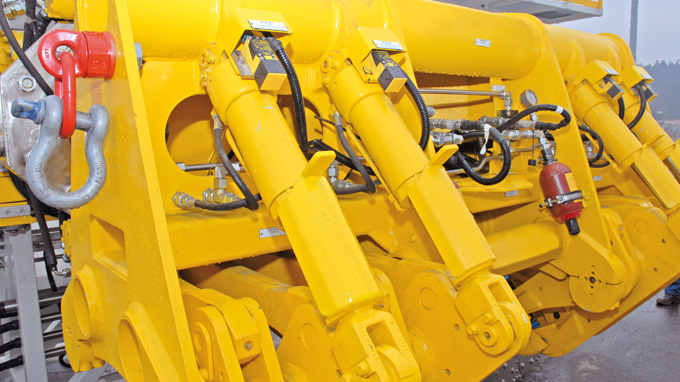

10개의 근접센서가 파이프 핸들러의 현재 상태를 측정합니다

독일의 데겐도르프에 위치한 슈트라이어(Streicher)사는 최근 바다에서 사용할 수 있는 굴착기를 제작하고 있습니다. 이 회사는 굴착기 및 플랫폼 기술 개발에 수 년간의 경험을 가지고 있는데, 보유한 기술은 석유, 석유 가스 및 지열 에너지에 대한 심층 드릴링 장비뿐만 아니라 굴착없이 파이프를 배치하기 위한 수평 드릴링 머신 등이 있습니다.

모듈러 컨셉

슈트라이어사는 오랜 기간동안 육상 건설 프로젝트에 주력하였으나 최근 2년 사이에 해상 솔루션 개발에도 참여하고 있습니다. 특히, 이 회사의 건설장비는 모듈화되어 있으며, 모듈 당 최대 11톤의 중량을 플랫폼으로 안전하게 들어올릴 수 있어, 오래된 시스템을 업데이트하고 개선하는데 적합합니다.
프로세스는 데겐도르프의 슈트라이어 사내에서 단일 모듈을 조립하는 것에서 시작됩니다. 그 이후 전체 공사는 야외에서 이루어 지며, 기능 및 보안 점검과 고객을 위한 교육 과정을 거친 후 재분해되어 최종 목적지로 전달됩니다. 모듈러 방식으로 12일 내에 플랫폼에 신속하게 설치할 수 있습니다.

방폭용 Namur 센서

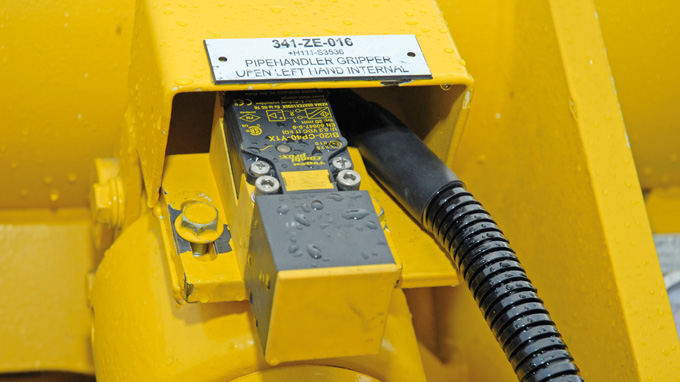

슈트라이어사는 석유 굴착 장치에서 무수히 많은 가동 요소의 최종 위치를 안정적으로 측정하기 위해 터크의 근접 센서를 사용합니다. 신축 공사에는 약 60개의 센서가 사용되었습니다. 사각 하우징의 근접 스위치는 타겟으로부터 20mm의 넓은 작동 범위를 가지고 있으며, 오프쇼어 요구 사항을 충족합니다. Namur 센서는 ATEX category II 2 G, 1종 폭발위험지역에서의 사용이 가능하며 IEC 61508에 따라 SIL2 기준을 충족합니다. 터미널 챔버 형태로 센서의 설치가 쉽고 간단합니다.

솔루션 지향 파트너

터크는 자사 제품에 대한 신뢰성을 보였을 뿐만 아니라 혁신적인 솔루션 파트너로서 특별한 도전에 직면했을 때 탁월한 문제해결력을 보여주었습니다. SIL-3 요구 사항을 충족하려면 시추 작업 시 두 개의 평행한 SIL 2 센서를 작동시켜 위치를 확인하고 모니터링해야 했습니다. 하지만 공간이 매우 좁아서 센서를 서로 가깝게 설치해야했습니다. 근접 센서가 서로 영향을 미치기 때문에 꽤나 복잡한 어플리케이션이었지만 성공적으로 적용하였습니다.
