컴팩트한 제어 캐비닛으로 높은 정보 보안 보장

제어 캐비닛에 대한 액세스를 모니터링하고 온도 값을 주시하기 위해 배전 시스템 운영자 e-netz Südhessen AG는 터크의 소형 캐비닛 가드를 사용합니다

독일에서는 전기, 수도, 가스가 일정하게 공급되며, 공급 중단은 예외로 적용됩니다. 이는 무엇보다도 전기 및 가스 공급업체를 위해 전기 및 천연 가스 네트워크를 운영하는 e-netz Südhessen AG와 같은 지역 배전 시스템 운영자 덕분입니다. 높은 플랜트 가용성이 e-netz Südhessen의 우선 순위이기 때문에 Darstadt에 기반을 둔 회사는 자체적으로 환승 스테이션 또는 바이오가스 플랜트와 같은 분산 시설에서 제어 캐비닛의 상태를 모니터링합니다. 터크의 IM12-CCM 캐비닛 가드는 문이 열리거나 온도가 너무 높을 때 이를 감지할 수 있습니다.

도어 오픈 시의 정보 보안

네트워크 사업자인 e-netz Südhessen은 핵심 인프라(KRITIS)의 일부로 간주됩니다. 커뮤니티에 매우 중요한 이러한 조직 및 기관을 위해 연방 내무부는 IT 시스템과 같은 고가용성 및 보안을 보장하기 위한 전략적 콘텐츠로 정의했습니다. 이를 기반으로 Entega 자회사는 내부 정보 보안에 대한 특정 요구 사항을 정의했습니다. e-netz Südhessen의 가스 및 수도 공급 플랜트의 전기 시스템을 책임지고 있는 Jürgen Nagel은 "모든 가스 압력 제어 및 측정 스테이션의 입구 도어와 제어 캐비닛을 모니터링할 수 있기를 원했습니다."라고 말했습니다. 제어 캐비닛 도어는 언제 어느 위치에서 열렸는지에 대한 정보는 분산 스테이션에서 복잡한 전기 기술 확장 없이 제어 센터에 도달할 것으로 예상됩니다.

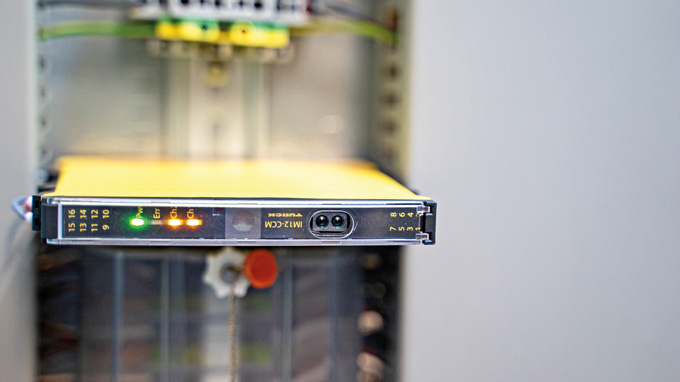

IM12-CCM은 DIN 레일에 간단히 장착된 다음 온도, 습도 및 도어 개폐를 모니터링합니다

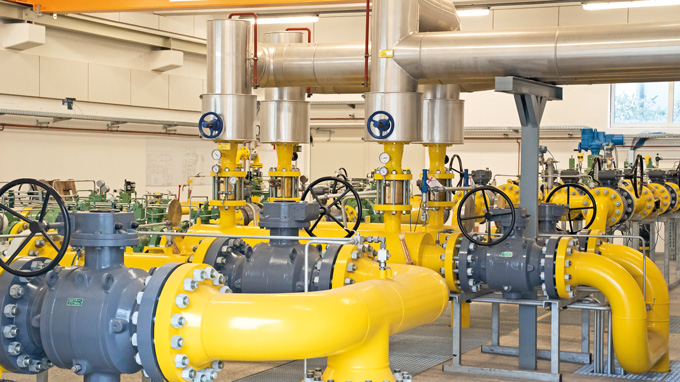

e-netz Südhessen AG는 공급된 천연 가스를 현지 파이프라인의 조건에 맞게 조정합니다

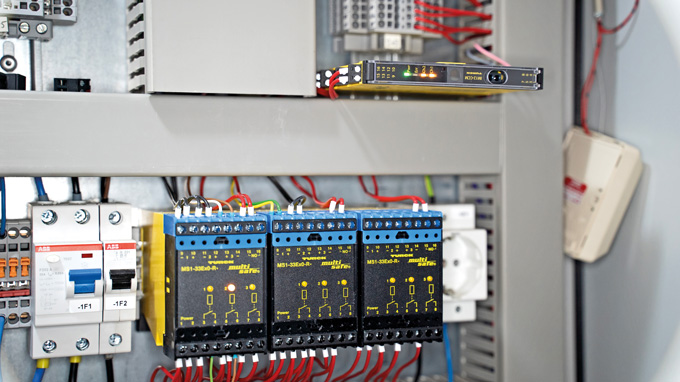

간단한 개조 IM12-CCM: 낮은 설치 및 시운전 비용으로 담당자를 설득했습니다

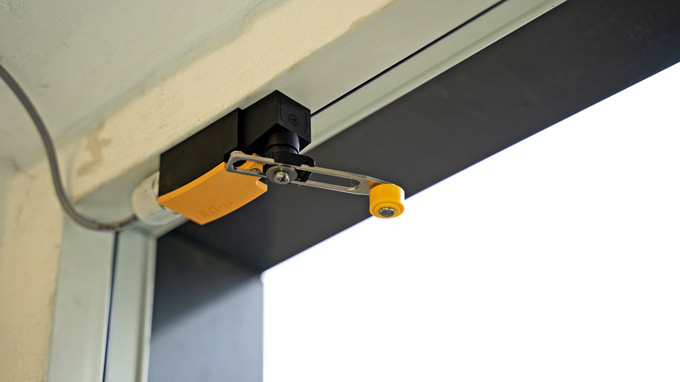

설치 비용이 많이 드는 안전하지 않은 도어 접점은 캐비닛 보호 시스템에 고려되지 않았습니다
위르겐 나겔 | e-netz Südhessen AG

IM12-CCM 로 값비싼 롤러 스위치 대체

나겔은 선택 과정을 설명하면서 "도어 접점 스위치가 충분히 신뢰할 수 있고 비용이 롤러 스위치에 비해 너무 높을 것이라고 생각하지 않았습니다."라고 말했습니다. "이를 사용하면 캐비닛에 구멍을 뚫거나 금속을 부분적으로 구부리거나 작은 도구로 작업해야 합니다." 터크의 IM12-CCM 캐비닛 가드를 사용한 테스트는 더 성공적이었습니다. 직접 DIN 레일 장착이 가능한 이 소형 장치에는 온도, 습도 및 도어까지의 거리, 세 가지 값을 측정하는 내부 센서가 있습니다. "이 장치는 우리의 목적에 이상적입니다. 클립을 끼우고 두 개의 전선과 전압을 가하고 두 개의 전선을 PLC에 연결하면 끝입니다."

e-netz Südhessen은 이제 최대 규모의 환승 스테이션에서 3개의 상호 연결된 캐비닛 가드를 사용합니다. 리드 접점을 사용하여 두 개의 다운스트림 장치는 신호를 기본 IM12 CCM으로 전송하고 이 CCM은 차례로 정보를 PLC로 전달합니다. 이 장치는 스테이션의 현장에서 제어 캐비닛 도어가 열렸음을 제어 센터 직원에게 알립니다. 내부 모니터로 제어 캐비닛을 개조할 수 있는 이 간단한 가능성은 다름슈타트에 기반을 둔 회사에서 선례가 되었습니다. 그 동안 전기 기술자들은 지역 난방 및 바이오가스 플랜트에서도 이 장치를 사용하고 있습니다.

온도 측정

대부분의 가스 이송소와 지역난방 시설에는 이미 전자 장치의 과열을 방지하는 공조 기술이 있습니다. 제어 캐비닛에 설치된 구성 요소에는 압력 트랜스미터 및 온도 측정을 위한 주파수 변환기 또는 전원 공급 장치가 포함됩니다. 절연 증폭기도 존재하며 e-netz Südhessen은 30년 이상 동안 이를 위해 터크에 의존해 왔습니다. 그럼에도 불구하고 모든 역에 아직 에어컨이 설치되어 있지는 않습니다. 위르겐 나겔은 환승 스테이션 중 하나에 IM12-CCM에서 제공하는 온도 측정을 사용합니다. "제어 캐비닛은 단열에도 불구하고 매우 따뜻할 수 있는 난방실에 있습니다. 특히 PLC나 전원 공급 장치의 경우 조금 더 시원한 환경을 선호합니다."

상태 모니터링의 손쉬운 개조

상태 모니터링은 기계 및 보관 구역뿐만 아니라 제어 캐비닛에도 필요합니다. 이는 터크의 IM12-CCM을 사용하여 분산된 공장에서 제어 캐비닛의 도어 폐쇄를 모니터링하고 무단 액세스에 주의를 환기시키는 e-netz Südhessen AG의 정보 보안 관리 시스템에 의해 입증되었습니다. 온도 및 습도 측정 장치에 설치된 센서는 불안정한 기후 조건이 전자 장치의 가용성을 위협하는 경우에도 효과가 있습니다. e-netz 담당자에게 시운전에 관련된 노력은 개조에서 중요한 요소였습니다. 터크의 IM12-CCM은 단순한 조립과 복잡하지 않은 티치 기능으로 그들에게 깊은 인상을 남겼습니다.
