마그네틱 교반기의 믹싱 헤드 속도 측정

이중 홀 프로브가 있는 마그네틱 센서로 스테인리스 스틸 컴포넌트 제조업체의 마그네틱 교반기 믹싱 헤드의 속도 및 회전 방향을 감지합니다

Armaturenwerk Hötensleben GmbH (AWH)는 모든 크기의 VPureMix 마그네틱 교반기에서 속도를 측정하는 솔루션을 찾고 있었습니다. 터크는이 작업을 위해 특별히 마그네틱 센서를 개발했습니다. 이 센서는 스테인리스 스틸 벽을 통해 용기의 믹싱 헤드의 정확한 속도를 측정할 수 있습니다. 센서는 장착된 2개의 홀 프로브로 믹싱 헤드의 회전 방향을 감지합니다. 한 가지의 센서로 AWH는 모든 VPureMix 교반기의 공정 안전성을 향상시킬 수 있었습니다.

최적의 공정 안전 및 멸균을 위해 설계된 마그네틱 교반기는 특히 제약, 생명 공학 및 식품 산업에서 사용됩니다. 사용자는 이 장비를 통해 액체 매체를 부드럽고 효율적으로 균질화하거나 현탁시킬 수 있으며, 열 교환 또는 농도 균형 조정에 사용할 수 있습니다.

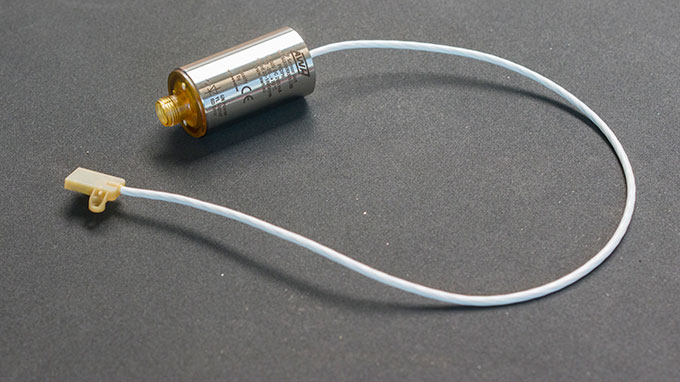

소형 센서 하우징에 2개의 홀 프로브가 장착되어 있습니다

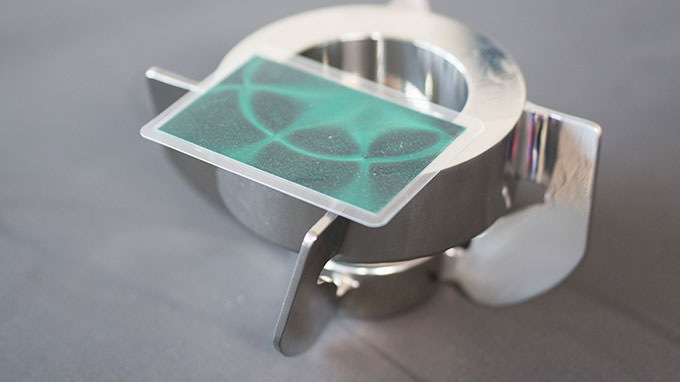

마그네틱 센서 포일로 믹싱 헤드에서 자석의 필드 라인을 볼 수 있습니다

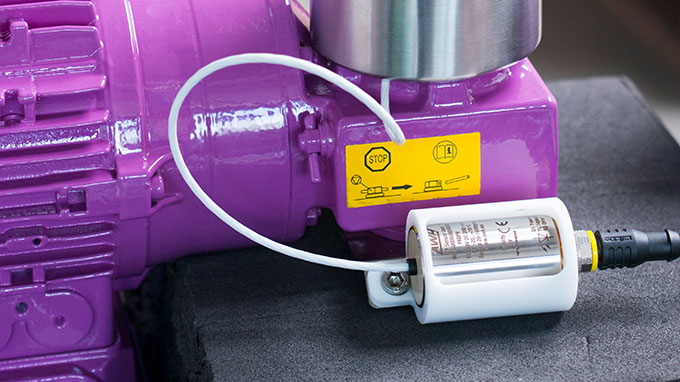

소형 센서의 전자 장치는 항상 올바르게 장착되어 있습니다
새 아날로그 모듈은 다양한 유형의 입력 신호를 사용할 수 있습니다
Anja Hauffe, Armaturenwerk Hötensleben GmbH

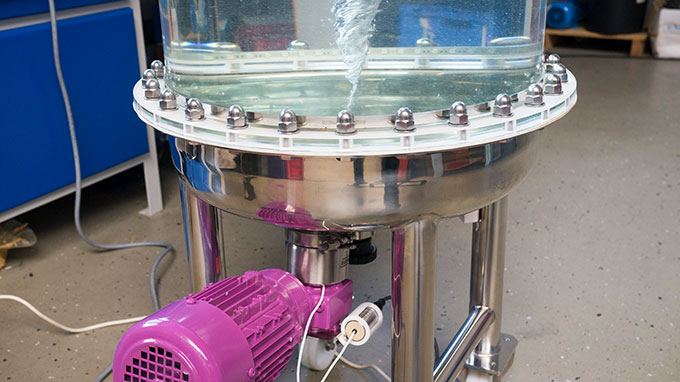

믹싱 헤드의 마그네틱 커플링으로 용기와 제품의 무결성 보장

구동 유닛의 영구 자석은 믹싱 헤드에서 자석과 마그네틱 커플링을 형성합니다. 이는 믹싱 헤드가 용기 벽을 통해 분당 490 회전으로 구동될 수 있을 정도로 강력합니다. 교반기를 장착하려면 용기 플레이트를 미리 바닥에 용접해야 합니다. 드라이브와 믹싱 헤드의 마그네틱 커플링으로 믹싱 프로세스에도 불구하고 용기의 무결성이 보장됩니다. 따라서 이는 샤프트 부싱타입의 기존 교반기에서 발생할 수있는 멸균 문제 및 오염 가능성을 배제합니다. 믹싱 헤드와 세라믹 베어링만 매체와 접촉하며, 잔류되는 액체없이 쉽게 청소할 수 있도록 설계 및 제조되었습니다.

속도와 회전 방향을 감지하는 센서

터크는 별도의 신호 프로세서가 장착된 센서를 개발했습니다. 실제 센서 헤드는 믹싱 헤드 지지대의 상단 가장자리에 설치하기 위해 매우 컴팩트한 디자인으로 제조되었습니다. 센서 헤드에는 시간에 따른 내부 신호 오프셋에 의해 자기장의 거동을 측정하는 2개의 활성면 (소위 홀 프로브)이 제공됩니다. 따라서 속도 뿐만 아니라 회전 방향도 측정할 수 있습니다. 센서에는 설정된 회전 방향에 대한 파라미터가 할당됩니다. 나중에 반전된 회전 방향을 감지하면 오작동이 발생하고, 처리 장치의 LED가 빨간색이 되면서 사용자 설정에 따라 컨트롤러에도 경고가 표시됩니다.

속도 및 회전 방향 모니터링을 통한 공정 안전

모든 고객에게 속도 및 회전 방향 측정과 같은 추가 정보가 필요한 것은 아닙니다. 이 두 가지 변수를 측정하면 전문가 영역과 위험한 플랜트 영역에서 생산 공정의 안전성이 향상됩니다. 제약 및 생명 공학 산업은 특히 모든 프로세스 단계에 대한 데이터의 오류없는 기록, 저장 및 문서화와 관련하여 엄격한 요구 사항을 따릅니다. 속도가 잘못되면 제품 수율이 떨어지고 재정 손실이 크게 발생할 수 있습니다. 믹싱 헤드의 부정확한 회전 방향은 마그네틱 교반기 자체를 위험에 빠뜨릴 수 있으며 폭발 위험 지역에서는 마찰에 인한 정전기로 인해 폭발을 일으킬 수도 있습니다.

모든 마그네틱 교반기용 센서

AWH는 9가지의 크기로 VPureMix 마그네틱 교반기를 제조하며 드라이브와 믹싱 헤드에 다른 수의 자석이 장착되어 있습니다. 고객이 믹서를 주문하면 AWH가 IO-Link를 통해 센서를 구성합니다. 그럼에도 불구하고 IO-Link의 인터페이스는 최종 고객이 액세스 할 수 없는 상태로 유지됩니다. “하나의 센서로 모든 크기의 장비를 처리할 수 있어 정말 유용합니다. 센서 설정을 위한 소프트웨어도 사용하기 쉽습니다. 드롭 다운 목록에서 관련 교반기 크기를 선택할 수 있습니다. 다른 모든 매개 변수는 저장된 데이터 세트를 통해 자동으로 적용됩니다." AWH 제품 관리자 Anja Hauffe는 다음과 같이 설명합니다. “센서를 장착한 이후도 인상적이었습니다. 별도의 센서 장치는 손상되지 않고 다른 제조업체의 센서와 달리 처리 장치는 플라스틱이 아닌 스테인리스 스틸로 만들어졌습니다.”

자료

전체 기사 다운로드 – more21953e [PDF, 0,86 MB]
