RFID 시스템을 통한 출입 통제

터크의 IO-Link RFID 시스템, 벨기에 철도 SNCB에서 고전압 테스트 보장

안전한 작업 조건을 보장하기 위해 회사는 적절한 교육을 받은 사람만 특정 구역과 시설에 접근할 수 있도록 확실하게 보장해야 합니다. 벨기에 철도 회사 SNCB는 터크의 RFID 시스템을 사용하여 Mechelen에 있는 중앙 작업장의 고전압 테스트 영역에 대한 액세스를 모니터링합니다. 기차는 그곳에서 유지, 재건되고, 정비됩니다. 새로운 실험실에서 SNCB는 3000볼트에서 열차의 전력 변환기를 테스트합니다.

SNCB의 고전압 실험실 게이트는 RFID 태그를 통해 승인된 직원만 열 수 있습니다

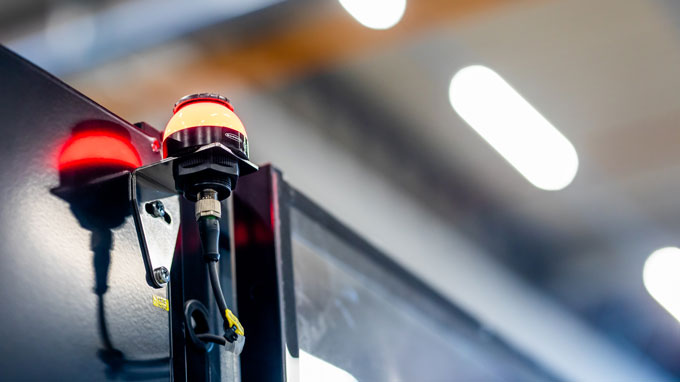

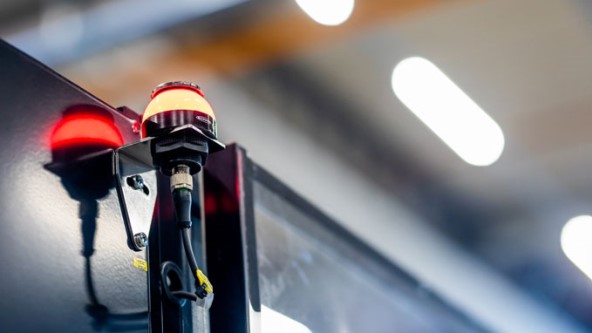

테스트 절차가 활성화되는 즉시 사운드 신호가 있는 K50 LED 표시등이 빨간색으로 변경됩니다

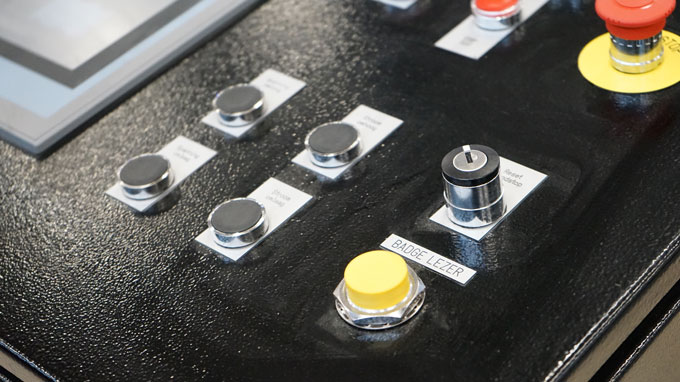

콘솔에서 TN-M30-IOL-H1141로 RFID 태그를 스캔한 후 테스트 절차를 시작할 수 있습니다

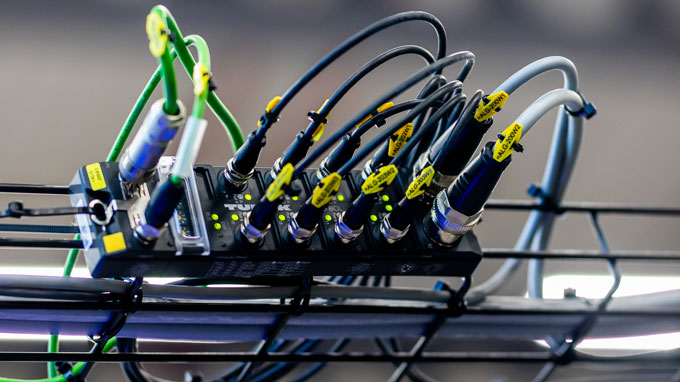

터크 IO-Link 마스터 TBEN-L5-8IOL 은 신호 전송을 처리합니다

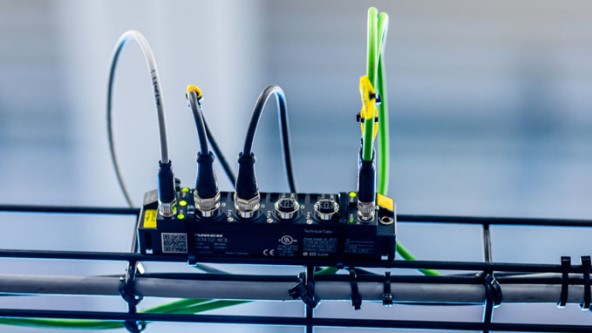

LED 표시등은 터크의 컴팩트 TBEN-S2 I/O 모듈을 통해 연결됩니다

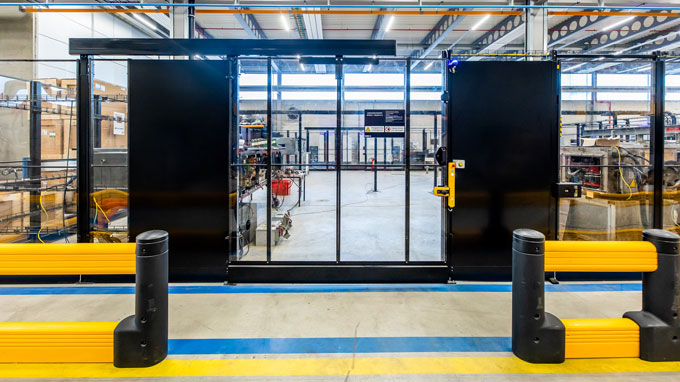

모든 출입구는 터크의 RFID 솔루션을 통해 보호되어 승인된 사람만 액세스할 수 있습니다
Jimmy Volders, Dymotec, Kristof Honee, SNCB, 및 Danny D'hollander, Turck Multiprox (왼쪽부터)

"3000V 설치의 위험을 과소평가해서는 안 됩니다."라고 Mechelen에 있는 Belgian Railways SNCB의 중앙 작업장에서 전자 부서를 책임지고 있는 Kristof Honee가 말합니다. "전압이 꺼지더라도 코일과 커패시터에 여전히 전하가 남아 있을 수 있습니다. 그렇기 때문에 작업은 항상 체계적으로, 정해진 절차에 따라 위험을 인식하는 사람들이 수행해야 하는 이유입니다." 벨기에에서는 기차용 가공 전력선이 3000볼트의 DC 전압을 전달합니다. 열차의 전력 변환기는 드라이브, 에어컨 및 기타 모든 장비를 위해 고전압을 더 낮은 전압으로 변환합니다.

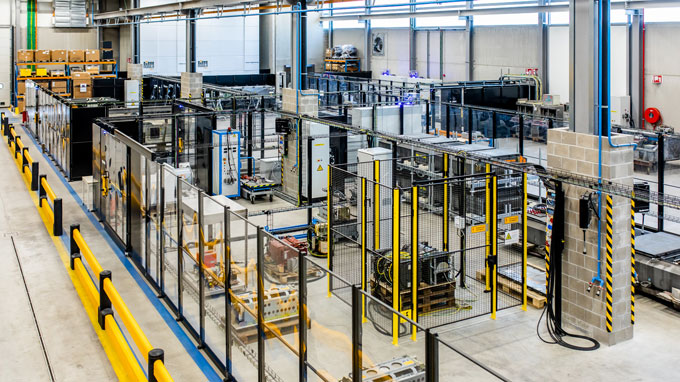

실험실 전원 공급 장치는 3000볼트를 제공합니다. "새 연구실에는 컨버터를 정밀 검사하거나 수리한 후 테스트할 수 있는 3개의 테스트 구역이 있습니다."라고 Honey는 설명합니다. "많은 구성 요소를 더 낮은 전압에서 테스트할 수 있지만 최종 테스트에서는 가공선과 마찬가지로 3000볼트를 전달할 수 있는 실험실 전원 공급 장치를 사용합니다." 테스트는 안전 위험에 세심한 주의를 기울이면서 엄격하게 규제된 절차에 따라 수행해야 합니다.

SNCB는 산업용 전기 설비 및 자동화를 전문으로 하는 벨기에 시스템 통합업체인 Dymotec에 모든 필수 안전 측면을 존중하고 액세스를 제어하면서 테스트 절차를 관리할 수 있는 시스템을 개발할 것을 요청했습니다. 이것의 핵심은 권한 관리와 모든 절차의 추적입니다.

RFID 시스템은 테스트 영역에 대한 액세스를 보장합니다. 연구실 내 시험장 입구 게이트에는 Zone의 상태에 따라 색이 변하는 K50 LED 신호등이 설치되어 있습니다. 각 문과 제어판에는 운영자가 액세스를 얻기 위해 자신의 배지인 RFID 데이터 캐리어를 읽어야 하는 RFID 판독기가 있습니다. "우리 직원들은 각 컨버터 유형의 모든 안전 측면을 다루기 위한 교육을 받습니다."라고 Kristof Hone은 말합니다. "Dymotec의 시스템은 테스트 프로세스의 모든 단계에서 모든 안전 요구 사항이 충족되도록 합니다."

RFID 판독기는 누가 로그인했는지 확인합니다. PLC는 해당 사용자가 특정 상황에서 액세스 권한을 얻거나 작업의 다음 단계를 시작할 권한이 있는지 확인합니다. 마지막으로 PLC는 실험실의 전원 공급 장치를 제어하고 상황이 안전한 경우에만 테스트 설정이 켜져 있는지 확인합니다. 운영자는 각 단계를 확인해야 간과되는 사항이 없습니다. RFID 읽기/쓰기 헤드 및 표시등 Dymotec은 이를 위해 터크의 RFID 시스템을 사용합니다.

RFID 읽기/쓰기 헤드는 배지의 ID를 읽고 IO-Link를 통해 PLC로 전송합니다. Dymotec의 프로젝트 관리자인 Jimmy Volders는 "RFID 시스템은 매우 쉽게 구현할 수 있습니다. "RFID 리더와 신호 램프는 IO-Link를 통해 IO-Link 마스터에 연결됩니다. 또한 전원 공급 장치도 제공하므로 많은 케이블이 필요하지 않습니다."

TBEN-L5-8IOL IO-Link 마스터는 Profinet을 통해 PLC와 통신합니다. IO-Link 모듈의 통합 2포트 스위치를 사용하여 마스터는 라인 토폴로지를 형성하여 액세스 도어에서 액세스 도어까지 단 하나의 Profinet 라인만 실행하면 되므로 배선 작업이 줄어듭니다.

테스트 영역에는 색상을 변경하기 위해 PLC에 의해 제어되는 배너 엔지니어링의 K50 표시기가 장착되어 있습니다. 기존의 스틱형 색상 표시기와 달리 출입구 1개 당 조명 1개로 충분합니다. 프로그래밍은 단일 색상을 선택하는 것으로 제한될 필요는 없습니다. LED는 개별적으로 제어할 수 있습니다. 제어 장치에는 음향 기능이 있는 신호등이 장착되어 있어 시스템에서 음향 경고 신호를 보낼 수도 있습니다.

테스트 시설의 자동화 덕분에 이제 모든 안전 절차가 수동 프로세스를 통한 작업 속도 저하 없이 효과적으로 구현됩니다. 모든 작업에 대한 완전한 추적 가능성이 전체적으로 보장됩니다.
