연료 전지 테스트 스탠드의 설정 및 모바일 사용을 용이하게 하는 I/O 모듈

자체 LabVIEW 드라이버가 있는 터크의 TBEN 블록 I/O 모듈은 FutureE의 연료 전지 테스트 스탠드에서 시스템 유연성과 이동성을 향상시킵니다

Siegfried Limmer는 에너지 전환에 대해 “배터리 저장 만으로는 충분하지 않습니다. 미래에는 수소와 배터리 저장 기술이 모두 필요합니다.” 라고 언급하며, 이미 이러한 추세의 일환으로 연료 전지에 대한 수요가 증가하고 있음을 매일 인지하고 있음을 밝혔습니다. Nürtingen에 있는 개발 컨설턴트인 FutureE의 관리 이사인 Siegfried Limmer는 직원 및 파트너와 함께 연료 전지 시스템 개발에 참여하고 있습니다. 그의 고객은 자재 취급, 자동차 및 상용차 산업 뿐만 아니라 에너지 또는 건축 부문도 포함되어 있습니다.

기술을 위한 테스트 스탠드

자체 연료 전지 시스템을 테스트하기 위해 FutureE는 실험실 환경에서도 사용할 수 있는 것과 유사한 테스트 스탠드를 개발했습니다. 이 경우 테스트에는 생산 후 품질 검사 이상의 의미가 있습니다. 연료 전지의 효율성은 연료 전지 시스템의 다양한 부하 시나리오에 대한 이상적인 작동 매개 변수를 결정하기 위해 여러 번 반복 실행되는 여러 매개 변수에 따라 달라지기 때문에 개발 작업의 주요 부분입니다.

LabVIEW: 테스트 스탠드용 가상 표준

National Instruments의 LabVIEW는 사실상 R&D의 광범위한 테스트 절차를 위한 표준 소프트웨어입니다. 그러나 LabVIEW는 제품 개발에서 테스트 스탠드를 실행하는 데에도 사용되며 점차 생산과 병행하여 사용됩니다. “PLC에 필요한 프로그래밍은 특히 배열 함수로 계산할 때 훨씬 더 큽니다. 또한 LabVIEW는 그래픽 사용자 인터페이스를 설계할 때 PLC보다 훨씬 더 많은 옵션을 제공합니다.”라고 Albert Wais는 설명합니다.

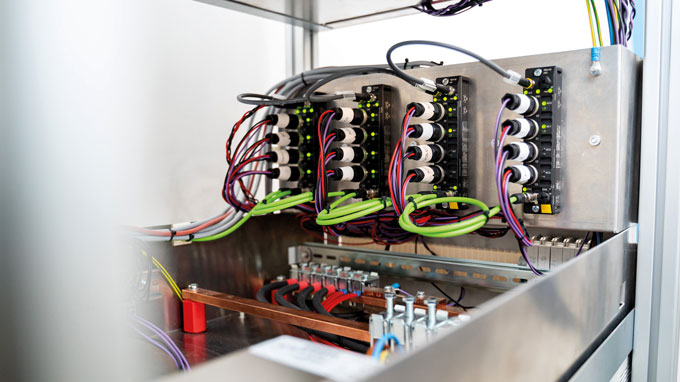

LabVIEW 드라이버가 있는 IP67 블록 모듈은 테스트 스탠드의 생성 및 확장을 상당히 단순화합니다
Siegfried Limmer | FutureE
사용자 지정 및 확장이 가능한 테스트 스탠드 앞에 있는 Albert Wais(l.)와 Siegfried Limmer

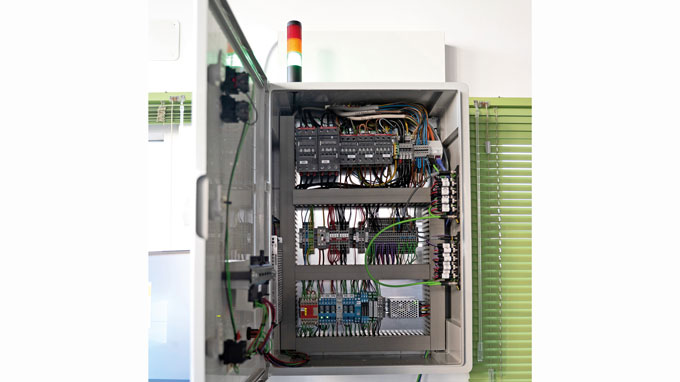

테스트 영역의 제어 캐비닛은 작업자 PC 가까이에 위치하며 상당히 작게 만들 수 있습니다

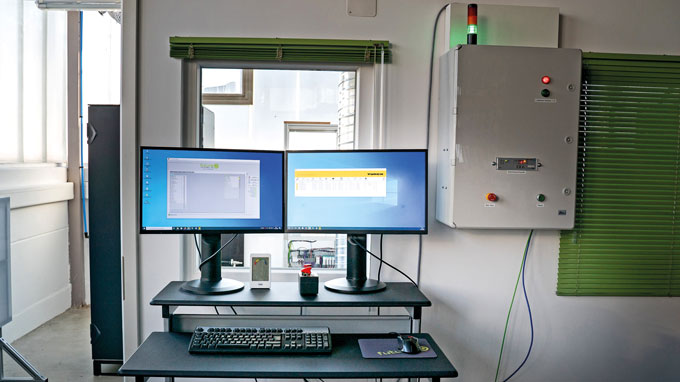

Ethernet/IP LabVIEW 인터페이스 덕분에 기존 Windows PC를 사용하여 테스트 스탠드를 실행할 수 있습니다

산업에서 배워보기:분산 신호 연결

분산형 신호 연결은 현재 업계에서 점대점 연결의 대안으로 잘 확립되어 있습니다. IP67 보호 기능이 있는 I/O 모듈은 기계에 직접 설치되어 단일 이더넷 케이블을 통해 신호를 캡처하고 컨트롤러로 전송합니다. IP67 I/O 솔루션은 산업용 이더넷용으로 설계된 I/O 모듈이 LabVIEW와 거의 통신할 수 없기 때문에 이전에는 테스트 스탠드와 통신하는 데 거의 사용되지 않았습니다. “NI가 Ethernet/IP용 드라이버를 제공하긴 하지만 너무 기본적이어서 제대로 작동할 수 없습니다.”라고 Albert Wais는 상황을 설명합니다. 내쇼날인스트루먼트가 Ethernet/IP를 LabVIEW의 우선 순위로 고려하지 않는다는 사실은 이해할 수 있습니다. 특히 소프트웨어가 생산에서 병렬 테스트용으로 최근 몇 년 동안 점점 더 많이 사용되었기 때문입니다.

독특함: LabVIEW 드라이버가 포함된 IP67 I/O 모듈

Albert Wais 본인은 해당 격차를 줄이기 위한 작업에 참여했습니다. Wais와 특수 기계 제작자 Kirschenhofer의 동료들은 Kirschenhofer 및 Britax Römer 프로젝트를 위해 Turck의 TBEN-S 분산형 I/O 모듈용 LabVIEW 드라이버를 작성했습니다. "이 프로젝트에서 RFID 모듈로 TBEN-S 시리즈 중 가장 복잡한 RFID 모듈을 선택했기 때문에 이것은 엄청난 작업이었습니다." 그러나 그만한 가치가 있었습니다. 이제 사용자는 NI LabVIEW 드라이버 데이터베이스에서 대부분의 터크 IP67 I/O 모듈용 드라이버를 찾을 수 있습니다. 결과적으로 Wais는 FutureE의 테스트 스탠드에도 LabVIEW 신호 연결 용으로 터크의 TBEN-S 모듈을 권장했습니다.

유연성을 바탕으로 한 엔드유저사의 이점

테스트 스탠드의 센서 신호 외에도 냉각수 컨트롤러 및 냉각 팬과 같은 액추에이터도 연결해야 합니다. 모듈 자체 덕분에 여기에서도 유연성이 보장됩니다. 예를 들어 TBEN-S의 DXP 채널은 필요한 구성 없이 입력 또는 출력으로 사용할 수 있습니다. 테스트 스탠드에서 모듈식 I/O 시스템을 사용하면 FutureE 고객에게도 이점이 있습니다. 시스템은 나중에 고객이 LabVIEW 사용자 인터페이스를 통해 자체 테스트 시나리오를 실행할 수 있는 방식으로 전달되며 이러한 루틴은 고객이 정의할 수 있습니다.

결론

매니징 디렉터 Limmer는 I/O 모듈만큼이나 테스트 스탠드 프로젝트에 만족하고 있습니다. “고객마다 요구 사항이 다릅니다. 한 번은 지게차용 시스템을 개발하고 다른 때는 난방 시스템이나 휴대용 발전기를 위한 시스템을 개발하고 있습니다. 여기에는 항상 서로 다른 요구 사항이 포함되지만 그럼에도 불구하고 I/O 모듈로 충족할 수 있습니다. 따라서 우리는 모듈에 매우 감사하며, 모듈은 우리의 일을 더 쉽게 만들어 줍니다.”
