H2 충전소의 위험 지역을 위한 분산형 I/O 시스템

Resato Hydrogen Technology의 모듈형 수소 충전소에서 터크의 IP67 ATEX I/O 모듈 확장성과 빠른 시운전

최근 수소 인프라에 투자하는 기업은 미래 시장 요구 사항에 유연하게 대응할 수 있도록 시스템의 확장성에 많은 중요성을 두고 있습니다. 이것이 바로 네덜란드 수소 충전소 제조업체인 Resato Hydrogen Technology B.V.가 터크의 분산형 IP67 I/O 모듈 개념을 사용하는 이유입니다. 이는 위험 지역에서도 모듈형 시스템과 안전을 포함한 모든 신호 유형에 대한 포괄적인 솔루션을 제공하는 시장에서 유일한 제품입니다.

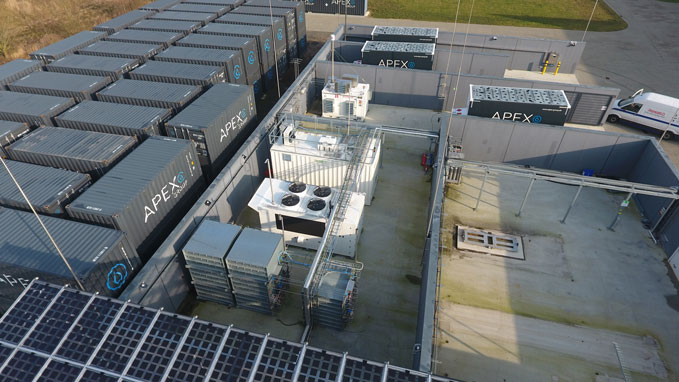

H2 충전소를 확장할 경우 완충 저장 탱크를 쉽게 추가할 수 있습니다

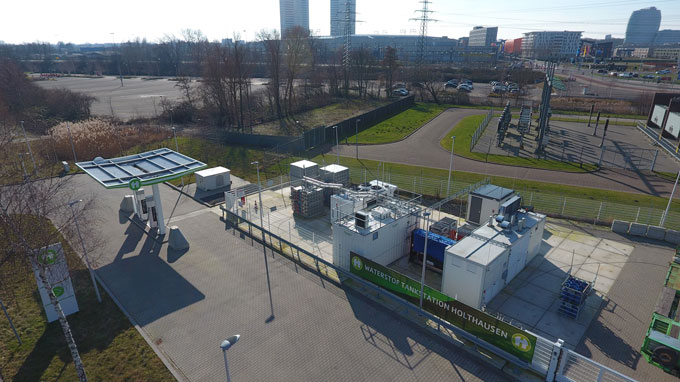

완충 저장 탱크는 350bar(트럭) 또는 700bar(자동차)에서 재급유할 수 있는 수소를 보유합니다

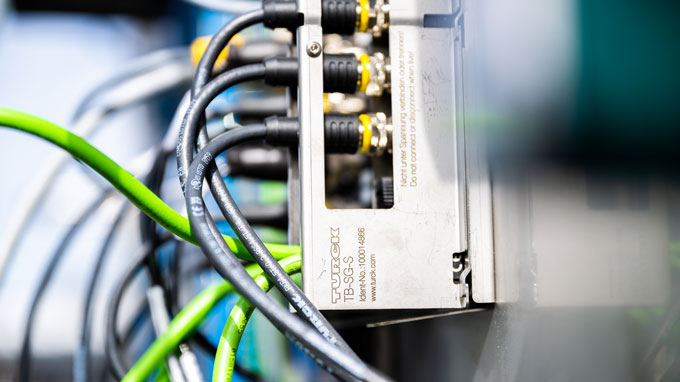

TB-SG 스테인리스 스틸 보호 하우징을 갖춘 대부분의 TBEN I/O 모듈은 2종 위험 지역에서 사용하도록 승인되었습니다

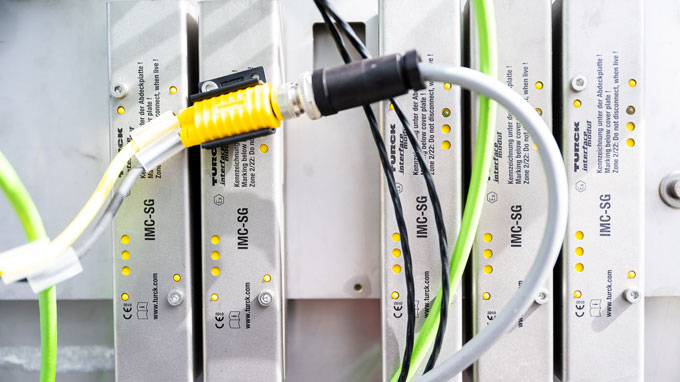

IP67의 IMC 인터페이스 장치를 사용하면 방폭센서를 2종 위험 구역의 I/O 모듈에 안전하게 연결할 수 있습니다
''터크는 방폭 구역에서 IP67을 위한 다양한 솔루션을 제공해주었습니다.'' - Remco Lagendijk
''터크는 우리에게 딱 맞는 길이의 정확한 케이블 유형도 추천해주었습니다.'' - Niels de Jong

수소는 미래에 에너지 운반체로서 중요한 역할을 합니다. 특히 버스와 트럭은 점점 더 수소로 운행될 것입니다. 이러한 추세와 더불어 수소 충전소를 통해 이익을 얻는 회사 중 하나는 네덜란드 Assen의 Resato Hydrogen Technology B.V.입니다. 회사의 혁신의 핵심은 고압 기술에 있습니다.

트럭과 자동차에 대한 두 가지 압력 레벨

튜브 트레일러에서 나온 수소는 3단계에 걸쳐 350bar로 압축된 후 냉각됩니다. 그런 다음 트럭에 연료를 공급하기 위한 버퍼 탱크에 저장되거나 4차 압축 단계에서 700bar로 압축되어 별도의 버퍼에 저장됩니다. 수소 자동차의 사전 냉각으로 인해 700bar 펌프를 통해 훨씬 더 빠르게 연료를 보급할 수 있습니다.

따라서 수소 충전소는 탄소 기반 연료 충전소보다 훨씬 더 복잡합니다. 시스템은 일련의 냉각 및 압축 단계를 통해 수소를 필요한 압력으로 가져와야 합니다.

수소에는 폭발 방지 개념이 필요합니다

Resato는 온도와 압력에 따라 가장 빠른 급유를 실현하는 특허 알고리즘을 개발했습니다. I/O 수준에서 폭발성 수소는 자동화 개념에 도전 과제를 제기합니다. 이를 위해서는 폭발 방지 개념과 적절한 승인을 받은 제품이 필요합니다. 처리할 신호는 주로 온도 및 압력 신호와 제어 밸브의 전환 신호입니다. 또한 밸브, 비상 정지 버튼 및 기타 안전 센서의 안전 관련 신호가 있습니다.

유연성 향상을 위한 모듈화

집계를 더 쉽게 추가하려면 각 집계의 모든 신호가 하나의 데이터 라인에 수렴되어야 합니다. 따라서 버퍼 저장 장치에는 산업용 이더넷, 더 정확하게는 Profinet을 갖춘 I/O 솔루션이 필요합니다. Resato는 보호 하우징과 관련된 기계적 노력을 절약하기를 원했기 때문에 전문가들은 온도에 강하고 실외 사용에 적합한 IP67 보호 기능을 갖춘 I/O 모듈을 찾았습니다. 그러나 모듈은 2종 폭발 위험 구역에 대한 승인도 받아야 하며 1종 또는 0종 폭발 위험 구역의 본질 안전 신호를 연결하는 데에도 적합해야 합니다.

컨셉 개발 중 집중 컨설팅

결과적으로 Resato는 터크 전문가와 협력하여 버퍼 스토리지 장치를 위한 분산형 I/O 개념을 개발했습니다. "지원이 정말 좋았습니다. 몇 가지 제품을 건네주지 않고 '그거 잘됐으면 좋겠다'는 말을 들은 건 아니지만, 제품에 대해 집중적으로 교류하고 다양한 가능성을 생각해 보았습니다. 터크는 딱 맞는 길이의 정확한 케이블 유형을 추천하기도 했습니다. "라고 연구 개발 엔지니어인 Niels de Jong은 설명합니다. "Resato의 야망은 수소 충전소 분야에서 글로벌 기술 리더가 되는 것입니다. 이를 위해서는 터크와 같은 파트너가 필요합니다."

I/O 개념은 1종 또는 0종 폭발 위험 구역의 본질 안전 센서 신호를 포함하여 완전히 분산형으로 구현되었습니다. 터크는 IMC 제품군 장치를 통해 IP67의 특수 인터페이스 모듈을 제공합니다.

일관된 모듈식 - 최적의 확장성

Resato는 마지막까지 모듈식 개념을 생각했습니다. Remco Lagendijk와 소프트웨어 개발 동료들은 제어 소프트웨어를 모듈식으로 만들었습니다. 일관된 모듈식 개념 덕분에 Resato의 수소 연료 보급소는 이제 확장이 매우 쉬워졌습니다.

다음 단계: 시리즈 생산

수소충전소에 대한 수요는 지속적으로 증가하고 있습니다. 압축기 또는 버퍼 저장 장치와 같은 개별 모듈은 사전 생산된 후 특정 고객 요구 사항에 맞게 조립될 수 있습니다. 이러한 규모의 경제는 또한 수소 충전소의 비용과 출시 기간을 단축될 것입니다.
