로봇 셀 영역 보호

로봇 작업을 검사할 때, 작업자는 안전을 유지하면서 검사 영역에 접근해야 합니다.

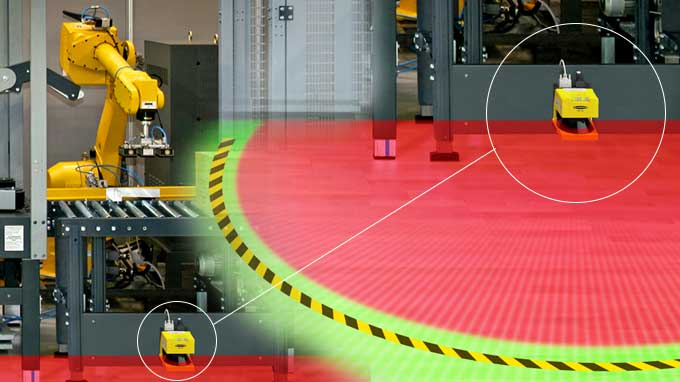

이 작업 셀에서 로봇은 컨베이어를 따라 이동하면서 자재를 픽업하여 포장 패키지에 넣는 작업을 수행합니다. 작업자는 검사 스테이션에서 포장 패키지가 올바르게 채워 졌는지 검수합니다. 이 때 안전을 위해 작업자가 보호 필드 (붉은색 영역)에 들어가면 안 되므로, 침입을 감지하고 정지 신호를 제공하며 검사 스테이션을 지속적으로 감지할 수 있는 솔루션이 필요합니다.

사용 시 이점

작업자의 안전을 유지하면서 방해받지 않는 작업자 접근
지속적인 경고 필드 운영으로 최대 효율성
작업 셀 크기 및 파라미터 변경 시, 유연하게 새로운 안전영역 설정 가능

배너의 SX5-B 안전 레이저 스캐너를 사용한 보호 어플리케이션

안전 레이저 스캐너는 사용자 액세스 및 보호가 모두 중요한 어플리케이션을 보호하는 데 적합합니다. 스캔 각도가 190º 인 배너의 SX5-B 안전 레이저 스캐너는 거의 모든 영역 모형에 적합하며 범위 및 회전 각도로 작업자의 위치를 확인할 수 있습니다. 작업 셀 크기와 파라미터 설정 변경 시, 유연하게 새로운 안전 영역을 설정할 수 있습니다.

또한 SX5-B는 지정된 보호 영역 내에 경고 영역 (녹색 영역)과 보호 영역 (적색 영역)을 제공하여 작업이 완전히 종료되기 전에 로봇에 너무 가까이 다가가는 사람에게 경고합니다. 접근이 감지되면 SX5-B는 그 위치를 계산하여 경고 영역 감지 중에는 작업을 지속하고, 보호 영역에서 작업자가 감지되면 작업이 강제 종료 됩니다.

안전 레이저 스캐너는 다른 보호 옵션과 비교하여 비용 효율적인 솔루션이 될 수 있습니다. 안전 매트는 위험한 작업 셀 영역에 자주 사용되지만 비용이 높고 마모가 빠릅니다. 보호 벽 및 게이트 등의 다른 기계 보호 옵션은 효과적으로 영역을 보호하지만 작업자의 접근은 제한하지 못합니다. SX5-B 안전 레이저 스캐너는 설치가 쉽고 견고한 다이캐스트 알루미늄 하우징으로 공장의 열악한 환경에 사용 가능하며, 최적의 작업자 액세스를 통해 검수 프로세스 속도를 높이고 생산성을 향상시킵니다.

자료

제품 바로보기 – 안전 레이저 스캐너 SX5-B
