RFID 버스 모드로 리튬 이온 배터리 품질 보장

버스 모드는 높은 데이터 전송 속도와 읽기 위치 당 낮은 비용의 장점을 보유하고 있습니다

최근 NEV(신에너지 자동차) 시장의 붐으로 리튬 이온 배터리에 대한 수요가 증가하고 있습니다. 배터리 생산의 자동화 수준은 배터리 품질에 직접적인 영향을 미칩니다. 배터리 제조사는 RFID 기술을 사용하여 생산을 모니터링하고 품질 테스트를 문서화합니다.

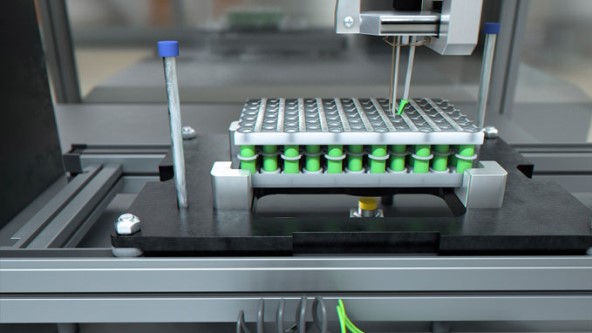

모든 용접 지점의 품질을 확인합니다

개별 셀에서 배터리 모듈을 조립할 때 셀을 함께 연결하는 알루미늄 스트립에 셀을 용접합니다.

사용 시 이점

신뢰할 수 있는 테스트 문서로 보장되는 높은 제품 품질
RFID HF 버스 모드를 통한 비용 효율적인 생산
다양한 시스템에 쉽게 통합할 수 있는 멀티프로토콜 기능
높은 생산성을 위한 짧은 읽기/쓰기 시간

HF 버스 모드에서 32개의 RFID 장치를 단일 RFID에 직렬로 연결할 수 있습니다.
읽기/쓰기 장치는 EPROM 및 FRAM 태그를 모두 읽을 수 있습니다
트리거 센서는 현장에서 IP67 RFID 인터페이스에 직접 연결됩니다

용접 지점의 품질은 완성된 배터리의 품질을 보장하는 데 매우 중요합니다. 따라서 용접 후 전체 모듈을 테스트합니다. 테스트 결과는 모듈의 제품 캐리어 아래에 있는 태그에 직접 기록됩니다. 생산 라인에는 총 약 35개의 읽기/쓰기 포지션이 있습니다.

읽기/쓰기 헤드가 너무 많으면 표준 RFID 시스템을 사용하는 데 비용이 많이 들 수 있습니다. IO-Link를 통한 RFID는 그에 대한 대안으로 사용되지만 낮은 대역폭으로 인해 통신 속도의 저하를 가져올 수 있습니다.

HF 버스 모드를 통한 읽기/쓰기 위치 당 저렴한 비용

터크의 HF 버스 모드 사용을 권장합니다. 최대 32개의 읽기/쓰기 장치를 단일 인터페이스 RFID 포트에 직렬로 연결하여 읽기/쓰기 위치 당 가격을 효과적으로 낮출 수 있습니다. 버스 운영은 상대적으로 높은 대역폭을 제공하기 때문에 생산 라인은 원래 속도를 유지할 수 있습니다. 또 다른 장점은 모든 읽기/쓰기 헤드가 생산 라인에서 사용하는 EPROM 및 FRAM 태그를 모두 읽을 수 있다는 것입니다.

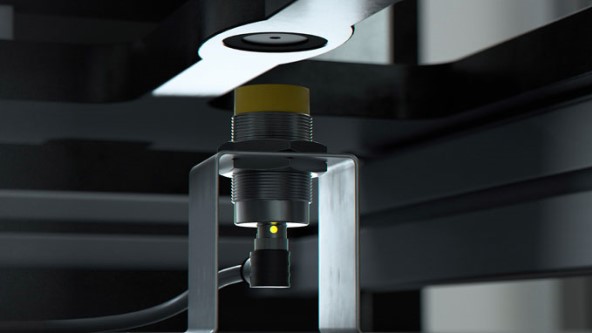

유도형 센서로 읽기/쓰기 헤드 트리거링

태그 판독은 유도형 센서에 의해 트리거됩니다. 서로 다른 읽기/쓰기 헤드의 무선 인터페이스에 여러 태그가 동시에 존재하는 경우 PLC는 버퍼를 생성하여 서로 다른 읽기/쓰기 헤드에서 차례로 명령을 실행합니다. 트리거 센서는 또한 오류를 감지하는 데 도움이 됩니다. 읽기/쓰기 헤드가 센서에 의해 트리거된 후 태그를 읽을 수 없으면 태그에 결함이 있음을 나타냅니다.

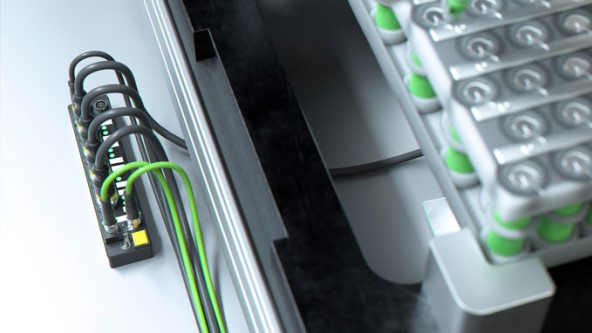

TBEN-S는 트리거와 읽기/쓰기 장치를 연결합니다

RFID 장치 및 트리거 센서는 TBEN-S2-2RFID-4DXP에 직접 연결됩니다. IP67 인터페이스는 PROFINET을 통해 PLC와 통신합니다. 멀티프로토콜 장치로서 사용자 개입 없이 EtherNet/IP 또는 Modbus TCP 네트워크에서 원활하게 사용할 수 있습니다.
