폭발 위험 구역에서 튜브 연결의 RFID 제어

캡슐화된 HF 리더는 ATEX 1/21종 폭발 위험 구역에서 직접 연결을 식별하고 2/22종의 이더넷 게이트웨이로 데이터를 전송합니다

잘못 연결되거나 누출되는 매체는 공장 안전, 제품 품질 및 동료의 건강에 심각한 결과를 초래할 수 있습니다. 예를 들어, 잘못된 탱크에 산이 채워지면 위험이나 경제적 피해가 발생할 가능성이 높습니다. 따라서 터크는 튜브와 해당 연결 지점 간의 올바른 연결을 보장하기 위해 1/21종 폭발 위험 구역에 포괄적인 HF RFID 완전한 솔루션을 제공합니다. 읽기/쓰기 헤드가 올바른 튜브를 감지한 경우에만 밸브와 펌프에 대한 개방 신호가 출력됩니다. RFID 덕분에 날짜나 시간과 같은 정보도 함께 전송할 수 있습니다.

사용 시 이점

  • 향상된 플랜트 안전: 올바른 튜브 연결이 식별된 경우에만 밸브가 열립니다
  • 고품질 표준: 예비 제품 및 중간 제품의 안정적인 식별 및 문서화
  • 트랙 & 트레이스: 포괄적인 RFID 사용을 통한 제품의 완전한 추적 가능성
  • 조작 방지: 유도형 이진 코드 감지 대신 특정 RFID 데이터 매칭

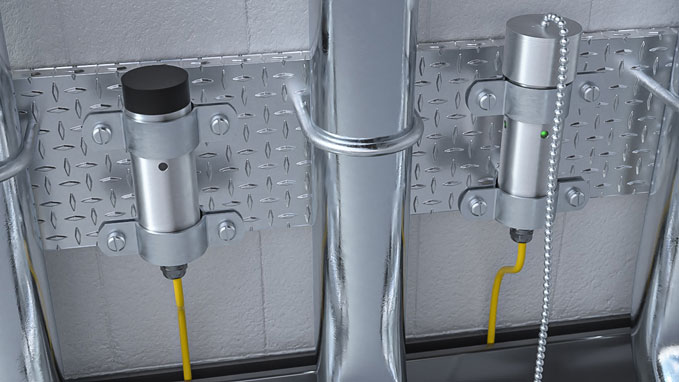

  • TN-R42/TC-EX 는 커플링 스테이션의 캡에 내장된 RFID 태그를 감지합니다

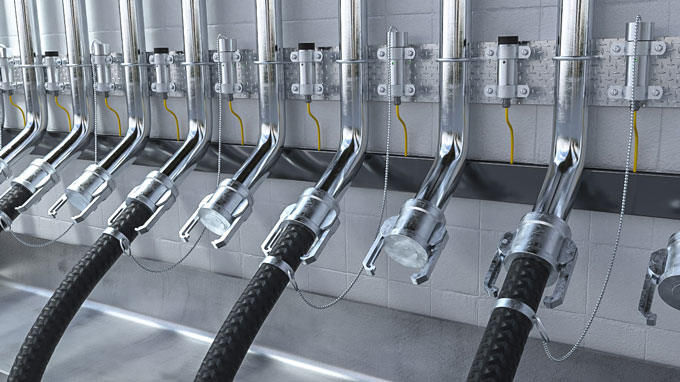

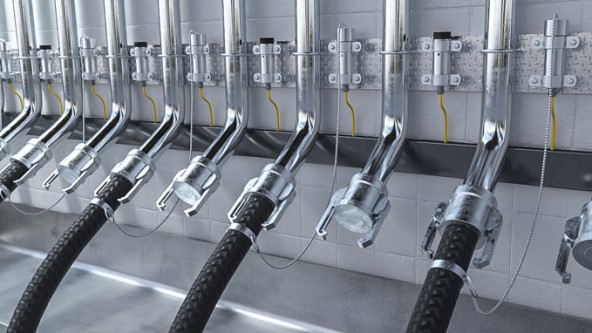

  • 체인은 태그가 있는 캡을 해당 읽기/쓰기 헤드에 장착할 수 있도록 설계되었습니다

  • 터크의 모듈러 BL20 시스템은 RFID 리더의 데이터를 처리합니다

Ex 구역의 RFID 리더

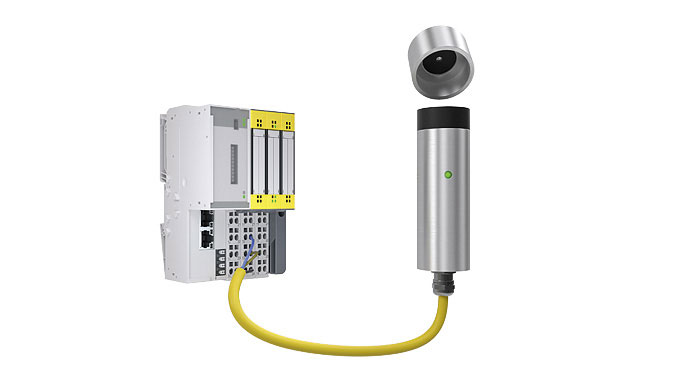

터크의 TNR42/TC-EX 캡슐화된 HF-RFID 리더는 위험 지역 (1/21종)에서 사용할 수 있습니다. 올바른 연결을 확인하기 위해 튜브 끝에 고정된 태그 커플링 튜브를 감지합니다. 이를 위해 읽기/쓰기 헤드는 최대 50 미터 길이의 케이블을 통해 무선 인터페이스에서 얻은 데이터를 RFID I/O 모듈과 이더넷 게이트웨이로 구성된 터크의 BL20 시스템으로 라우팅합니다. 1종용 방폭형 RFID 리더 대비 TN-R42/TC-Ex는 컴팩트한 디자인으로 설치가 상당히 쉽고, 인터페이스는 안전 영역의 표준 읽기/쓰기 헤드와 동일한 방식으로 작동합니다.

멀티프로토콜 이더넷을 통한 데이터 전송

모듈형 BL20 시스템은 2/22종에 설치할 수 있으며 소켓, 데이터, 시간 또는 튜브 오염 정도와 같은 튜브 식별 외의 기타 정보를 처리할 수 ​​있습니다. 터크의 멀티프로토콜 기술을 사용하면 Profinet, EtherNet/IP 및 Modbus TCP의 세 가지 이더넷 프로토콜을 통해 제어 시스템으로 데이터를 전송할 수 있습니다.

어플리케이션 별 RFID 태그

글라스 모델을 포함하여 특정 어플리케이션 요구 사항에 맞게 조정된 다양한 태그 유형을 사용할 수 있습니다. RFID 태그는 금속 캡에 직접 삽입하거나 클립으로 부착할 수도 있습니다.
