H2-연료보급소을 위한 Ex Zone의 분산형 I/O 솔루션

모든 폭발 위험 구역에 대한 IP67 원격 I/O 기술을 바탕으로 수소 인프라를 위한 더 빠른 시운전 및 더 나은 확장성

수소 충전소의 자동화 기술은 관련된 고압 및 폭발성 수소 가스로 인해 특별한 요구 사항이 있습니다. 급속도로 증가하는 수요를 충족시키기 위해 주유소도 신속하게 건설하고 시운전해야 합니다.

0종 폭발 위험 구역까지의 신호를 위한 분산형 IP67 I/O개념

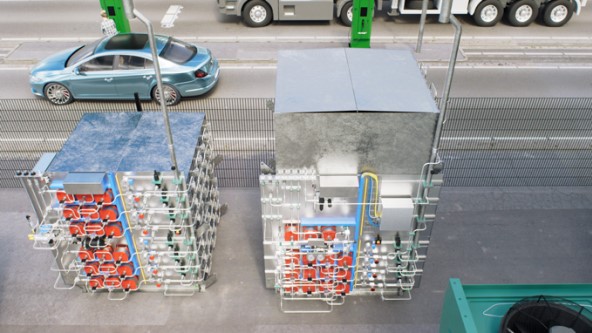

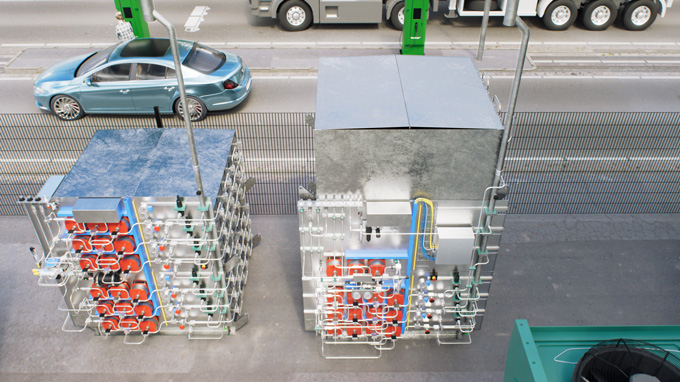

수소 충전소 제조업체는 1종 및 2종 폭발 위험 구역에 대한 터크의 분산형 IP67 개념으로 이러한 문제를 해결하고 있습니다. 각 버퍼 저장 탱크의 많은 아날로그 및 디지털 신호는 구역 2종 폭발 위험 구역용 IP67 I/O 모듈의 저장 탱크에 직접 연결됩니다.

사용 시 이점

최대 1종 폭발 구역의 분산형 I/O 개념을 바탕으로 더 빠른 시운전
더 많은 H2 연료 펌프 및 버퍼 저장소를 추가하기 위한 향상된 유연성
시운전 중 수동 배선 작업 감소
최종 사용자 사이트에서 재배선이 필요하지 않으므로 생산 시 사전 테스트가 더 쉽고 안정적

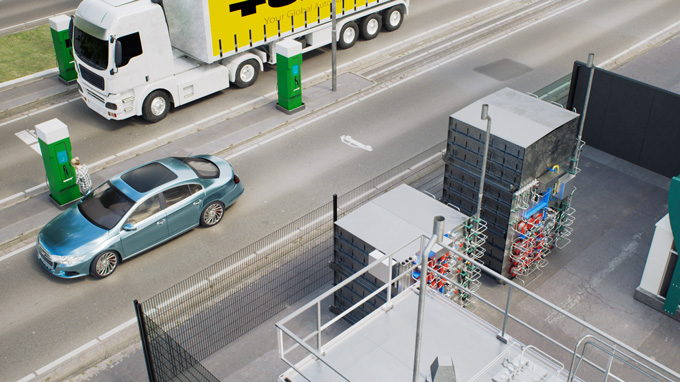

수소 연료 보급소는 트럭과 자동차에 서로 다른 압력을 제공합니다
확장성: 모듈식 개념 덕분에 더 많은 스토리지 버퍼를 더 쉽게 추가할 수 있습니다
제어 캐비닛 없이 1종 위험 폭발 구역의 신호를 연결할 수 있는 유일한 I/O 개념

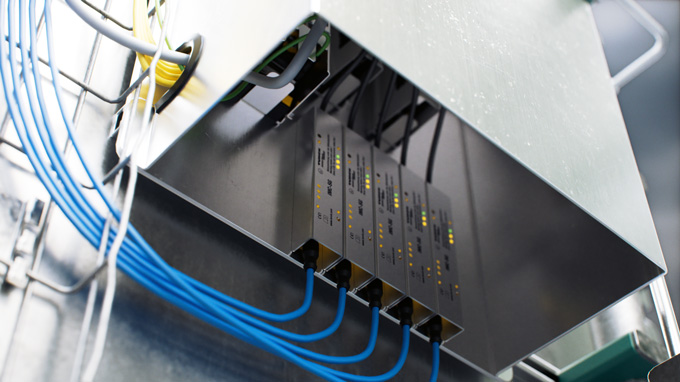

IMC 시리즈의 IP67 인터페이스 모듈을 사용하면 0종 또는 1종 폭발 위험 구역의 본질 안전 센서를 연결할 수 있습니다. 이러한 방식으로 서로 다른 폭발 위험 구역의 센서 및 액추에이터를 하나의 I/O 시스템으로 Profinet 컨트롤러에 연결할 수 있습니다. 버퍼 저장 탱크에 시간 소모적인 대형 제어 캐비닛을 더 이상 설치할 필요가 없습니다.

모듈화로 확장 간소화

추가 버퍼 스토리지 시스템은 메인 컨트롤러에 전원 공급 장치와 이더넷 통신만 추가하면 되므로 나중에 확장을 구현하기가 훨씬 쉽습니다. 또한 제어 프로그램은 모듈식으로 설계되어 후속 확장에도 광범위한 프로그래밍 작업이 필요하지 않습니다.

IP67 개념에 통합된 세이프티 신호

안전 개념도 분산되어 있습니다. 비상 정지 신호 및 기타 안전 신호는 버퍼 저장 장치에 직접 위치한 TBPN IP67 안전 모듈에 구현되었습니다. 모든 구성 요소는 온도 범위가 -20~65도인 실외에서 사용하도록 설계되었습니다. 터크는 적응된 연결 기술 개념으로 빠르고 간단한 시운전을 보장했습니다. 즉, 멀티코어 케이블과 패시브 접합을 사용하는 이전의 점대점 개념보다 현재 시운전 지원에 필요한 전기 엔지니어가 더 적습니다.

포괄적인 컨설팅 및 지원으로 성공적인 시운전 보장

해당 어플리케이션에서 터크는 제품으로 고객을 지원할 뿐만 아니라 광범위한 컨설팅을 제공하고 수소 충전소를 모듈화하기 위한 I/O 개념을 고객과 함께 개발했습니다. 현장의 터크 전문가도 시운전 중 솔루션의 성공에 기여할 수 있었습니다.
