이더넷 기반 모듈형 스키드 자동화

이더넷 통신으로 공간 절약 및 결합 용이

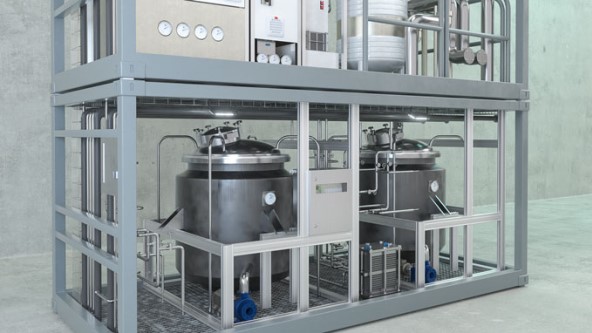

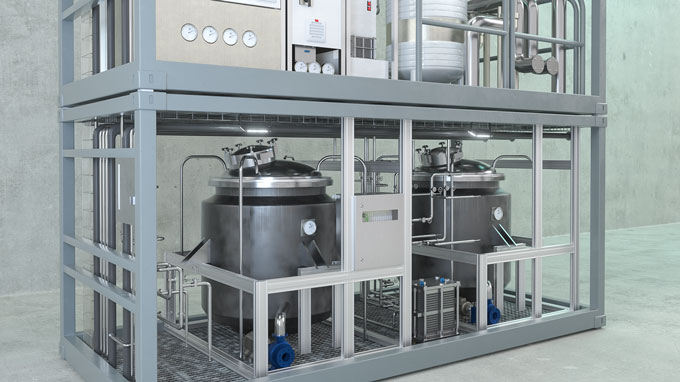

모듈러 스키드는 공정 산업에서의 생산을 보다 유연하게 하도록 설계되었습니다. 이를 위해 생산 능력을 확장하거나 재배치하려면 공정 스키드를 쉽게 결합할 수 있어야 합니다. 이를 위해서는 모듈간의 표준화된 인터페이스가 필요합니다. 이더넷은 이상적인 통신 인터페이스입니다. 독점적 멀티 코어 커넥터 또는 기타 지점 간 솔루션은 조립하기가 훨씬 더 복잡하고 표준화가 덜 되어 있습니다. 또한 프로세스 모듈의 공간도 제한됩니다.

사용 시 이점

최고의 패키지 밀도를 통한 공간 절약
이더넷으로 다른 스키드 및 제어 시스템에 연결 가능
보다 심층적인 프로세스 분석 및 최적화를 위한 병렬 데이터 액세스
멀티프로토콜 이더넷 (Profinet, Ethernet/IP, Modbus-TCP)을 통한 글로벌 사용

이더넷은 모듈과 상위 제어 시스템 간의 데이터 연결을 용이하게 합니다
이더넷 게이트웨이가 있는 excom은 2종 폭발 위험 구역까지 설치 가능합니다
핫 스왑: 위험한 지역에서도 작동 중에 모든 모듈을 꽂거나 뽑을 수 있습니다

통합을 통한 공간 절약

방폭 분리

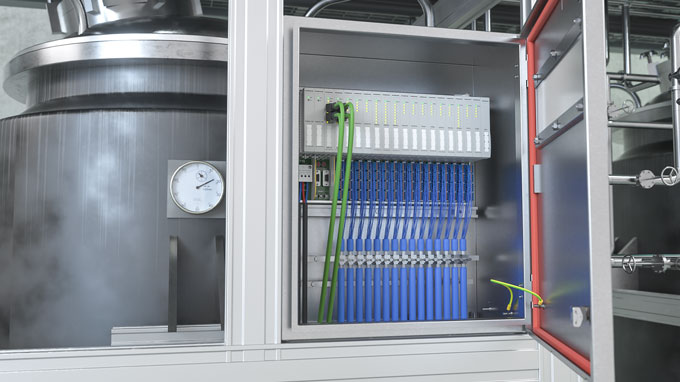

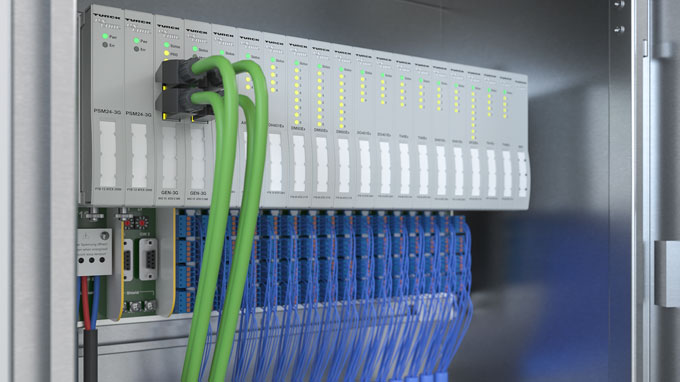

2종 폭발 위험 구역에 장착하기 위한 이더넷 게이트웨이가 있는 I/O 시스템 excom은 액추에이터 및 센서를 처리 모듈에 연결하는 데 적합합니다. 이 시스템을 사용하면 1종 및 0종 폭발 위험 구역까지 본질 안전 장치를 연결할 수 있습니다. Ex-분리는 이미 시스템에 통합되어 있으므로 사용자는 별도의 분리 레벨에 필요한 공간을 절약할 수 있습니다. 그러나 비슷한 시스템에 비해 excom은 시장에서 가장 높은 패킹 밀도를 제공합니다. 분산적으로 설계된 프로세스 스키드에서 현장 I/O 시스템으로 설치가 가능합니다. 필드 장치와 I/O 레벨 사이의 배선 경로는 매우 짧고, 개별 시스템은 이더넷을 통해 서로 및 제어 시스템에 쉽게 연결할 수 있습니다.

병렬 데이터 액세스로 분석 가능

이더넷 게이트웨이는 향상된 연결성 외에도 병렬 데이터 액세스 가능성을 제공합니다. 이러한 방식으로, 필드 장치로부터의 데이터는 사용자 데이터 외에 아웃소싱 IT 시스템으로 전송될 수있습니다. 특히 새로운 프로세스와 민첩한 생산 시스템에서 최신 알고리즘을 지원하여 더 빠른 분석이 가능합니다. 아웃소싱된 시스템은 데이터에 대한 읽기 권한만 가지기 때문에 이는 제어 시스템의 조작을 방지합니다.

터크 멀티프로토콜 기술로 이더넷 게이트웨이는 Profinet, Ethernet/IP 또는 Modbus-TCP 네트워크에서 사용될 수 있습니다.
