분산형 UHF RFID 솔루션

효율적이고 투명한 상품 흐름을 위해 중국 에너지 및 화학 회사는 UHF 읽기/쓰기 헤드 및 컴팩트 TBEN-S 인터페이스가 있는 터크 RFID 시스템을 사용합니다.

시스템 통합업체 New Trend International Logistics Technology Co., Ltd.는 RFID 기술을 사용하여 중국 전력 및 화학 회사의 물류 센터를 디지털화했습니다. 터크의 TN-Q120 및 TN-Q175 UHF 읽기/쓰기 헤드는 운송 팔레트의 자재 정보를 전송하는 반면 TBEN-S RFID 인터페이스는 데이터를 ERP 시스템으로 신속하게 전송할 수 있습니다. 이러한 방식으로 사용자는 정확하고 신속한 재고 관리의 이점을 누릴 수 있습니다.

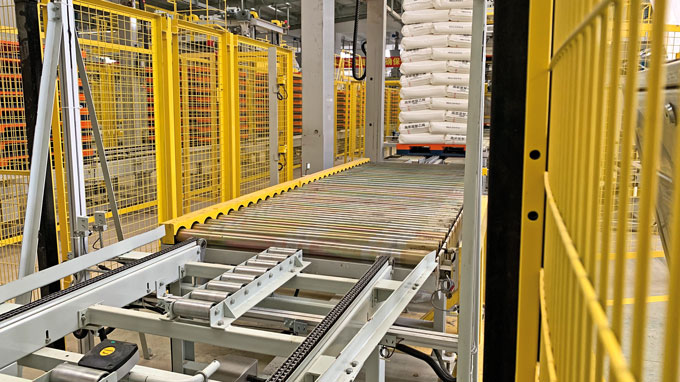

효율성: 읽기/쓰기 헤드 (왼쪽 하단)는 UHF-RFID를 통해 자재 데이터를 운송 팔레트로 전송합니다

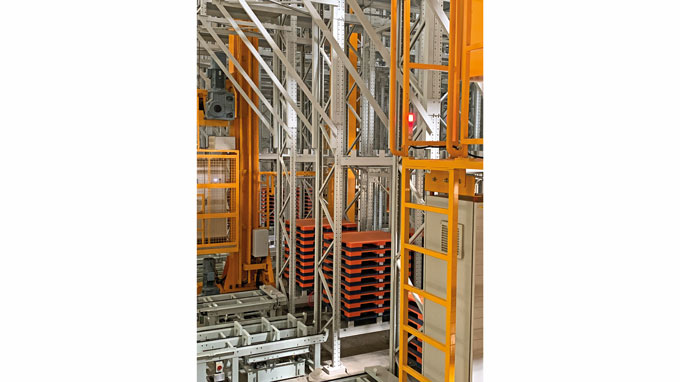

TN-Q175 RFID 리더는 최대 9개의 빈 팔레트를 동시에 읽는 데 사용됩니다
Han Qingyun: ''인터페이스는 RFID 리더에서 PLC로 데이터를 빠르게 전송할 수 있을만큼 강력합니다''

집중 재고 관리

석유화학 공장의 운영자는 이전에 창고에서 표준화된 수동 단계와 반자동 컴퓨터 관리의 조합을 사용했습니다. 이는 필요한 물류 효율성을 제공하지도 않고 오류 할당량을 최소화하지도 못했습니다. 자재를 배치하거나 찾거나 약간 다른 유형의 상품에 대한 재고 수준을 구성하는 데 너무 많은 작업 단계가 필요했습니다. 물류 서비스 품질에 대한 수요가 증가함에 따라 정확한 구매 및 재고 관리가 특히 필요했습니다.

UHF RFID로 더 많은 실시간 ERP 정보 제공

자재가 언제 창고에 도착하거나 창고를 떠났습니까? 어떤 항목이 관련되었습니까? 제품은 어디에 보관되나요? ERP 시스템은 이 정보를 실시간으로 볼 수 있도록 하고 운송된 자재에 대한 수요에 따라 제공해야 합니다. 따라서 중국 시스템 통합업체는 UHF-RFID를 통한 데이터 전송을 선택했습니다. 읽기/쓰기 헤드는 고주파 신호를 사용하여 패시브 RFID 태그에 특정 양의 정보를 쓰거나 읽고 인터페이스를 통해 IT 네트워크로 전송합니다. UHF 기술로 리더와 태그 간에 수 미터에 걸친 교환이 수행됩니다. 물체가 고속으로 지나갈 때도 정보가 캡처됩니다.

읽기/쓰기 헤드는 팔레트와 자재 데이터를 결합

화학 회사는 반품 가능한 팔레트로 상품을 운송합니다. 고유 ID가 부여된 RFID 태그는 데이터를 운반 자재 또는 제품과 밀접하게 연결하기 위해 각 운반 팔레트에 내장됩니다. 이 태그는 포장 영역에서 처음으로 작성됩니다. 여기에서 터크의 TN-Q120 읽기/쓰기 헤드가 물품 센터에 도착하기 전에 팔레트와 특정 자재 정보를 가상으로 "결합"합니다. 큐브 모양의 UHF 리더의 전송은 ISO 18000-6C를 준수하며 IP67 보호 유형으로 필요한 경우 온도가 -20~+50°C인 혹독한 환경에서 작동할 수 있습니다.

다른 유형의 TN-Q120 RFID 리더는 자동 운반 라인을 따라 창고에 설치됩니다. 이 제품으로 들어오고 나가는 상품의 움직임을 기록하고 팔레트의 정확한 위치도 등록합니다. TN-Q175 읽기/쓰기 헤드는 특히 높은 수준의 전력이 필요한 다른 위치에서 사용됩니다. 이를 통해 9개의 빈 팔레트를 안정적으로 읽을 수 있습니다.

다이렉트 RFID 통합을 위한 IP67 인터페이스

터크의 TBEN-S2-2RFID-4DXP RFID 인터페이스는 읽기/쓰기 헤드에서 ERP의 생산 제어 시스템으로 정보를 신속하게 전송하기 위해 RFID 리더와 IT 네트워크 사이에 사용됩니다. 매우 견고한 RFID 모듈(IP67/IP69K)은 제어 캐비닛 외부에 장착하도록 설계되었으며 두 개의 UHF 읽기/쓰기 헤드와 센서 및 액추에이터를 동시에 연결할 수 있습니다. New Trend International Logistics Technology Co., Ltd.의 전자 엔지니어인 Han Qingyun은 "인터페이스는 구성이 쉽고 강력하여 RFID 리더기에서 PLC로 데이터를 신속하게 전송할 수 있습니다. 여러 팔레트를 읽는 경우에도 마찬가지입니다."라고 말합니다. 컴팩트 모듈의 특징은 프로그래밍 노력이나 기능 블록이 필요 없는 간단한 시스템 통합입니다. 또한 TBEN-S는 Profinet, EtherNet/IP 및 Modbus TCP의 세 가지 이더넷 프로토콜을 사용합니다.

결론: 창고 활용도 향상, 보안 강화

입고 및 출고 상품에 대한 데이터를 통해 ERP 시스템은 재고 수준을 지속적으로 동기화할 수 있습니다. 사용자에게 이는 특히 사용 가능한 용량이나 운송 팔레트의 위치에 대한 실시간 정보에 액세스할 수 있기 때문에 큰 안도감을 줍니다. 공간 자원을 최적으로 사용할 수 있습니다. 또한 어디에서 어떤 상품 이동이 발생하는지 알면 화학 산업의 안전 요구 사항도 충족됩니다. 효율성이 높아지면 궁극적으로 비용에도 영향을 미칩니다. 즉, 창고 관리에 필요한 수동 작업 단계와 자재 비용이 훨씬 적습니다. RFID를 통해 식별 프로세스가 자동화됩니다. 재기록 가능한 태그는 운송 팔레트의 반복 사용을 가능하게 합니다.
