MES 직접 연결을 통한 어셈블리 관리

TBEN-S ARGEE 필드 로직 컨트롤러는 MES에서 설정한 대로 어셈블리 매개변수를 제어하므로 중앙 PLC의 부하를 완화합니다.

생산 라인에서 다양한 유형의 제품을 조립할 때의 과제는 높은 수준의 제품 복잡성에서도 오류 없는 생산을 달성하는 것입니다. 매뉴얼 생산에서 직원을 지원하는 시스템은 긴 교육 시간 없이도 높은 수준의 품질과 오류 없는 조립을 보장합니다. 그러나 이러한 지원 시스템은 생산성을 저하시키지 않기 위해 매뉴얼 생산 프로세스에 원활하게 통합해야 합니다.

여러 다양성에도 불구하고 어떻게 높은 생산성을 달성할 수 있습니까?

터크의 스페인 세일즈 파트너인 Elion은 이러한 종류의 지원 시스템 개발에 있어 고객을 지원했습니다. 특수 기능: TBEN-S I/O 모듈은 PLC 대신 생산 매개변수 자체를 제어하는 필드 로직 컨트롤러 역할을 합니다.

사용 시 이점

엣지 컨트롤러(ARGEE)의 매개변수 스토리지로 빈번한 제품 변경에도 불구하고 빠른 사이클 시간
PLC 리소스 활용도가 낮아 비용 절감 가능
동일한 시스템을 3개의 서로 다른 이더넷 네트워크에서 사용할 수 있어 스토리지 및 엔지니어링 비용 절감
플러그 앤 플레이 장치 교체로 인한 높은 가용성

TBEN-S는 지원 시스템에서 엣지 컨트롤러 역할을 합니다.

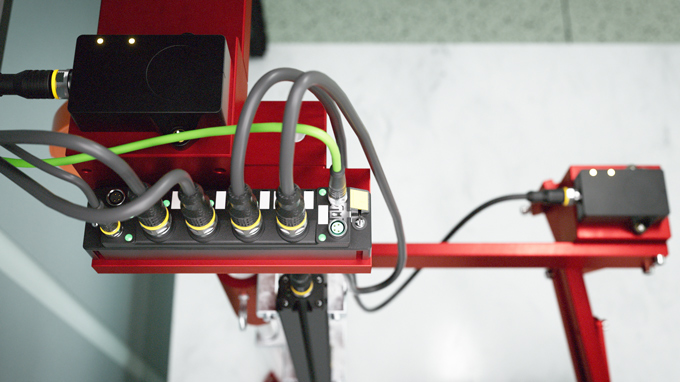

TBEN-S I/O 모듈은 관련 제품 변형의 매개변수 세트를 센서에 제공합니다.

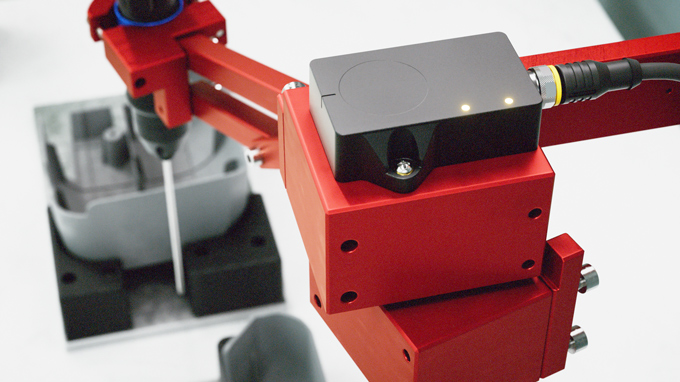

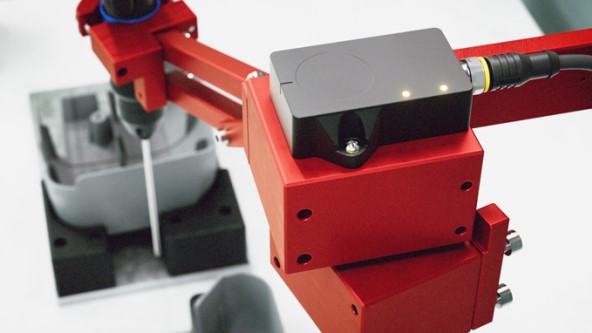

각도 센서의 위치 지정 요소는 센서 하우징으로 보호됩니다.

카메라는 Profinet를 통해 PLC와 통신합니다. 이후엔 I/O 모듈은 제품의 유형을 식별하는 것을 기반으로 펜터그래프 조립 단계의 올바른 실행을 컨트롤합니다.

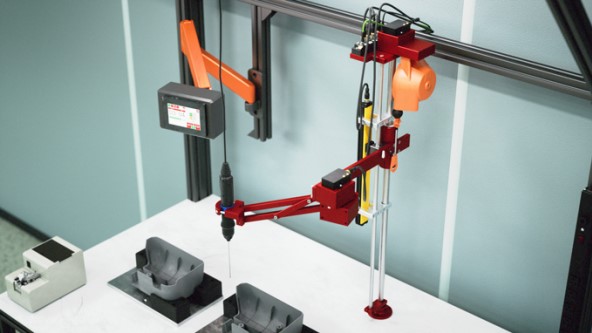

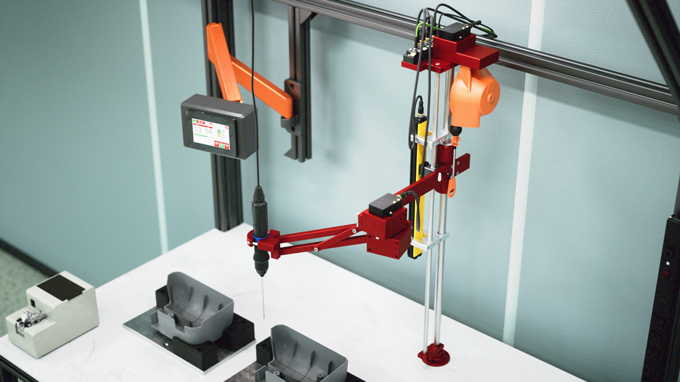

팬터그래프는 제품 품질을 보장합니다.

따라서 팬터그래프는 센서 시스템에 따라 공압 스크류 드라이버의 조립 단계가 올바른 위치와 올바른 토크로 수행되도록 합니다. 드라이버는 PLC에 의해 차례로 활성화되고, 여기서 큰 이점은 I/O 모듈이 Profinet을 통해 PLC와, MQTT를 통해 MES 및 Modbus TCP를 통해 공압 스크류 드라이버의 컨트롤러 및 분산 제어 장치로도 통신한다는 사실입니다.

필드 로직 컨트롤러로 PLC 리소스 절약

TBEN-S는 I/O 모듈로 작동할 뿐만 아니라 현장에서 직접 필드 로직 컨트롤러로서 PLC가 처리할 제어 작업도 수행합니다. 이것은 PLC의 부하를 완화하고 더 짧은 사이클 시간을 가능하게 합니다.

모든 컨트롤러 시스템을 위한 하나의 시스템

또 다른 이점은 I/O 모듈의 다중 프로토콜 기능입니다. 따라서 고객이 Profinet, 이더넷/IP 또는 Modbus TCP 기반 컨트롤러를 사용하는지 여부에 관계없이 동일한 시스템이 서로 다른 이더넷 네트워크를 사용하는 사용자에게 적합합니다.

신속한 제품 변경을 위한 필드 로직 컨트롤러

장치의 매개변수 세트는 데이터 저장 모드에서 IO-Link 마스터에 저장됩니다. 터크의 ARGEE 필드 로직 컨트롤러는 제품 유형에 따라 센서에 다른 매개변수를 적용하고 이를 IO-Link 마스터에 기록합니다. 이 솔루션은 제품 유형이 변경될 때마다 HMI를 통해 수정된 구성을 로드해야 하는 대안보다 훨씬 빠릅니다. 유용한 파생 이점은 결함이 있는 장치가 동일한 장치로 쉽게 교체될 수 있다는 사실입니다. 중단 없이 조립을 재개할 수 있습니다.
