스테이터 생산에서 데이터 수집을 위한 RFID 솔루션
중국 전기 모터 제조업체는 터크의 RFID 시스템을 사용하여 작업물 캐리어를 추적하여 스테이터 생산의 품질과 추적성을 보장합니다
중국 시스템 통합업체가 RFID 기술을 사용하여 고객의 모터 스테이터 생산에 대한 품질 보증 및 추적성을 자동화합니다. 이 회사는 멀티 프로토콜 이더넷 덕분에 기존 시스템에 원활하게 통합할 수 있는 터크의 BL ident RFID 시스템을 선택했습니다. 이 솔루션은 복잡한 혼합 라인에서 유연한 생산을 가능하게 하고, 생산 관리를 위한 실제 데이터를 제공하며, 포괄적인 생산 모니터링을 가능하게 합니다. 터크의 견고한 RFID 기술은 혹독한 조건에서도 신뢰할 수 있는 판독 프로세스를 보장하여 생산 라인의 생산성과 효율성을 높입니다.
-turck-image.jpg)
-turck-thumbnail.jpg)
.jpg){kind=link}
최근 몇 년 동안 전기 자동차의 급속한 증가로 자동차 산업은 상당히 변화했습니다. 이러한 자동차의 핵심 구성 요소는 스테이터와 로터로 구성된 전기 모터입니다. 스테이터를 조립하려면 특히 케이블의 권선 및 연결과 관련하여 최대한의 정밀도가 필요합니다. 사용된 재료와 구성 요소는 전체 생산 공정에 걸쳐 기록되어야 하며 항상 추적 가능해야 합니다.
따라서 중국 자동차 제조업체는 시스템 통합자에게 모터 스테이터 생산을 위한 이 데이터를 기록하는 솔루션을 구현하도록 의뢰하여 이미 생산 단계에 있는 모터의 품질을 보장하고 장기적으로 올바른 재료의 사용을 문서화할 수 있었습니다.
이상적인 솔루션인 디지털 작업물 캐리어
RFID 태그가 내장된 디지털화된 작업물 캐리어가 이상적인 솔루션임이 입증되었습니다. 이 캐리어는 캐리어 플레이트의 재료를 고유하게 식별할 수 있으며, 까다로운 환경에서도 비접촉식으로 안정적으로 읽고 쓸 수 있습니다. RFID 태그는 또한 더 많은 양의 데이터를 저장할 수 있으며 바코드보다 더 오염에 강합니다.
개선된 추적성과 생산성
조립 라인이 시작되면 관련 데이터가 팔레트의 RFID 태그에 기록됩니다. 팔레트에 고정자가 놓이는 즉시 시스템은 Enterprise Management System(EMS)에서 RFID 태그로 제품 ID를 포함한 다양한 정보를 기록합니다.

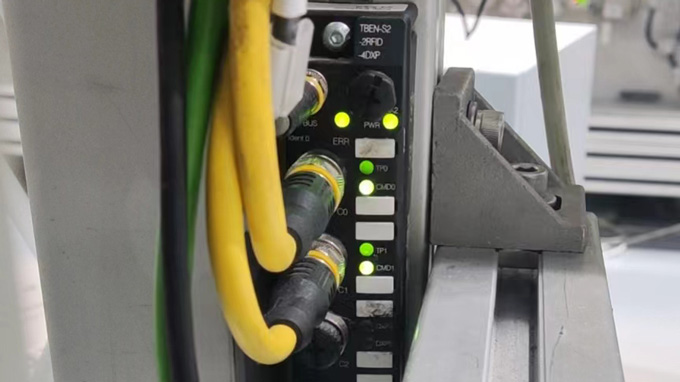

효율적이고 안정적인 데이터 수집을 위해 시스템 통합자는 TBEN-S RFID 인터페이스를 선택했습니다. 이 인터페이스는 Turck 멀티프로토콜 장치로서 Profinet도 지원하고 빠른 읽기 프로세스를 위해 채널당 16kByte 데이터 버퍼를 제공합니다. 이 모듈은 태그가 읽기/쓰기 헤드의 감지 범위에 위치하자마자 컨트롤러에 자동으로 데이터를 보고하는 모드를 제공합니다. 이 자동 데이터 보고 기능은 PLC 프로그래밍을 간소화하고 프로세스에서 제어 시스템과 네트워크의 부하를 줄여줍니다.

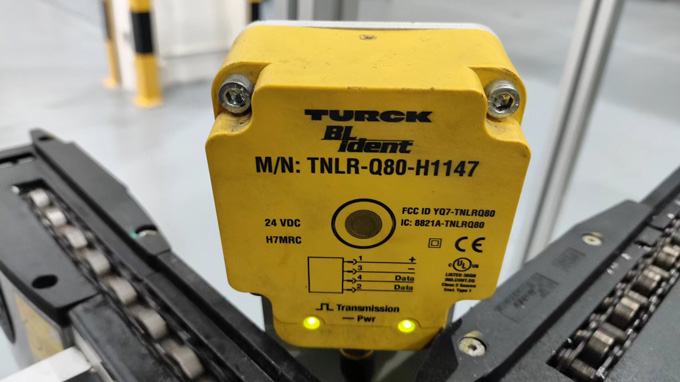

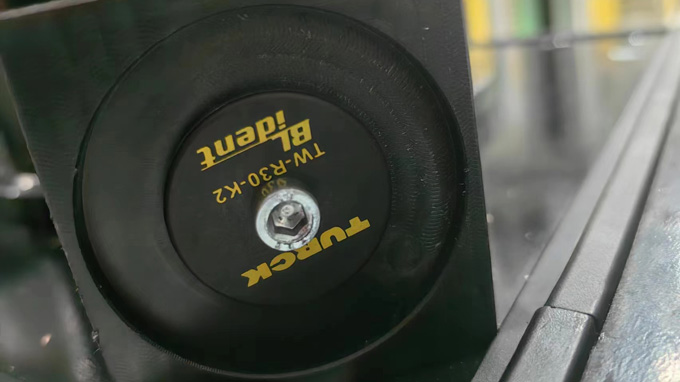

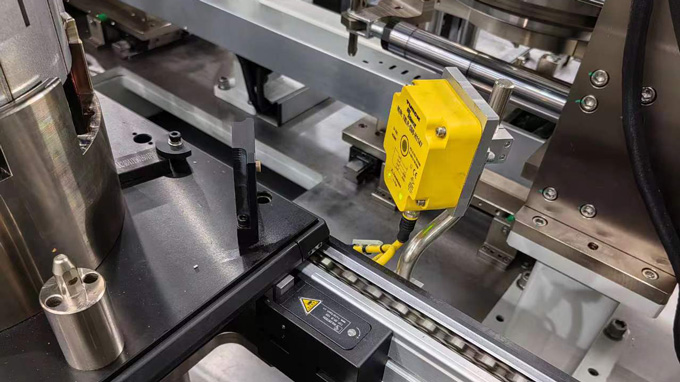

시스템에서 사용되는 확장된 읽기 거리를 가진 Q80 HF 읽기/쓰기 헤드는 태그가 밀리미터 정밀도로 읽기 범위의 중앙에 위치하지 않더라도 RFID 시스템의 안정적인 작동을 보장합니다. 태그 선택을 위해 시스템 통합자는 최대 100억 개의 쓰기 작업을 지원하는 TW-R30-K2 FRAM 칩을 선택했습니다.
터크의 RFID 시스템을 구현함으로써 시스템 통합자는 스테이터 조립 중에 재료를 안정적으로 추적할 수 있었습니다. IP67의 Turck의 견고한 RFID 기술은 혹독한 환경 조건에서도 캐리어를 안정적으로 읽을 수 있도록 보장하여 생산 라인의 전반적인 생산성을 높이고 운영 효율성을 크게 높였습니다.
"터크의 RFID 제품을 통해 스테이터 조립 공정에서 안정적인 재료 추적성을 달성했습니다. 이를 통해 생산에서 데이터 흐름이 개방될 뿐만 아니라 생산 결정에 대한 효과적인 데이터 지원도 제공됩니다."라고 담당 시스템 통합자가 언급했습니다.
