컨베이어 모듈의 분산 제어

EV 배터리 제조업체는 쉽게 확장 가능한 컨베이어 솔루션이 필요합니다. 가변 시스템의 스마트 제어를 위해 Intralox는 강력한 터크 블록 I/O를 갖춘 분산 논리 모듈 ISC CAM을 개발했습니다.

기계를 더 높은 수준의 시스템에 통합해야 하는 머신빌더는 종종 메인 라인 PLC에 제어 장치를 통합하거나 각 단일 기계에 PLC가 있는 별도의 제어 캐비닛을 구축하는 두 가지 차선책 중에서 선택해야 합니다. 두 변형 모두 복잡하고 비쌀 뿐만 아니라 현대 내부 물류 시스템에 대한 증가하는 요구 사항을 충족할 만큼 충분히 확장할 수 없습니다. 따라서 벨트 및 운반 전문업체인 Intralox는 DARB Series 4500과 같은 컨베이어를 제어하는 자율 IP67 장치인 Intralox Smart Carryway Automation Module(ISC CAM)을 개발했습니다. 터크는 ISC CAM, IP67 PSU67 전원 공급 장치 및 색상 간편한 시운전 및 캐비닛 없는 설치를 위한 코드 케이블을 제공합니다.

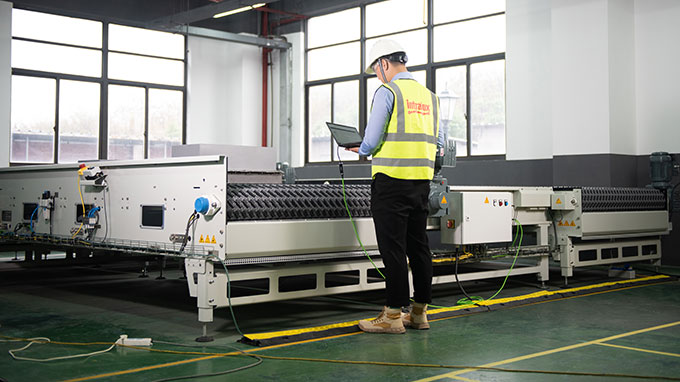

Intralox는 상하이의 데모 루프를 통해 분산형 자동화의 이점을 보여줍니다

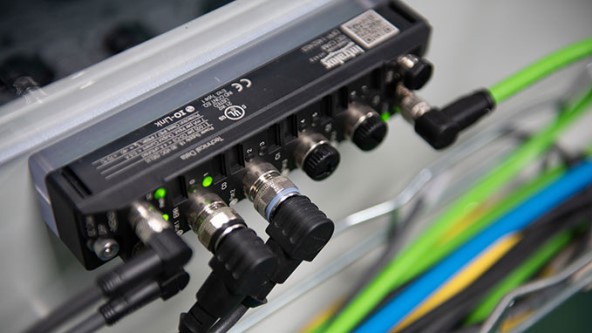

ISC CAM: 블록 모듈의 Intralox 로직은 복잡한 제어 캐비닛 없이 컨베이어 시스템을 가능하게 합니다

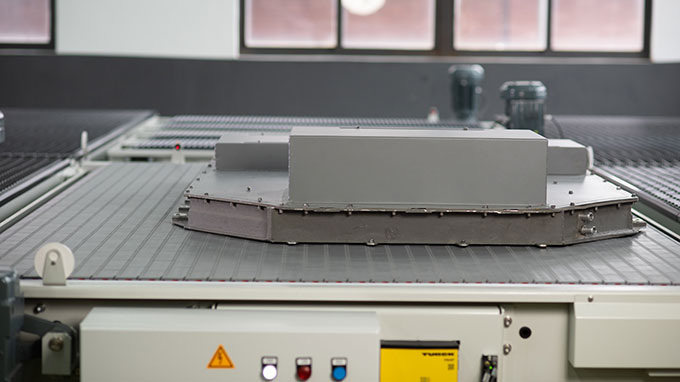

전체 표면에 걸쳐 EV 배터리 모듈을 지원하는 것은 DARB 기술의 주요 이점 중 하나입니다

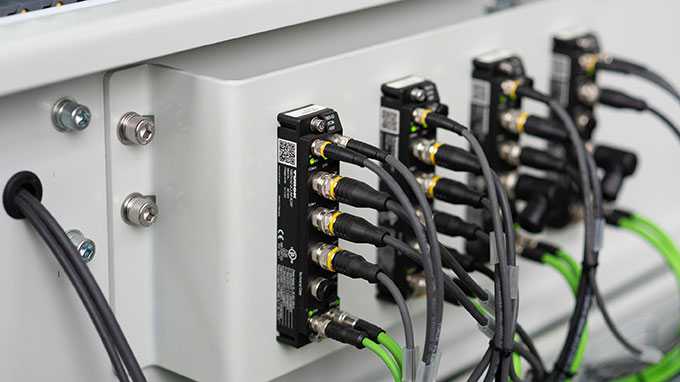

터크의 IP67 I/O 모듈 포트폴리오는 모듈식 기계에 대한 원활한 분산 접근 방식을 보장합니다

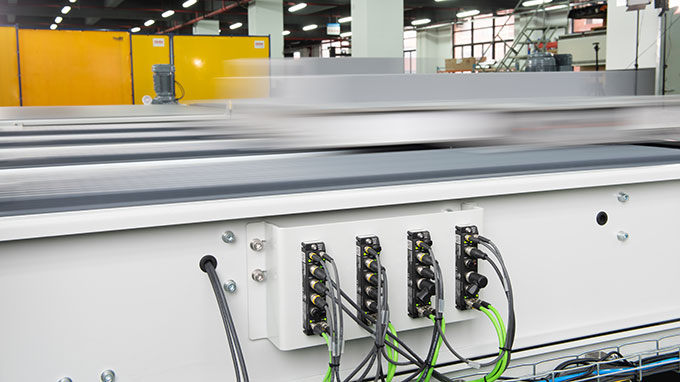

IP67 접근 방식으로 케이블 연결 및 문제 해결이 쉬워져 시운전 및 시장 출시 시간이 단축됩니다

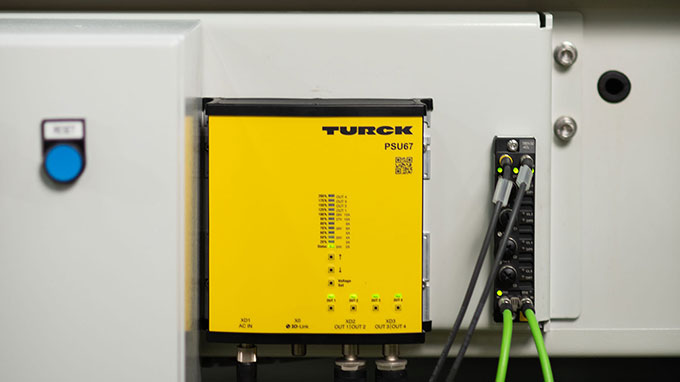

견고한 PSU67 전원 공급 장치는 필요한 모든 전압에 대해 빠른 케이블 연결과 손쉬운 설치를 제공합니다

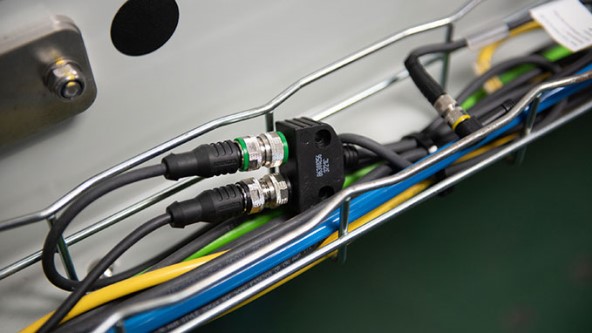

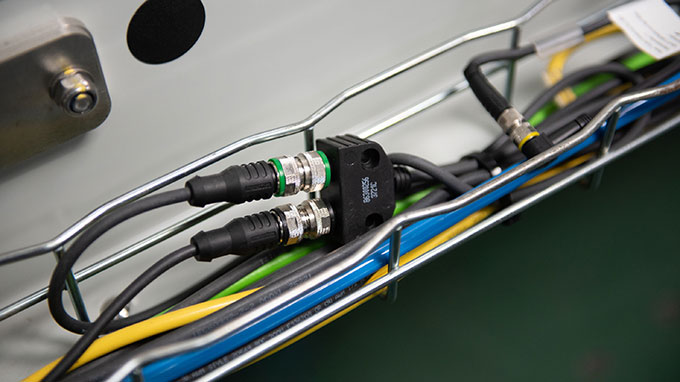

Poka-yoke 연결을 위한 색상 코딩 링이 있는 M12 커넥터 덕분에 빠르고 문제 없는 케이블링

운송 전문 회사인 암스테르담 Intralox 자동차 팀의 비즈니스 개발 분석가인 Martina Costa는 "전기 자동차 제조업체가 필요로 하는 요구 사항을 충족하기 위해 운영을 매우 공격적으로 확장해야 하는 고객이 있습니다."라고 말했습니다. 다양한 산업을 위한 자재 취급 기술. “배터리 제조업체는 새로운 그린필드 공장을 건설하는 것만으로는 그렇게 할 수 없습니다. 기존 시설의 처리량을 늘려야 합니다.”

Intralox의 DARB 기술은 Dual-Stacked Angled Roller Belt의 약자로 라인 이동에 수직으로 최대 90도까지 품목을 이동할 수 있습니다. DARB 기술은 EV 배터리 생산 물류에 대한 세 가지 중요한 요구 사항, 즉 확장성, 유연성 및 팔레트 없이 배터리를 직접 처리할 수 있는 기능을 완벽하게 준수합니다.

문제: 확장성이 떨어지는 중앙 PLC 솔루션

일부 리튬 이온 배터리 제조업체는 이미 생산 시 DARB 장비의 기능을 활용하고 있습니다. 그러나 회사는 성장하는 배터리 산업을 위한 최적의 컨베이어를 찾을 때 더 많은 개선의 여지가 있음을 확인했습니다. Intralox는 OEM(Original Equipment Manufacturer)이지만 DARB 장비의 자동화는 전통적으로 Intralox 지침을 사용하는 내부물류 시스템의 통합자가 수행합니다. “우리는 커뮤니케이션에서 많은 노하우가 손실되기 때문에 이 프로세스가 항상 효율적이지 않다는 것을 깨달았습니다. 우리는 DARB를 지속적으로 판매하지만 통합업체는 가끔씩만 판매합니다. 이는 모든 당사자에게 어려운 일이 될 수 있습니다.”라고 ISC의 Intralox 제품 관리자인 Martin Benavidez는 설명합니다. 약어는 "Intralox Smart Carryway"의 약자로 DARB 제품 라인을 포함하여 Intralox 기계를 제어하기 위한 자동화 솔루션 개발을 목표로 하는 혁신적인 프로그램입니다. Benavidez는 ISC의 제품 디자인 관리자인 Lazlo Kleczewski와 함께 프로젝트를 주도하고 있습니다.

분산형 IP67 제어를 바탕으로 유연성 제공

솔루션은 Intralox의 소프트웨어 로직이 포함된 소형 IP67 블록 모듈인 ISC CAM(Intralox Smart Carryway는 Carryway Automation Module에 의해 제어됨)으로 전기 캐비닛 없이도 장비의 성능을 극대화합니다. 터크스 TBEN-S는 ISC CAM을 위한 하드웨어 플랫폼을 제공합니다. 다중 프로토콜 기능 덕분에 최소한의 제품 변형으로 광범위한 고객에게 서비스를 제공할 수 있습니다. 터크의 멀티프로토콜 장치는 Profinet, Modbus TCP 및 이더넷/IP 프로토콜을 지원하고 사용자 개입 없이 네트워크에서 말하는 이더넷 프로토콜에 맞게 스스로 조정합니다. 이를 통해 관련된 모든 당사자의 개선이 가능합니다. 통합자는 몇 가지 기본 지침을 전달하도록 PLC를 프로그래밍하기만 하면 되므로 DARB 장비를 통합하고 시운전하는 데 드는 노력과 위험을 줄일 수 있습니다. 최종 사용자는 항상 장비에 사용되는 최신 자동화 지식을 보유하고 DARB 장비에 대한 완전한 Intralox 지원을 신뢰할 수 있습니다. ISC CAM은 고전적인 자동화 구조가 제기한 많은 문제를 해결합니다.

분산 자동화가 있는 DARB 데모 루프

EV 배터리 산업을 위한 핵심 운반 솔루션으로 DARB 기술을 선보이기 위해 Intralox는 잠재 고객이 기술의 기능에 대한 인상을 받을 수 있는 상하이에서 데모 루프를 구축했습니다. 그 외에도 루프는 분산 자동화의 이점을 보여줍니다. DARB 장비의 각 부분에는 운반로 자동화를 위한 자체 ISC CAM이 있으며 모터 제어 및 안전과 같은 루프의 기타 주요 자동화 기능은 다른 간단한 모듈에 분산되어 있습니다. 그 결과 하드웨어와 소프트웨어의 높은 수준의 모듈성으로 인해 설정, 문제 해결 및 컨베이어 추가 또는 제거와 같은 수정이 개선됩니다.

추가 정보

전체 기사 다운로드 – more12352e [PDF, 0,83 MB]
