소형 장비를 위한 고급 안전 제어

컴팩트 안전 컨트롤러 SC10은 테이블 조립 스테이션을 위한 두 개 이상의 안전 릴레이 모듈을 대체할 수 있는 비용 효율적인 대안입니다

반자동 테이블 조립 스테이션의 안전을 위해 설계된 제품은 신뢰할 수 있는 성능을 보장하고 필요한 모든 안전 표준을 충족시키기 위해 적극적으로 모니터링 해야 합니다. SC10 시리즈 안전 컨트롤러가 세 가지 안전 릴레이 모듈을 작고비용 효율적인 한 개의 유닛에서 어떻게 직관적이고 사용하기 쉬운 디자인으로 안정적인 성능을 제공하는지 자세히 알아보십시오.

사용 시 이점

무상 제공되는 안전 컨트롤러 소프트웨어는 아이콘 기반의 드래그 앤 드롭 사용자 인터페이스를 통해 시운전을 보다 쉽고 빠르게 수행합니다
다양한 IO 기능: SC10 에는 각 6개의 앰프가 있는 2개의 듀얼 채널 릴레이 출력이 있으며, 보다 효율적인 터미널 사용을 위해 출력으로 변환 가능한 4개의 입력을 포함한 10개의 입력이 있습니다.
하나의 장치로 둘 이상의 안전 릴레이를 대체하여 효율성을 최대화하고 비용을 절감합니다

테이블 조립 스테이션은 작업자를 보호하기 위해 특정 안전 규정을 준수해야 합니다

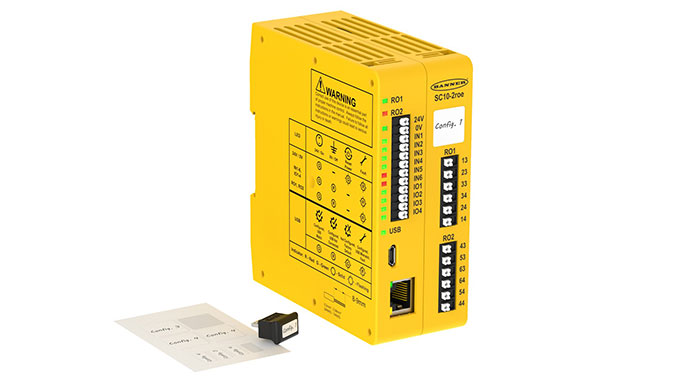

컴팩트 SC10 안전 컨트롤러 시리즈는 다수의 장치 성능을 모니터링합니다
컨트롤러는 드래그 앤 드롭 PC 구성을 통해 간단한 프로그래밍을 제공합니다

테이블 조립 스테이션의 안전 유지

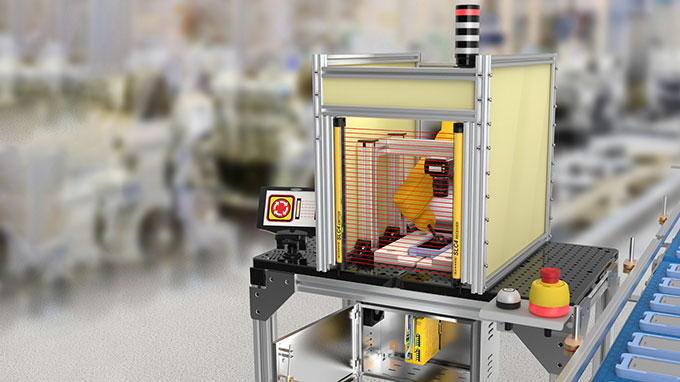

전자 제조업체는 종종 반자동 테이블 조립 스테이션을 사용하여 제품을 제작합니다. 그러나 이러한 반자동 구성요소의 움직임은 위험할 수 있습니다. 작업자를 보호하기 위해 SLC4 안전 라이트 커튼이 부품이 공급되는 지점에 설치되었으며, 서비스 액세스에는 SI-MAG 비접촉식 안전 스위치가 포함된 견고한 안전 도어와 각 조립 스테이션 전면에 30 mm 비상 정지 버튼이 설치되었습니다. 지금까지 안전 구성 요소와 기계를 연결하기 위해 하나의 기능 안전 릴레이 모듈이 각 소형 장비에 설치되어 사용자가 시작 및 정지 기능을 안전하게 제어할 수 있도록 하였습니다.

간소화된 안전 제어

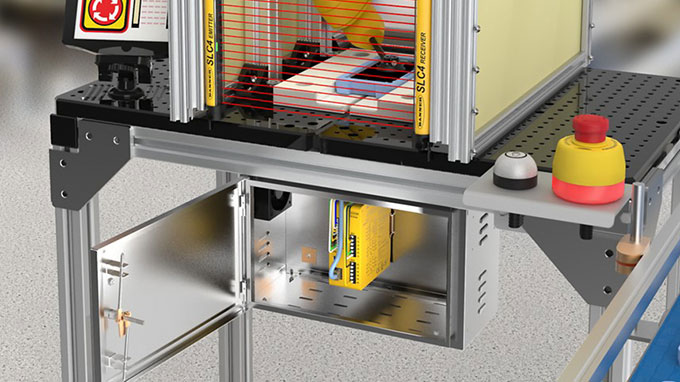

프로세스를 보다 간단하게 만들기 위해 각 테이블 조립 스테이션의 캐비닛에는 SC10 안전 장치가 장착되어 있습니다. SC10 컨트롤러는 여러 안전 릴레이 모듈의 역할을 수행하므로 개별 안전 구성 요소마다 전용 안전 릴레이 모듈이 필요하지 않습니다. SC10은 설치가 쉽고 DIN레일에 공간을 절약하기 위해 배선을 단순화하는 비용 효율적인 솔루션입니다.

이 안전 제어 모듈은 직관적이고 아이콘 기반의 드래그 앤 드롭 사용자 인터페이스를 통해 추가, 삭제, 추가 장치 연결이 간편합니다. 소프트웨어 내에서 장치가 변경되면 소프트웨어에서 자체적으로 최소한의 배선과 효율적인 터미널 사용이 가능한 최상의 터미널 할당을 제안해줍니다. 이 기능 ATO (Automatic Terminal Optimization)을 통해 장치 추가용 입력 수를 10개 에서 14개로 확장할 수 있습니다.

사용자 요구에 맞춰 구성을 설정한 후, 데이터 파일을 SC-XM3 외장 하드 드라이브에 저장할 수 있습니다. 설정, 네트워크 설정 및 암호 등의 드라이브의 정보를 각 SC10 모듈의 마이크로 USB 포트에 연결하여 SC10 모듈에 로딩할 수 있습니다.

하나의 제품으로 더 다양한 기능을 수행

장비 가동 중지 시간은 곧장 생산 손실로 이어집니다. 가능한 한 가동 중지 시간을 피하기 위해, 산업용 이더넷 통신을 통해 배너의 SC10과 다른 장치 간의 양방향 통신을 활용하고 고급 진단 기능을 사용하여 문제를 진단하고 해결할 수 있습니다. 각 장치는 256개의 가상 비안전 출력 및 80개의 안전 입력을 구성할 수 있습니다. 따라서 더 많은 IO 단자로 안전 컨트롤러를 어지럽히지 않고, PLC 또는 표시등과 같은 비안전 출력 장치와 수동 리셋과 같은 입력 장치를 쉽게 연결할 수 있습니다.
