상태 데이터 전송을 위한 제어 캐비닛 모니터

터크의 IMX12-CCM 제어 캐비닛 모니터와 Beckhoff의 엣지 디바이스를 사용하면 NOA 데이터 모델의 제어 캐비닛에서 활력 데이터를 수집하기 위한 간단한 개조가 가능합니다

상태 데이터 전송이 프로세스 통신과 분리되도록 NAMUR은 프로세스 통신과 병렬로 실행되고 무결성을 보장하는 개방형 아키텍처(NOA) 데이터 모델을 개발했습니다. Beckhoff와 함께 터크는 Bilfinger Engineering & Maintenance GmbH 테스트 연구소의 데모 시스템을 사용하여 이 병렬 채널을 기존 시스템에 쉽게 설정할 수 있음을 보여줍니다. IMX12-CCM 제어 캐비닛 모니터는 HART를 통해 제어 캐비닛에서 에지 장치로 활력 데이터를 전송하고, 이를 OPC-UA를 통해 NOA 모델의 상위 레벨 시스템으로 전송합니다.

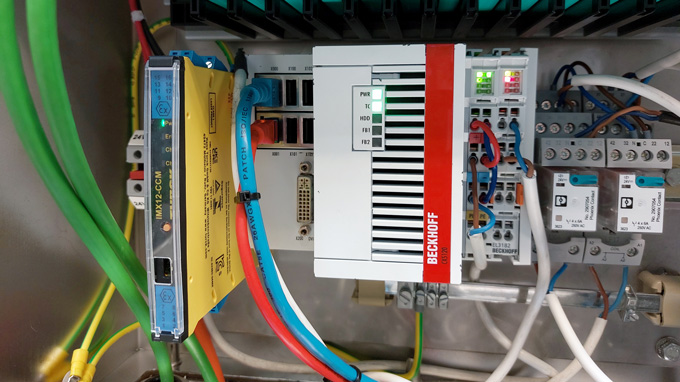

활력 데이터는 IMX12-CCM에 의해 기록되고 HART를 통해 엣지 장치로 전송됩니다
터크와 Beckhoff는 NOA 데이터 모델에서 활력 데이터를 전송하는 솔루션을 테스트했습니다

IT와 프로세스 산업의 혁신주기는 근본적으로 다릅니다. 예를 들어 암모니아와 같은 표준 화학물질의 합성은 기본적으로 100년 동안 동일했으며 규모와 효율성 측면에서 주로 조정되었지만 IT 혁신은 동일한 일관성을 유지하면서 시간이 지남에 따라 연속적인 파도로 발전합니다.

프로세스를 최적화하고, 효율성을 높이고, 유지 관리를 계획하고, 계획되지 않은 시스템 가동 중지 시간을 방지하려면 먼저 핵심 프로세스의 데이터를 넘어서는 추가 변수를 측정하는 것이 중요합니다. 이를 달성하려면 기존 시스템에 추가 운영 데이터를 기록하고 적절한 분석 도구로 전달해야 합니다.

NAMUR 개방형 아키텍처

NAMUR는 NOA(NAMUR Open Architecture)를 통해 기존 제어 시스템을 변경하지 않고 프로세스 산업의 자동화 아키텍처를 확장하는 개념을 개발했습니다. NOA의 목적은 더 높은 수준의 어플리케이션을 위해 현장 수준의 정보를 제공하는 것입니다. 소위 두 번째 채널은 브라운필드 시스템과 같이 특히 필요한 경우 추가 하드웨어를 사용하여 설정할 수 있습니다.

제어 캐비닛 상태 데이터 획득

제어 캐비닛은 민감한 측정 및 제어 장비를 보호하고 열악한 환경 조건에서도 사용할 수 있도록 하는 데 사용됩니다. 예를 들어 잠금 메커니즘이나 씰 결함으로 인해 이 보호 기능이 더 이상 제공되지 않으면 설치된 구성 요소에 오류가 발생하여 잠재적으로 시스템이나 기계에 오류가 발생할 수 있습니다.

간편한 상태 모니터링: IMX12-CCM 제어 캐비닛 모니터

터크는 몇 년 전 제어 캐비닛, 온도, 습도 및 도어 폐쇄의 가장 중요한 필수 매개변수를 모니터링하기 위해 쉽게 개조할 수 있는 장치를 개발했습니다. IMX12-CCM 제어 캐비닛 모니터는 탑햇 레일에 장착할 수 있으며 너비는 12.5mm에 불과해 제어 캐비닛의 거의 모든 틈새에 맞습니다. 이 장치는 본질 안전 장비로도 승인되었으므로 폭발 가능성이 있는 환경에서 직접 사용할 수도 있습니다. 온도, 상대 습도 및 도어 간격에 대한 프로세스 데이터는 표준화된 HART 프로토콜을 사용하여 상위 수준 제어 시스템으로 전송됩니다. 연초 업데이트에 이어 IMX12-CCM 제어 캐비닛 모니터는 이제 햅틱 버튼을 사용하여 보다 직관적으로 작동할 수 있으며 섭씨 +25~70도의 온도 범위에서도 사용할 수 있습니다.

엣지 디바이스는 NOA 데이터 모델에서 활력 데이터를 전달합니다.

Beckhoff는 추가 필드 장치를 읽을 수 있는 NOA용 에지 장치(예: CX8110)를 개발했습니다. 이는 컨트롤러, 컨트롤러에 설치된 소프트웨어 프로젝트 및 연결할 I/O 모듈로 구성됩니다. NOA 엣지 디바이스는 디바이스로부터 활력 데이터를 읽고 제공할 수 있습니다. 프로세스 산업에서 널리 사용되는 HART 프로토콜을 사용합니다.

팀워크: NOA 개념 통합이 성공적으로 테스트되었습니다.

터크 제어 캐비닛 모니터는 지정된 매개변수를 사용하여 제어 캐비닛의 수명을 확인하기 위한 기본 데이터를 제공합니다. Beckhoff 엣지 장치와 결합된 CCM의 HART 인터페이스를 사용하면 이제 NAMUR 개방형 아키텍처에 따른 모니터링 및 최적화를 위해 이 정보를 쉽고 안전하게 추출할 수 있습니다. 정보를 전달하기 위해 EL3182 HART 입력 터미널과 Beckhoff의 TwinCAT용 OPC UA 서버가 에지 장치에 사용되었습니다.
