I/O 시스템 Excom, I&C 룸 공간 절약

Chevron Phillips Chemicals International NV에서 터크의 excom 방폭 리모트 I/O 시스템을 사용하여 I&C룸의 많은 공간을 절약하고 있습니다

Beringen에 위치한 Chevron Phillips Chemicals International NV (CPChem) 벨기에 공장의 Honeywell 제어 시스템에 사용된 I/O 시스템이 제조업체에 의해 단종되었고, CPChem은 터크의 excom으로 이전 시스템을 교체하였습니다. 터크 메카텍은 excom 랙과 CPS를 위한 특수 마샬링 패널이 있는 사전 배선된 제어 캐비닛을 준비했으며, 현장에서 매우 빠르게 시운전할 수 있었습니다. 현재 excom은 이전에 많은 공간을 차지했던 별도의 방폭 격리를 통합하기 때문에 I&C 룸에서 상당한 공간을 절약합니다. 모든 I/O가 1종 및 2종 폭발위험구역 또는 안전 구역에 있든 관계없이 동일한 방식으로 작동된다는 사실은 또 다른 이점입니다.

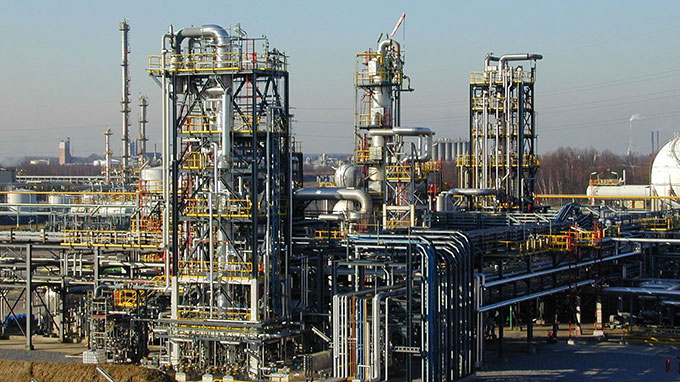

벨기에 베링겐의 CPChem 플랜트

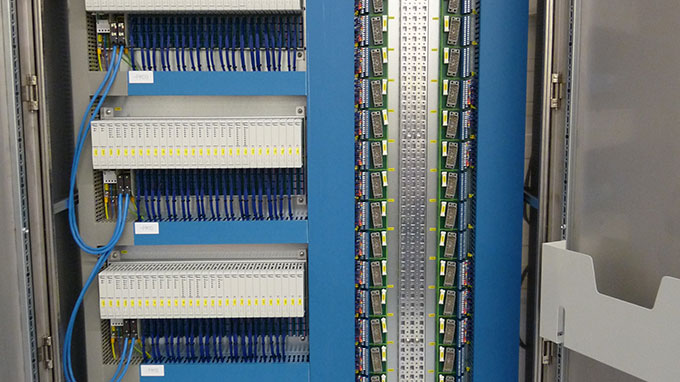

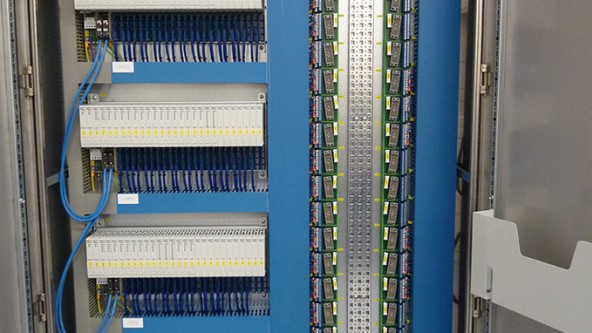

연결 준비 완료: 터크 메카텍은 특별 마샬링 패널에 excom으로 제어 캐비닛을 사전 배선했습니다

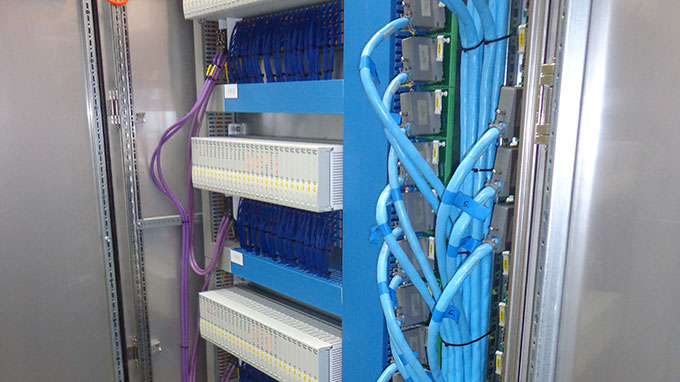

현장 연결을 구현하기 위해 대형 커넥터만 설치하면 됩니다
Chevron의 엔지니어 Sarah Gyssels

석유 화학 회사 인 Chevron Phillips Chemicals International NV에서 터크의 excom을 사용하여 이전 I/O 시스템과 Ex 격리를 동일한 하우징으로 대체합니다. 이것은 공장 확장 및 혁신적인 기술을위한 공간을 I&C 공간에 만드는 효과를 가져 왔습니다. Beringen의 공장은 2011년 말 이후 Chevron Phillips Chemicals International NV (CPChem)에 속해 있습니다. 1991년 핀란드 정유 공장 Neste에 의해 설립되었습니다. Beringen공장은 합성 오일 및 윤활제에 사용되는 폴리 알파 올레핀 (PAO)의 제조에 중점을 두고 있습니다. 이 오일은 주로 자동차 산업 및 기타 산업 분야에서 사용됩니다.

파일럿 프로젝트

CPChem은 우선 I/O 카드를 excom 랙으로 교체한 하나의 제어판으로 파일럿 프로젝트를 시작했습니다. 이는 1종 또는 2종 폭발 위험 구역의 필드 장치에 대한 본질 안전 신호용이었습니다. 파일럿 프로젝트가 성공적으로 완료되면 excom을 사용한 후속 프로젝트가 계획하였습니다. 파일럿 프로젝트의 초기 발견 : Excom은 많은 공간을 절약합니다. 다른 시스템의 경우 1종 폭발 위험 구역의 신호에 대한 별도의 Ex 분리가 필요합니다. excom을 사용하면 신호 처리 및 Ex 분리가 단일 하우징에 통합됩니다. 시범 프로젝트 후, CPC는 5개의 제어 캐비닛을 기존 시스템의 장치로 교체하기 위해 excom이 있는 3개의 제어 캐비닛만 있으면 가능하다는 것을 확인했습니다.

성공적인 파일럿 프로젝트 후 CPChem은 2015년에 총 172개의 I/O를 교체했습니다. 2017년의 후속 프로젝트에서 720개의 신호에 대한 다른 I/O 카드가 excom을 통해 연결되었습니다.

기존 제어 시스템에 빠른 연결

I/O 기술 설치에 소요되는 시간이 짧았습니다. Beringen 공장은 2년마다 최대 14 일의 처리 기간을 갖지만 이 기간 내에 물리적 설치뿐만 아니라, 새로운 장치를 시운전하고 전체 시스템과의 상호 작용을 철저히 테스트해야 했습니다.

터크가 CPChem이 이전에 사용했던 excom 및 특수 마샬링 패널이 모두 장착된 완전 사전 배선된 제어 캐비닛을 공급할 수 있다는 것이 큰 이점이었습니다. 맞춤형 솔루션을 위한 터크의 자체 서비스 제공업체 인 터크 메카텍은 사전 배선되어 마샬링 패널과 연결할 준비가 된 제어 캐비닛을 조립했습니다. 이로 인해 모든 현장 케이블링을 유지할 수 있었기 때문에 CPChem의 설치 시간이 상당히 단축되었습니다.

모든 신호를위한 단일 시스템

본질적으로 안전하지 않은 신호에 대한 I/O 카드의 전체 마이그레이션은 2019년까지 완료해야 합니다. 그때까지 2000개의 I/O가 모두 excom을 통해 연결됩니다.
