액체 매체 공정 안전 식별

터크 빌란트 시스템즈는 선적 확인 스테이션을 통해 Merck KGaA Darmstadt의 액체 및 금속이 포함된 용기를 UHF-RFID 벌크 리딩 작업에서 안정적으로 신속하게 기록할 수 있음을 입증했습니다

팔레트에서 여러 RFID 태그를 안정적으로 감지하는 것은 어려운 일입니다. 특히 다른 물체와 액체가 관련되어 있는 경우에는 더욱 그렇습니다. Merck KGaA Darmstadt에서는 기존 RFID-UHF 게이트 방식의 선적 확인 초기 테스트에서 모든 팔레트를 충분한 속도와 신뢰성으로 읽을 수 있는 것은 아님을 확인했습니다. 하지만 터크 빌란트 시스템의 UHF-RFID 전문가는 이 문제를 해결하고 선적 검증 스테이션을 통해 에탄올 용기 및 임의 방향의 태그까지도 확실하고 신속하게 식별할 수 있음을 입증하였습니다.

  • 읽기-쓰기 가능: 선적 확인 스테이션 테스트

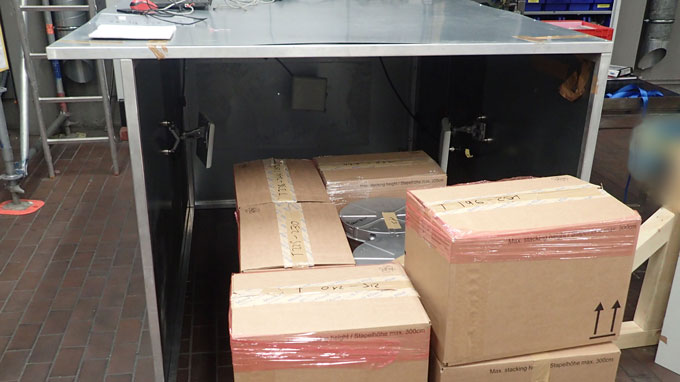

  • 서로 다른 용기와 무작위로 정렬된 태그가 혼합된 팔레트를 충분한 속도로 안정적으로 감지합니다

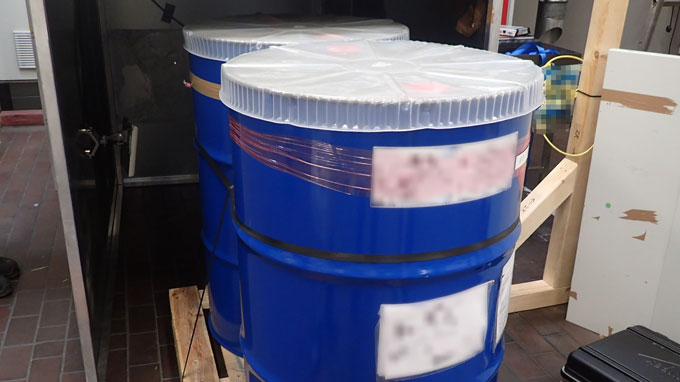

  • 온 메탈 태그는 드럼 자체를 확장 안테나로 사용합니다

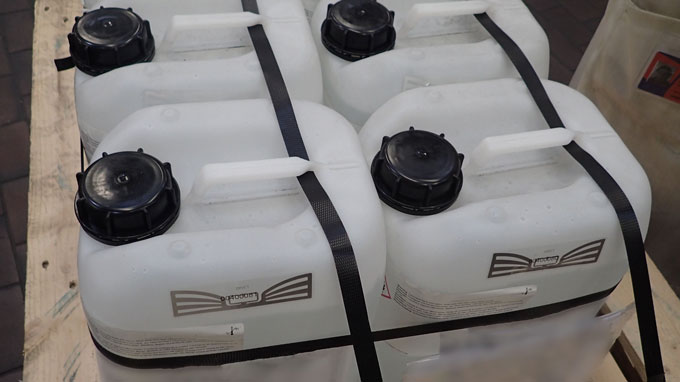

  • 태그가 올바르게 배치되면 에탄올과 같은 극성 액체도 안정적으로 감지됩니다

자체 프로세스 디지털화의 일환으로 Darmstadt에서 배달 기록 및 검증을 어느 정도 자동화할 수 있는지에 대한 질문이 제기되었습니다. Yanick Luca Kleppinger는 지난 해 논문에서 UHF-RFID 기술을 사용한 벌크 리딩에 대한 다양한 용매의 영향을 조사했습니다. 이 연구의 일환으로 Kleppinger는 UHF-RFID 기술로 얼마나 다양한 화학 물질과 용기를 식별 할 수 있는지에 대한 개념 증명을 수행했습니다. 이 타당성 조사를 위한 테스트 설정에서 그는 다양한 컨테이너와 물질을 반영한 7개의 팔레트 예를 사용하여 기술을 테스트했습니다.

기존의 RFID 게이트를 사용한 테스트는 순조롭게 진행되는 듯 보였으나 에탄올 팔레트의 검출은 용매에 따라 검출 차이를 보였습니다. 특히 에탄올 용기의 내부에 고정된 태그는 확실하게 검출되지 않았습니다. 혼합 팔레트 또한 기존의 RFID 게이트에 대한 문제를 여전히 가지고 있었습니다.

선적 확인 스테이션은 금속 벽의 파장 반사를 이용합니다

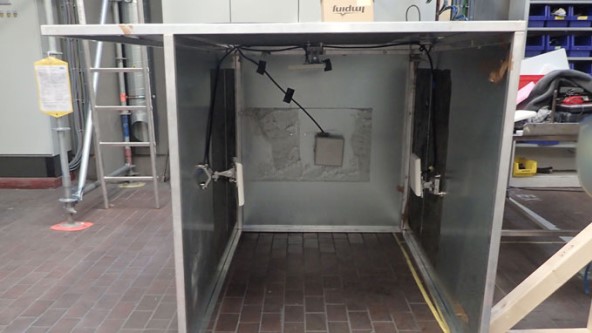

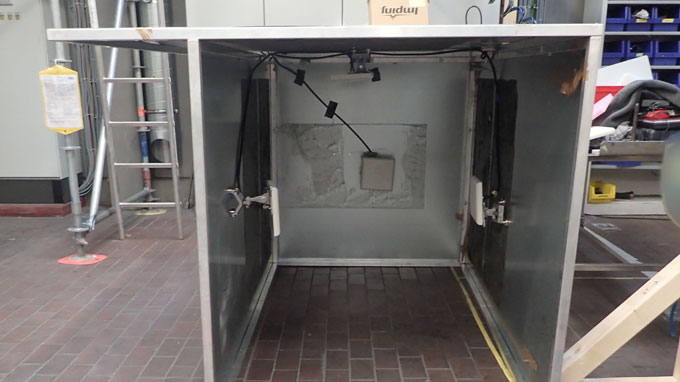

RFID 통합 전문가 터크 빌란트 시스템즈(TVS)의 참여로 솔루션이 탄생했습니다. TVS는 자체 RFID 미들웨어 외에 어플리케이션에 최적화 된 하드웨어를 사용합니다. Merck KGaA Darmstadt의 테스트를 담당한 TVS의 비즈니스 개발 관리자인 Robert Paulus는 “RFID 게이트에서 액체가 포함된 팔레트 감지는 기존 게이트 설정으로는 수행할 수 없습니다. 내부에 고정된 태그는 모든면에서 액체로 둘러싸여 있습니다. 에탄올이 여전히 파장을 흡수하므로 내부 태그가 감지되지 않습니다. Paulus는 “우리는 이러한 종류의 어플리케이션에서 선적 확인 스테이션 (SVS)으로 좋은 결과를 얻었습니다. SVS는 3개의 벽과 천장에 UHF 읽기/쓰기 헤드가 장착된 금속 상자입니다. 식별할 물체가 있는 팔레트가 나머지 개구부를 통해 삽입됩니다

가독성에 중요한 극성
처음 3개의 팔레트를 사용한 테스트에서 3개의 용매가 초고주파에 대해 다른 반응을 보인 것으로 나타났습니다. 에탄올 병이 들어있는 팔레트에서 120개의 태그를 감지하는 데 30초가 걸렸지만 다른 용매를 가진 병을 2초 안에 읽을 수 있었습니다. 병의 태그는 상자의 태그와 거의 동일한 속도로 읽히므로 용매의 특성에 차이가 원인이었습니다. 지금까지의 문헌은 액체가 전자기파에 감쇠 효과가 있다고 알려졌습니다. 3가지 액체는 점도가 비슷하지만 완충 특성이 크게 달랐습니다. Kleppinger는 세 가지 용매를 차별화하는 다른 분자 특성을 찾았습니다. 그의 연구 결과는 물질의 극성이 중요한 요인이었습니다. 이 결과가 추가 테스트를 통해 확인될 수 있다면 UHF-RFID의 가독성에 대한 액체의 영향에 대한 새로운 수준의 연구가 될 것입니다.

성공적인 테스트 결과
선적 확인 스테이션과 같은 판독 장치를 사용하면 검사된 테스트 팔레트를 Merck KGaA Darmstadt에서 선적을 확인하기 위한 모든 재료와 함께 안정적으로 사용할 수 있으며 물류 프로세스에 적합한 시간 내에 판독을 처리할 수 있습니다. 가장 어려운 물질인 에탄올을 사용하더라도 최대 30초의 판독 시간으로 벌크 감지 작업이 성공했습니다. 올바른 금속 태그를 사용한다면 금속 용기도 문제가 되지 않습니다.
