관개 및 배수 펌프의 안전한 원격 유지보수

건설 현장의 IIoT: 터크의 클라우드 솔루션을 통해 Hüdig의 현장 탈수 솔루션 사용자와 운영자는 언제든지 장치 상태에 액세스가 가능합니다

Celle의 Hüdig GmbH & Co. KG는 관개 및 탈수 장치가 포함된 제품을 제조하는 펌프 시스템 전문업체입니다. 관개 펌프는 일반적으로 농업에 사용됩니다. 배수 펌프는 건설 단계에서 지하수를 낮추어야 하는 건설 현장에서 주로 사용됩니다. Hüdig의 영업 관리자인 Lennart Heers는 "이 펌프는 24시간 작동해야 합니다. 왜냐하면 건설 현장 구덩이가 물로 채워지면 상당한 재정적 피해가 발생하기 때문입니다."라고 설명합니다.

기술적으로 탈수 펌프는 두 개의 설치된 펌프로 구성됩니다. 진공을 만들고 랜스를 통해 땅에서 물을 빨아들이는 공기 펌프. 빨대로 음료를 "빨아내는" 것과 같은 방식입니다. 이 물은 여전히 내부에 기포가 있으며 건설 현장의 지면에 있는 중간 탱크의 장치에 수집되어 기존의 워터 펌프를 통해 하천이나 기타 배수구로 직접 배출됩니다.

대형 건설현장의 탈수를 담당하는 전문업체

진공 장치는 거의 모든 건설 현장에서 볼 수 있는 대형 금속 상자입니다. 대규모 건설 프로젝트에서 탈수는 일반적으로 이 작업을 전적으로 책임지는 전문 하청업체에 위탁됩니다. 디벨로퍼로서는 좁은 의미에서 공사에만 전념할 수 있다는 장점이 있습니다. 지하수를 낮추는 실제 작업 외에도 탈수 회사는 허가 및 필요한 문서도 처리합니다. “하지만 이 회사들은 대개 현장에 전혀 없습니다. 그들은 펌프를 설치하고 시작 버튼을 누른 다음 떠납니다. 이후 그들은 정기적으로 와서 모든 것이 제대로 되어 있는지 확인합니다.”라고 Heers는 사이트의 작업 분할을 설명합니다.

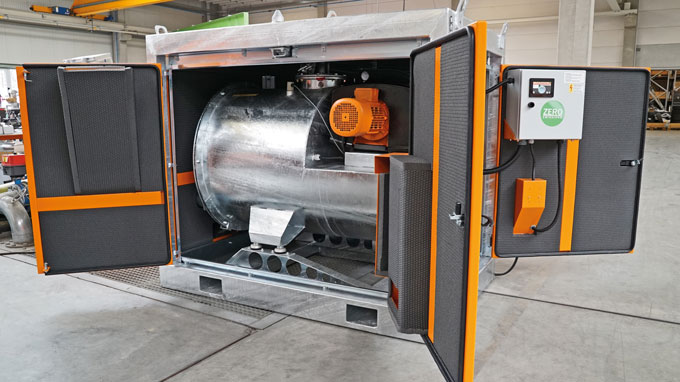

Hüdig의 진공 장치는 건설 현장에서 굴착 구덩이가 물에 젖지 않도록 합니다
Lennart Heers | Hüdig GmbH & Co. KG

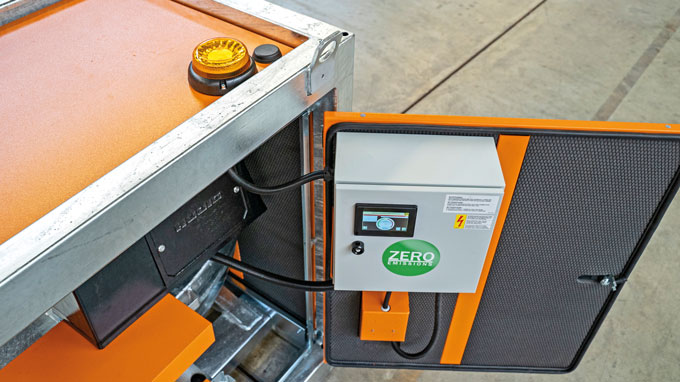

안테나와 신호등은 유닛 상단에 설치됩니다

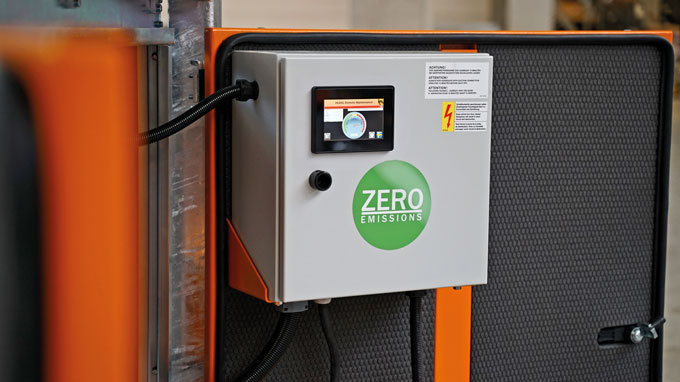

HMI/PLC TX700은 하나의 장치에서 클라우드 연결을 위한 제어, 시각화 및 에지 컨트롤러를 결합합니다

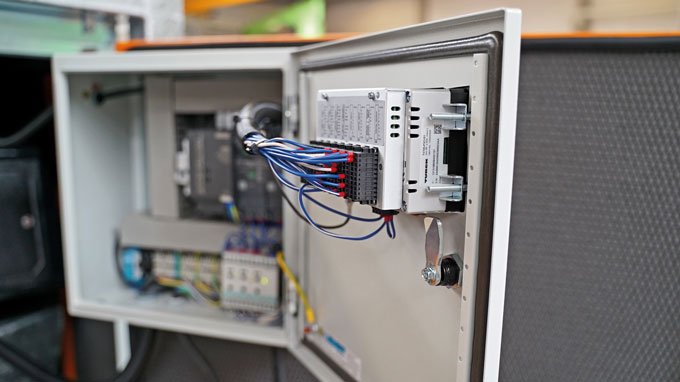

I/O 확장 모듈 및 클라우드 게이트웨이는 TX700 후면에 장착 가능

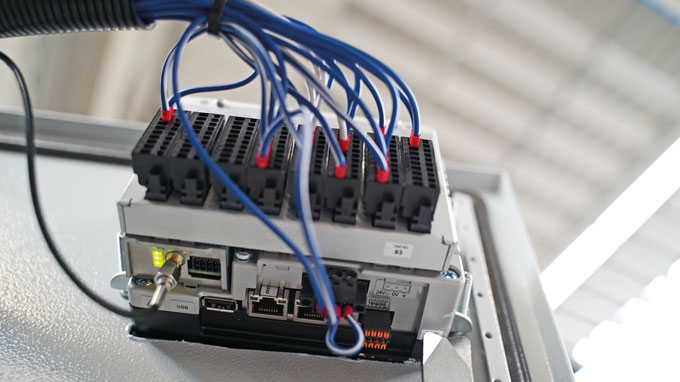

HMI/PLC TX700 사용 시 다양한 인터페이스로 유연성 향상

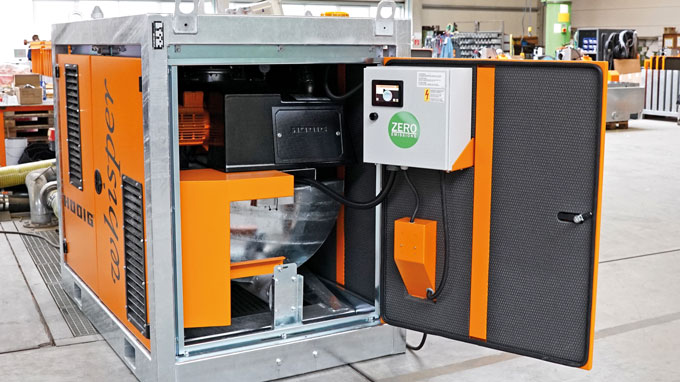

토양의 물은 일시적으로 탱크에 저장되고 그곳에서 수역으로 펌핑됩니다

원격 정보에 많은 비용이 드는 오리지널 솔루션

Hüdig는 먼 거리에서도 펌프가 어떻게 작동하는지 볼 수 있는 가능성을 고객에게 제공하기 위한 목표가 있습니다. 원격 유지 관리를 위한 첫 번째 시스템은 컨트롤러, 통신 모듈 및 디스플레이의 세 가지 구성 요소로 구성되었습니다. 그러나 시스템에는 복잡한 프로그래밍이 필요했습니다. "프로그래머는 컨트롤러와 컨트롤러와 모뎀 간의 통신, 모뎀과 클라우드 간의 통신을 프로그래밍한 다음 디스플레이에 시각화해야 했습니다."라고 Heers는 말합니다.

Hüdig는 타 제조업체의 모뎀이 단종되자 데이터 저장 및 원격 액세스를 위한 대체 시스템을 찾던 중 터크를 통해 원하는 것을 찾게 되었습니다. 필요한 기능은 원래 시스템의 프로그래밍 대부분을 전송할 수 있는 Codesys 기반 컨트롤러와 중앙에서 데이터를 저장하고 검색하기 위한 클라우드 게이트웨이였습니다. 시스템은 또한 경보 메시지와 정보를 보낼 수 있어야 했습니다.

하나의 장치에서 제어, 디스플레이 및 클라우드 통신

터크의 TX700 HMI 컨트롤러는 Hüdig의 의사 결정권자들에게 깊은 인상을 남겼습니다. 모든 요구 사항을 충족하며 제어, 디스플레이 및 클라우드 통신의 세 가지 기능을 단일 장치에 통합하는 이점도 있습니다. 터크로의 전환으로 프로그래밍이 훨씬 쉬워졌습니다. 오늘날에는 로직과 시각화가 이미 통합되어 있으므로 하나의 장치만 프로그래밍하면 손쉽게 가능합니다. 이후 두세 번의 클릭으로 클라우드 관련 변수를 선택할 수 있습니다. 클라우드 솔루션에 대한 영업 관리자는 "이는 하나의 프로그래밍과 하나의 장치가 있고 더 이상 세 개의 장치에 세 개의 프로그래밍이 없다는 것을 의미하므로 당연히 많은 시간과 노력을 절약할 수 있습니다."라고 말합니다.

사이트 관리자는 펌프 상태에 대한 정보 메세지를 받습니다

클라우드 연결이 있는 진공 장치를 사용하는 고객은 자신의 서비스 직원 뿐만 아니라 사이트 관리자를 경고 대상 목록에 포함할 수 있습니다. 이런 식으로 책임자들은 펌프에 문제가 있는지 건설 현장에서 직접 알아냅니다. Lennart Heers는 “호스 연결 해제, RCD 트립 또는 실수로 플러그를 뽑았기 때문에 전원 공급 장치가 중단되는 것과 같은 일상적인 일인 경우가 많습니다. 이것은 또한 경고 메시지가 전송되어 문서화 된 경우 법적 문제와 관련하여 회사에 도움이 될 수 있으며, 메시지의 필수 승인을 설정할 수도 있습니다. 이는 아주 효율적입니다.”라고 말합니다.

결론

“터크의 경우 제어에서 모뎀, 클라우드 솔루션에 이르는 전체 개념이 완벽하게 맞습니다. 그리고 TX700의 터치 디스플레이를 통해 장치를 보다 직관적으로 조작할 수 있습니다.”라고 Heers는 요약합니다. “클라우드 옵션을 주문한 고객은 이제 GSM 통신이 포함된 이전 솔루션과 비교하여 멀리서 진행 상황을 훨씬 더 정확하게 볼 수 있습니다. 압력 강하 메시지만 받는 것이 아니라 압력이 얼마나 떨어졌는지 정확히 확인하고 그에 따라 오류를 평가할 수 있습니다. 불필요한 트립을 피하기 위해 오류가 더 이상 존재하지 않을 때도 메시지가 전송되도록 시스템을 구성했습니다."
