콤바인 수확기의 동물 및 물체 감지

MR15-Q80 레이더 스캐너는 단일 장치에서 충돌 방지 및 3D 물체 감지를 위한 공간 데이터를 제공합니다

농업, 중공업 또는 건설 현장에서 모바일 장비에는 다른 차량, 건물, 동물 또는 물체와의 충돌을 방지하는 시스템이 필요합니다. 터크의 MR15-Q80과 같은 레이더 스캐너는 이에 대한 최상의 데이터를 제공합니다. LIDAR 기술과 달리 레이더는 진동, 충격, 먼지, 안개, 빛 반사와 같은 간섭 요인에 덜 민감합니다. 거울이 요구되지 않기 때문에 기계적으로 더 견고합니다.

사용 시 이점

3개 축의 거리 및 속도 값을 통한 사실적인 3D 공간 매핑
레이더가 먼지, 비, 빛 반사에서도 작동하므로 결함 및 고장 감소
TAS의 3D 데이터 실시간 시각화를 바탕으로 시운전 단순화
하나의 3D 레이더 스캐너로 여러 다른 센서를 대체 가능하여 비용 효율적

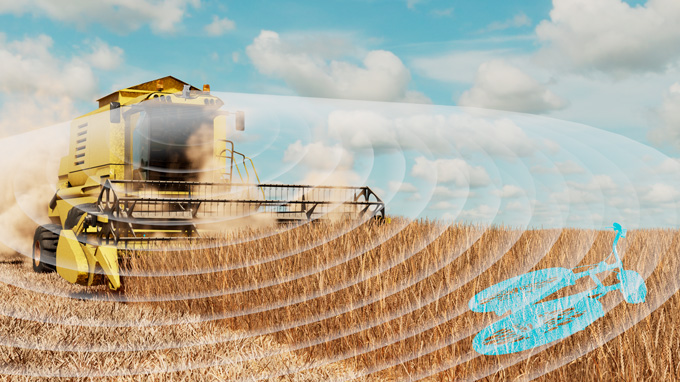

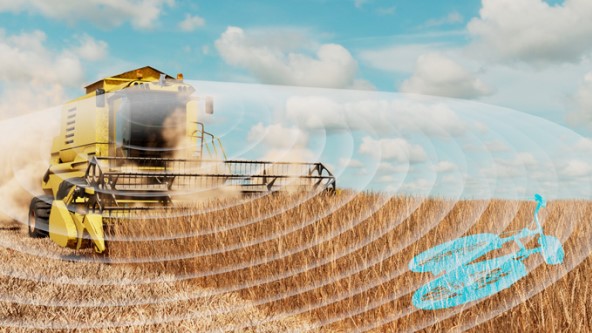

들판에 있는 물체는 탈곡 장치에 막대한 피해를 줄 수 있습니다.

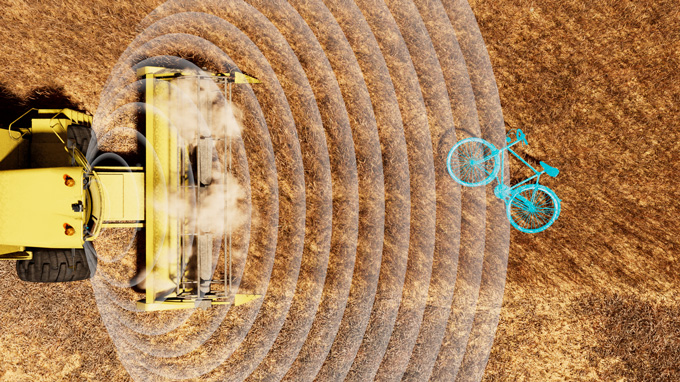

최대 120도의 개방각으로 탈곡기 전면을 감지합니다.
센서는 나무가 늘어선 거리와 다리 아래의 움직임 높이도 모니터링할 수 있습니다.

현장의 동물과 물체 식별

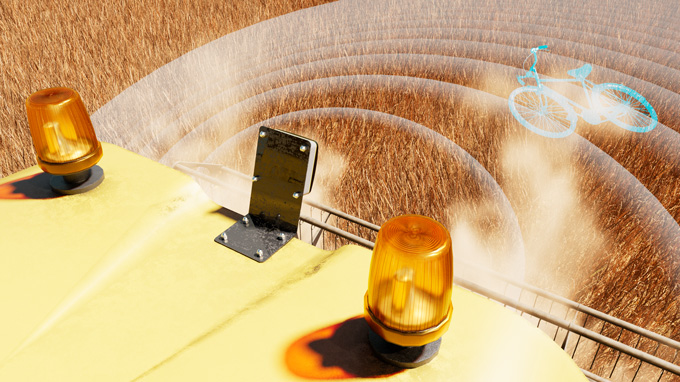

IP67/IP69K 보호등급의 장치인 터크의 레이더 스캐너는 콤바인 외부에 장착할 수도 있고 탈곡 장치에 직접 장착할 수도 있습니다. 적용 예에서 센서는 탈곡 장치에 장착되어 감지 각도를 앞쪽 필드로 향하게 합니다. 15미터의 범위와 수평축의 120도 개방 각도를 갖춘 센서는 동물, 큰 돌 또는 들판에 누워 있는 물체를 감지합니다. 금속과 신체는 밀보다 레이더 광선을 더 집중적으로 반사합니다. 센서는 이러한 차이를 인식하고 경고를 발행합니다. 매개변수를 조정하여 두 개방 각도를 더 좁게 설정할 수 있습니다. 비대칭 각도도 가능합니다. 최대 6개의 경고 반경 또는 3개의 신호 필드를 설정하고 2개의 스위칭 출력에 할당할 수 있습니다.

높이 조절

터크의 3D 레이더 스캐너는 +-50도의 수평 각도도 감지하므로 운전실 위 영역을 모니터링하여 나뭇가지, 교량 또는 터널 아래에서 안전한 운전을 보장할 수 있습니다. 다른 설치 시나리오에서는 센서 데이터를 사각지대 모니터링에 사용할 수도 있습니다.

TAS를 바탕으로 더 쉬워진 시운전

사용자는 TAS 시운전 및 IIoT 소프트웨어를 사용하여 MR15-Q80에 대해 최대 6개의 경고 반경과 3개의 고객별 신호 공간을 설정할 수 있습니다. 외부 개체를 무시해야 하는 경우 TAS에 적절한 개체 필터가 설정됩니다. 레이더 데이터의 실시간 시각화는 시운전 중에도 매우 유용합니다. 모바일 장비 분야의 어플리케이션은 일반적으로 J1939 인터페이스가 있는 레이더 스캐너를 사용합니다. 또는 IO-Link 출력을 갖춘 변형도 사용할 수 있습니다.
