어셈블리 머신용 Sensor to Cloud 올인원 솔루션
설치 시간이 최소화된 다양한 제품: Eberhard AG는 M8 및 M12 커넥터용 고성능 조립 시스템을 구축합니다.
까다로운 작동 조건에서 산업 플랜트, 기계 및 장치를 케이블링할 때 원형 커넥터는 전 세계적으로 가장 일반적인 물리적 인터페이스 중 하나입니다. M12 및 M8은 보다 컴팩트한 장치의 표준 크기로 자리 잡았습니다. 터크는 코딩이 다른 M8 및 M12 원형 커넥터의 자동 조립을 위해 빠른 처리 시간, 확장 가능한 수량 및 최대 공정 안정성을 제공하는 조립 솔루션을 찾고 있었습니다. 이들은 보호 접지(PE) 연결이 있거나 없는 TBEN 블록 I/O 모듈에서 사용되었습니다.
능숙한 특수 머신 빌더
터크의 생산 기획자들은 이미 다양한 생산 현장에서 사용되는 Eberhard AG의 특수 기계로 좋은 결과를 경험했습니다. 따라서 주문은 Baden-Württemberg의 Schlierbach에 있는 회사를 통해 이루어졌습니다. 최대 생산성 및 효율성에 대한 요구 사항은 애플리케이션의 설계 단계에서 이미 명확해졌습니다. 최대 출력, 짧은 설정 시간, 높은 시스템 유연성 및 안정성. "Eberhard AG는 우리 어플리케이션에 가장 신뢰할 수 있고 적합한 파트너라는 것이 입증되었습니다. "우리는 특히 자동차 산업용 100핀 수 커넥터와 같은 플라스틱 부품에 플러그 커넥터 생산 및 접점 삽입에 대한 회사의 탁월한 전문성에 깊은 인상을 받았습니다."
자동 삽입
핀 삽입 기계는 후속 암 커넥터의 플라스틱 코어에 금속 접점을 삽입하고 슬리브와 같은 플라스틱 코어 위로 나중 금속 커넥터 본체를 미끄러뜨리고 미리 접지 연결을 추가합니다. 공정 제어는 Siemens PLC에 의해 처리됩니다. 나머지 자동화 작업은 센서, 안전 라이트 커튼, 블록 I/O 모듈, 직접 클라우드 연결 및 연결 기술을 갖춘 HMI 운영자 패널을 포함하여 가능하면 터크 구성 요소로 구현되었습니다.
-turck-image.jpg)

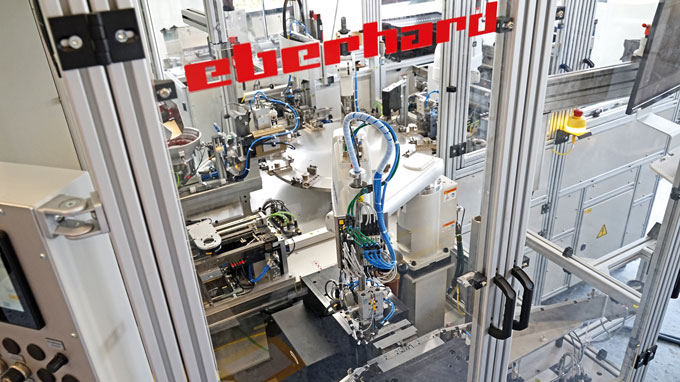

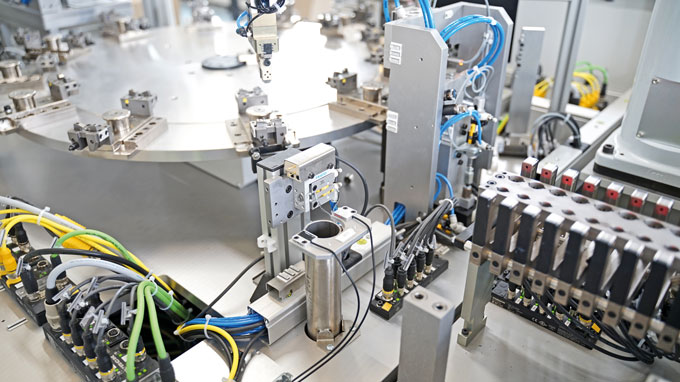

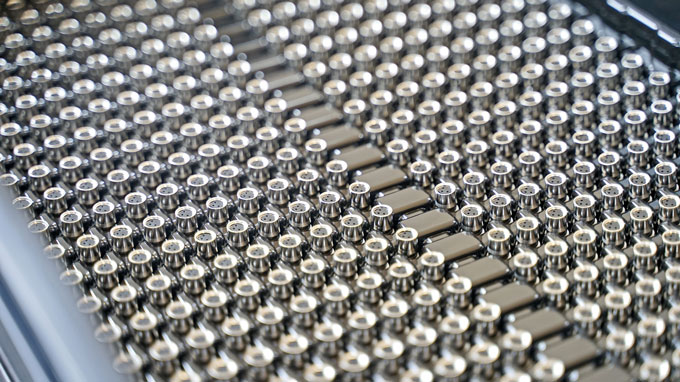

Eberhard 시스템은 다양한 코딩으로 M8 및 M12 원형 커넥터의 효율적인 생산을 보장합니다
Eberhard는 센서 및 I/O 모듈에서 HMI 및 클라우드에 이르기까지 전체 터크 제품군을 활용할 수 있었습니다
Andreas Wißt | Eberhard AG

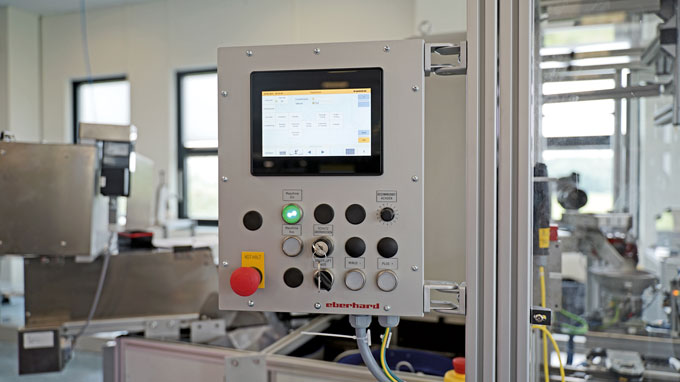

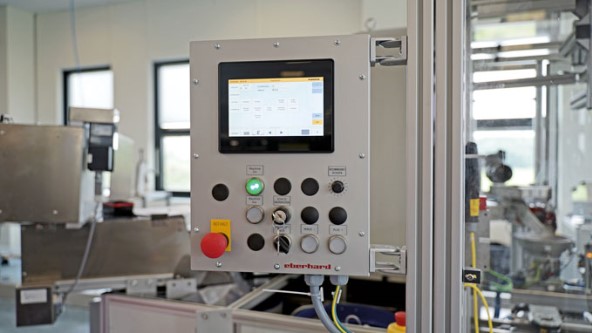

TX700 시리즈의 터크 HMI는 시각화 및 클라우드 연결에 사용됩니다.

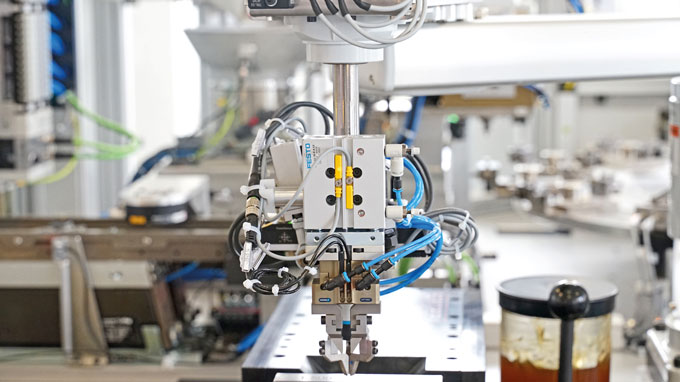

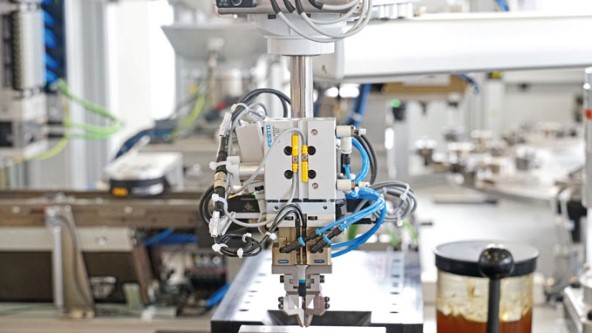

BIM-UNTK 자기장 센서는 피스톤 위치와 그리퍼의 높이를 감지합니다

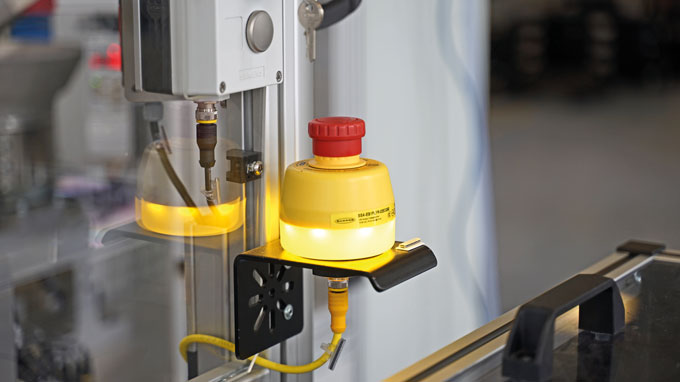

조명식 비상 정지: 누름 버튼 조명의 공간 절약 개념은 거의 찾아볼 수 없습니다

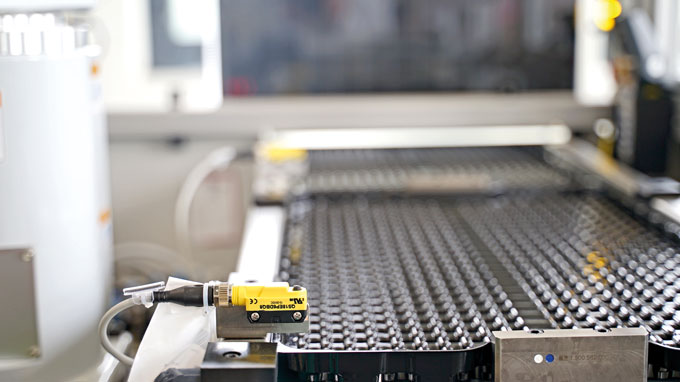

QS18 광전 센서가 완성된 커넥터가 놓인 트레이를 감지합니다
로봇은 플라스틱 부품을 회전 테이블로 이동하고 올바른 위치로 회전시킵니다
-turck-thumbnail.jpg)
.jpg){kind=link}
금속 본체와 마찬가지로 플라스틱 코어도 나선형 컨베이어를 통해 공급됩니다. QS18 광전 센서는 완성된 암 커넥터가 놓인 트레이를 감지합니다. 따라서 배너 엔지니어링의 광학 센서는 플라스틱 캐리어의 질서 있는 공급 및 유출을 보장합니다. 배너 엔지니어링의 안전 라이트 커튼은 팔레타이저의 터널 작업에 사용되어 시스템 작업자가 기계의 위험 구역에 의도치 않게 접근하는 것을 방지합니다. 플라스틱 부품을 공급한 후 카메라 시스템은 가이드 및 구멍 형상을 기반으로 플라스틱 부품의 위치를 측정합니다. 시스템은 로봇이 올바른 위치에서 플라스틱 부품을 집어 올리거나 위치를 수정할 수 있도록 컨트롤러에 각도를 보고합니다. 실제 삽입 위치와 대상 삽입 위치가 일치하면 로봇이 플라스틱 부품을 회전 테이블로 이동하여 적절한 위치로 회전시켜 삽입합니다. 삽입 작업 중에 삽입 헤드에 장착된 QM30 센서는 대시보드를 통해 시각화되는 진동 데이터를 기록하고 상태 모니터링 및 예측 유지 관리에 사용할 수 있습니다.
IO-Link를 통한 플러그 앤 플레이 장치 교체
한 가지 요구 사항은 센서의 플러그 앤 플레이 교체 기능으로, 오류 발생 시 센서를 교체하고 매개변수화를 갱신할 필요 없이 직접 사용할 수 있습니다. 스마트 IO-Link 센서로 충족된 요구 사항입니다. IO-Link 장치의 매개변수 세트는 IO-Link 마스터에 저장하고 모든 교체 장치에 적용할 수 있습니다. 플랜트의 다른 IO-Link 구성 요소는 삽입 헤드의 대형 메인 터미널과 Turck 압력 센서를 포함한 밸브 터미널입니다. Eberhard AG의 소프트웨어 엔지니어링 책임자인 Andres Wißt는 "PS+ 압력 센서는 직관적인 시운전 및 작동을 제공하겠다는 약속을 이행합니다."라고 확인했습니다. PS+ 센서는 플랜트 공압 시스템의 압력 변화를 모니터링합니다. 플랜트가 표준에서 벗어난 값을 제공하는 경우 사용자에게 경고합니다.
유연한 I/O 및 안전 모듈
Eberhard는 Turck의 TBEN I/O 모듈 포트폴리오를 사용하여 IO-Link 신호와 기존 디지털 입력 및 출력 신호를 연결했습니다. Andreas Wißt는 “분산형 블록 I/O 모듈의 다양성과 유연성에 특히 깊은 인상을 받았습니다.”라고 설명합니다. “Turck의 IP67 하이브리드 TBPN-Profinet/Profisafe 모듈은 유연하게 매개변수화할 수 있는 단일 장치에 표준 및 안전 입력/출력을 결합합니다. 이 장치가 할 수 있는 일에 매우 놀랐습니다.” TX700 시리즈 HMI는 시각화를 위한 고정 패널 역할을 하며 클라우드 게이트웨이로도 사용됩니다. "주요 이점"이라고 Wißt는 말합니다. “요구 사항 중 하나는 클라우드용 데이터를 제공하는 것이었습니다. 이는 터크 HMI를 통해서만 가능했으며 어떠한 문제도 없었습니다.”
