수질 관리 및 어류 보호를 위한 믿을 수 있는 펌프 솔루션
지속 가능한 펌프 솔루션은 친환경적인 펌핑 기술을 통해 벨기에 자연 보호 구역의 어류 자원을 보호하며, Turck IO-Link 솔루션(ARGEE 필드 로직 컨트롤러 포함)을 통해 모니터링 및 제어됩니다
"데 블랑카르트" 자연보호구역의 어류 개체군을 보호하기 위해 기계화 및 수자원 관리 솔루션 전문 기업인 반 후스테 BVBA는 정밀 제어 및 저속 회전 메커니즘을 갖춘 펌프를 개발했습니다. 이 펌프는 물고기가 안전하게 통과할 수 있도록 설계되었습니다. 작동 매개변수는 Turck의 IO-Link 솔루션을 통해 기록 및 처리됩니다. TBEN-L5-8IOL I/O 블록 모듈과 ARGEE 프로그래밍 플랫폼은 모든 센서 데이터를 실시간으로 모니터링하고 유연한 조정을 보장합니다.
-turck-image.jpg)
-turck-thumbnail.jpg)
.jpg){kind=link}
벨기에 스테케네에 본사를 둔 가족 기업인 반 후스테 BVBA는 기계화, 수자원 관리 및 금속 가공 분야에서 40년 이상 고품질 솔루션을 제공해 온 파트너입니다. 유압 엔지니어링 시스템 전문 기업인 반 후스테는 상세한 프로젝트 계획 및 생산부터 유지보수, 맞춤형 특수 설계 개발에 이르기까지 폭넓은 서비스를 제공합니다. 자연 보호 구역의 수위 조절은 어류 개체군에 상당한 위험을 초래하는 복잡한 작업입니다. 이에 반 후스테는 플랑드르 환경청(Vlaamse Milieumaatschappij, VMM)으로부터 딕스무이드에 위치한 자연 보호 구역 "데 블랑카르트(De Blankaart)"에 적합한 친환경 펌핑 솔루션 개발을 의뢰받았습니다. 목표는 어류 개체군을 보존하면서 동시에 수위를 효과적으로 조절할 수 있는 어류 친화적인 펌프를 개발하는 것이었습니다.
이 프로젝트의 과제는 압력, 토크, 속도, 유량 등 모든 관련 측정 변수를 정확하게 기록하여 종합적인 펌프 특성 곡선을 작성하는 것이었습니다. 이 특성 곡선은 펌프의 최적 제어 방식을 수립하는 데 기반이 됩니다. Van Hooste의 프로젝트 엔지니어인 Brecht Van Damme은 Turck의 IO-Link 솔루션을 활용했습니다. 측정값은 압력 트랜스미터와 엔코더를 통해 실시간으로 기록되고 IO-Link I/O 모듈에서 처리됩니다. 실시간 모니터링 및 자동 데이터 분석을 통해 펌프의 작동 성능을 지속적으로 점검하고 변화하는 환경 조건에서도 안정적인 작동을 보장할 수 있습니다.
Turck 센서를 이용한 작동 매개변수 수집
반 후스테는 Turck의 다양한 센서를 사용합니다. PT 시리즈 IO-Link 압력 트랜스미터는 측정값을 사용하여 펌프의 유량을 조절합니다. TS700 시리즈 온도 센서는 펌프의 작동 온도를 모니터링하여 과열을 방지합니다. 또한, 엔코더는 속도 센서 역할을 하여 펌프가 항상 지정된 속도 범위 내에서 작동하도록 함으로써 어류가 부드럽게 이동할 수 있도록 합니다.
Turck 센서 외에도 다른 제조업체의 센서도 시스템에 통합되었습니다. 변환기를 사용하여 이러한 센서의 아날로그 출력 신호(전류 및 전압 신호)도 IO-Link 통신 시스템에 통합할 수 있도록 했습니다. 이 변환기는 아날로그 신호를 Turck I/O 모듈에서 처리할 수 있는 표준화된 IO-Link 데이터로 변환합니다.
ARGEE FLC를 이용한 데이터 처리

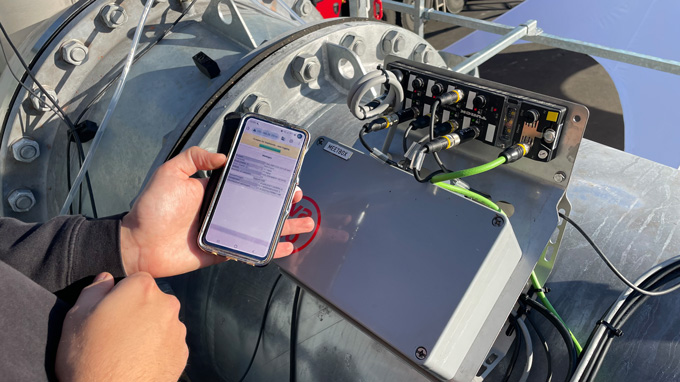

TBEN-L5-8IOL 프로그래밍 가능 I/O 모듈은 통합된 ARGEE 제어 기능을 사용하여 데이터를 처리합니다. 측정된 매개변수는 ARGEE 필드 로직 컨트롤러(FLC)를 사용하여 실시간으로 평가할 수 있습니다. 특성 곡선은 자동으로 Excel 파일에 기록됩니다. 이는 반 후스테가 VMM에 펌프가 필요한 모든 기술 사양을 충족한다는 증거를 제공해야 하므로 공장 인수 테스트(FAT)를 수행하는 데 필수적입니다.
최적화된 안전성 및 효율성

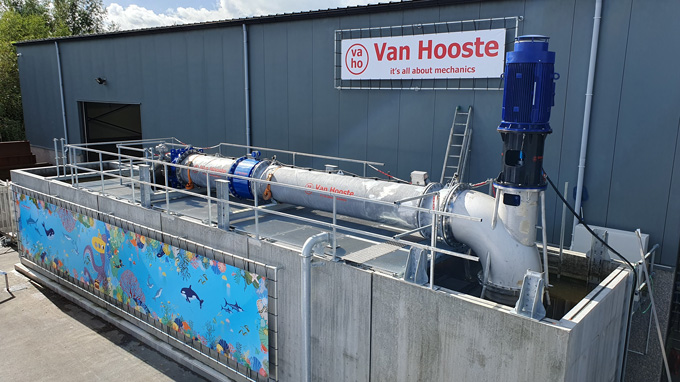

압력, 온도, 속도와 같은 작동 매개변수의 장기적인 기록을 통해 시스템의 전체 수명 주기 동안 작동 효율성을 평가할 수 있으며, 향후 최적화를 위한 견고한 기반을 마련합니다. 이 펌프 솔루션은 지금까지 완료된 벤치 테스트에서 효율성과 작동 신뢰성을 입증했습니다. 초기 측정 결과는 기존 시스템에 비해 어류 폐사율이 크게 감소한 것으로 나타났으며, 이는 지역 어류 개체군 보호 측면에서 기대 이상의 결과입니다. 성공적인 시험 가동을 통해 "데 블랑카르트" 자연 보호 구역에 펌프를 설치할 수 있는 기반이 마련되었습니다. 이 펌프는 곧 지역 어류 개체군 보호 및 보존에 크게 기여할 것입니다. 이로써 이 시스템은 단순한 기술적 쇼케이스 프로젝트를 넘어, 수자원 관리 및 환경 기술 분야에서 유사한 적용 사례를 위한 지속 가능한 모델이 될 것입니다.
프로젝트 엔지니어 브레히트 반 담메는 "반 후스테의 강점은 주로 수자원 관리 구조물 및 시스템의 기계 제작에 있습니다."라고 설명하며, "투르크 멀티프록스의 가장 큰 장점은 긴밀한 협력과 전기 부분의 완벽한 담당이었습니다. 그들은 적합한 부품 선정부터 프로그래밍까지 모든 과정을 책임졌습니다. 덕분에 우리는 아무런 문제 없이 목표를 달성할 수 있었습니다."라고 덧붙였습니다. 정밀한 기계 기술과 전자 제어의 결합으로 모든 기술적, 생태적 요구 사항을 충족하는 시스템이 탄생했습니다.
