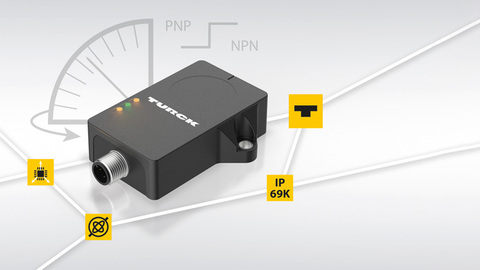

동적 어플리케이션을 위한 측정 원리가 결합된 QR20 기울기 센서
스위칭 출력이 있는 동적 기울기 센서
움직이는 어플리케이션을 위한 MEMS 및 자이로스코프 신호가 결합된 터크의 기울기 센서는 이제 스위칭 출력으로도 제공됩니다.
터크의 QR20 기울기 센서는 자이로스코프 신호와 MEMS 가속도 측정(Micro-Electro-Mechanical Systems)이라는 두 가지 측정 원리의 조합에서 신호를 생성합니다. 이러한 방식으로 센서는 두 가지 측정 원리의 이점을 결합합니다. QR20은 기존 신호 필터보다 훨씬 더 효과적으로 충격과 진동을 차단할 수 있습니다. 따라서 B1NF 및 B2NF 단일 및 2축 기울기 센서는 이동 또는 진동 기계에 대해 이전에 알려지지 않은 수준의 동적 측정을 가능하게 합니다.
임계값 또는 스위칭 윈도우에 도달하면 새로운 QR20 변형이 스위칭됩니다. NO 또는 NC 동작에서 2개의 스위칭 윈도우를 설정하여 사용할 수 있습니다. 스위칭 출력이 있는 QR20은 PNP 또는 NPN 논리 회로의 간단한 스위칭 신호가 특정 경사각에 도달했음을 나타내기에 충분하고 특히 측정 기울기 센서가 요구 사항을 초과하는 어플리케이션에 적합합니다.
사용 시 이점
- 간단한 스위칭 출력을 사용하여 빠른 시운전 가능
- "수준기 기능" 덕분에 손쉬운 장착
- 최대 200g의 내충격성 및 IP69K 보호로 인한 고가용성
- 동적 기울기 센서 신호 덕분에 가능한 더 높은 사이클 속도
- 차폐 케이블, 아날로그 입력 및 IO-Link 포트가 필요하지 않으므로 비용 이점
시운전을 간소화하는 LED 수준기
"수준기 기능"은 장치 설치를 단순화합니다. 여기에서 LED 깜박임은 센서의 수평 위치를 나타내는 데 사용됩니다. 따라서 액세서리 없이 센서를 오류 없이 안정적으로 설치할 수 있습니다. LED에 반투명 플라스틱을 사용하면 LED 렌즈에서 발생하는 하우징의 잠재적인 문제를 제거할 수 있습니다.
이 장치는 포지셔닝 및 리프팅 어플리케이션에도 사용할 수 있습니다. 터크는 4개의 IO-Link 기울기 센서의 기존 포트폴리오에 4개의 장치를 추가하고 있습니다. 정적인 어플리케이션을 위한 B1N 단축 및 B2N 2축 기울기 센서와 동적 어플리케이션을 위한 B1NF 및 B2NF입니다.
산업
- 자동차 산업
- 머신 빌딩
- 물류
- 모바일 장비
주요 기능
- 매우 동적인 측정을 위해 MEMS와 자이로스코프에서 결합된 센서 신호
- 스위칭 출력 및 LED 수준기는 커미셔닝을 단순화
- IP68/69K
