비접촉식 QR24-Ex 센서는 방폭 지역의 먼지로 손상되지 않습니다

방폭 지역을 위한 베어링 없는 IO-Link 엔코더

IO-Link 인터페이스의 터크 비접촉식 엔코더 QR24-Ex는 방진 및 충격 내성으로 방폭 어플리케이션에서 플랜트 가용성을 높입니다

터크가 2종 및 22종, 3GD 폭발 위험 구역에 사용 가능한 비접촉식 엔코더 QR24 모델을 출시했습니다. 특히 비접촉식 측정 원리의 이 제품은 먼지가 많은 환경에서 먼지에 취약한 베어링 가이드형 광학 엔코더보다 우수합니다.

견고함을 위한 비접촉식 설계

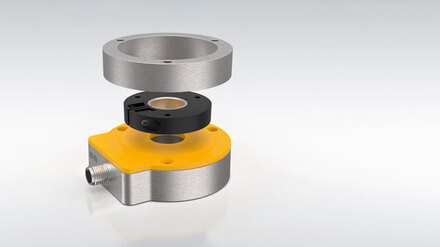

QR24에서 센서와 포지셔닝 장치는 완전히 독립적인 캡슐화된 2개의 장치로 설계되었습니다. 따라서 엔코더는 먼지, 진동, 충격으로부터 보호됩니다.

사용 시 이점

  • 분진 방폭 환경에서 최고의 안전성
  • 완전히 캡슐화된 센서 유닛으로 인한 최고의 가용성
  • 매개변수화 가능한 범용 엔코더로 재고 보유량 감소
  • IO-Link를 통한 IIoT 지원



마그네틱 포지셔닝 요소 타입의 엔코더와 달리 QR24는 간섭 자기장에 대한 저항이 높습니다. QR24-Ex의 일반적인 어플리케이션은 화학, 광업 또는 식품 산업 (제분소 등)에 있습니다. 그러나 섬유 또는 목공 산업의 많은 어플리케이션에서도 3GD용으로 인증된 엔코더가 필요합니다.

IO-Link를 통한 스마트 부가 기능

QR24-Ex는 터크의 프리미엄 엔코더 라인의 제품입니다. IO-Link 인터페이스 V1.1을 통해 신호를 출력하므로 출력 신호 또는 영점과 같은 파라미터를 보다 쉽게 ​​설정할 수 있습니다. 엔코더는 싱글턴 및 회전 수를 기록하는 세미 멀티턴 엔코더로 사용할 수 있습니다. 엔코더는 싱글턴 값에 32비트 IO-Link 신호를 16비트로, 회전 수에 13비트, 진단 데이터에 나머지 3비트를 사용합니다. 이러한 방식으로 언제라도 작동 상태를 확인할 수 있고 유지 보수 간격을 미리 계획할 수 있어 예기치 않은 기계 가동 중지 시간을 효과적으로 방지할 수 있습니다.


산업

  • 식음료 (특히 제분)
  • 목재 가공
  • 화학 및 광업
  • 방폭 및 분진 방폭 관련 산업

주요 기능

  • 영점 및 출력 신호를 자유롭게 파라미터화 가능
  • 분해능: 싱글턴 16비트, IO-Link 모드 32비트
  • 3GD 인증, ATEX 2종, 22종
  • 전자기 간섭 영향없음
  • IO-Link V1.1

관련 자료

어플리케이션: 코어 슈터의 회전 기록

터크의 비접촉식 IO-Link 엔코더 QR24-IOL에 의해 기록된 코어 캐리어의 회전 운동은 장비의 클럭 속도에 큰 영향을 미칩니다

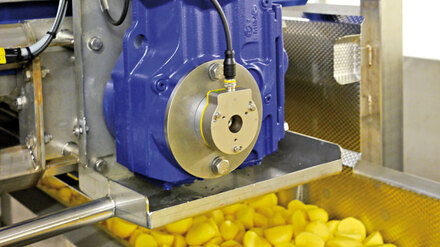

적용 사례: 감자 가공공정에 사용된 비접촉식 엔코더

터크의 QR24 엔코더는 네덜란드에 본사를 둔 Schaap의 감자 가공 구역의 버퍼 컨베이어에서 비접촉식 측정 시스템의 우수성을 보여주고 있습니다


한 눈에 보기: 어플리케이션에 맞는 올바른 엔코더의 선택

효율성 라인에서 비접촉식 감지 기능의 프리미엄 라인까지


제품 정보

QR24-Ex 제품 페이지

데이터 시트, 기술 사양, 매뉴얼, 인증서, CAD 파일 등
