철주조 현장의 적외선 온도 측정
효육적이고 경제적인 솔루션: Friedrich Wilhelms-Hütte Eisenguss GmbH의 철 주조소는 터크의 T-Gage 적외선 센서로 철제 예열을 모니터링합니다
종종 간단한 솔루션으롤 큰 효과를 거둘 수 있습니다. Mülheim에있는 Friedrich Wilhelms-Hütte의 철 주조소에서는 터크의 간단한 온도 측정 기술을 사용하여 주철 레이들을 예열하기 위한 연간 가스 소비를 25 % 줄일 수 있었습니다. 레이들 온도를 측정하기 위해 복잡한 고가의 고온계 측정 장치를 사용하는 대신에, 레이들 외부의 온도를 적외선 측정하는 간단한 방법으로 전환했습니다.
철 주조 공정

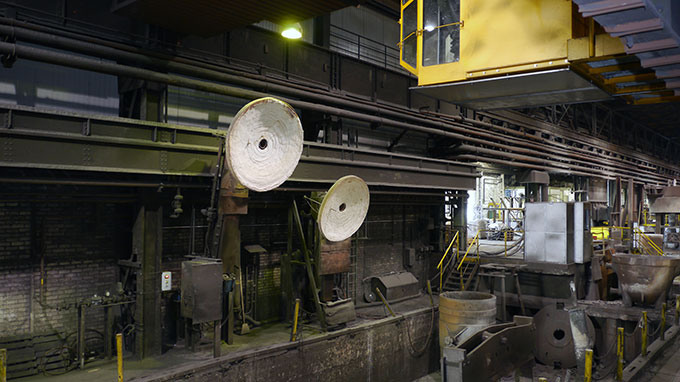

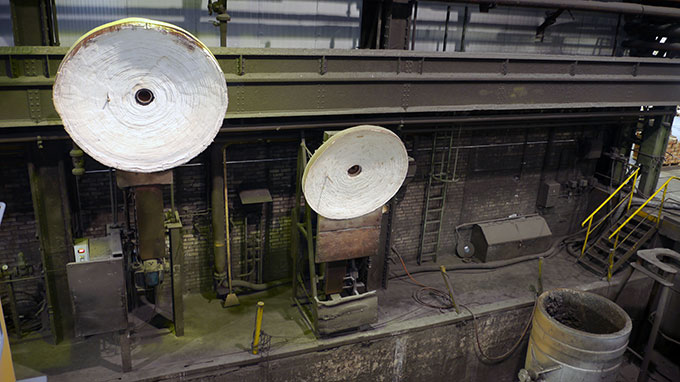

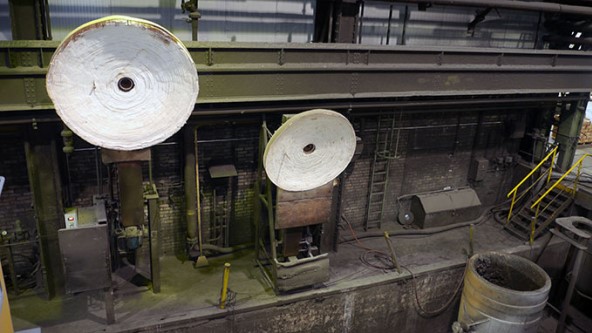

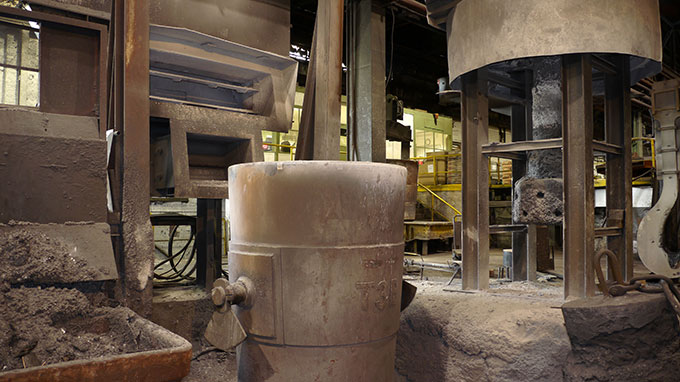

스틸 스크랩은 유도로에서 녹인 후 탄소를 첨가하여 철로 제련됩니다. 액체 금속은 용광로에서 레이들에 부어 크레인으로 운반하고 캐스트 몰드에 부어 넣습니다. 이는 수 톤에 달하는 생산량입니다. 1,200 도의 온도에서 뜨거운 액체 철에 노출되는 것을 견디기 위해 내화 점토가 늘어서 있지만 이는 온도 상승이 느린 경우에만 보호가 가능합니다. 그렇지 않으면 레이들의 내화 점토 라이닝이 손상됩니다. 레이들은 철이 쏟아지기 전에 가스 버너로 800에서 1,000도 사이로 예열됩니다.
국자 난방으로 잠재적 절약
레이들은 그 동안 경험과 추정치에 따라 예열시켰습니다. 그 결과 매월 100 평방미터 아파트에 사는 50 세대의 작은 가족들에게 온수를 공급하고 난방을 할 수 있는 양의 천연 가스가 매달 소비되었습니다. Guido Günther는 “우리는 상당한 절감 효과를 볼 수 있다는 것을 확인했고 주조 공정 및 개별 레이들 온도와 정확히 일치하는 솔루션을 찾아서 레이들의 불필요한 예열을 방지하고, 예열을 최소화하는 방법을 찾았습니다." 기술 지원 및 제련 공장 관리자인 Guido Günther가 전했습니다.
T-Gage 는 비용효율적인 솔루션
터크는 고가의 고온계 측정 대신 적외선 온도 센서를 사용하는 솔루션을 제안했습니다. 주조 레이들 대신 터크 포트폴리오의 T-Gage 온도 센서가 레이들 외부 표면의 온도를 측정합니다. 함께 제공되는 소프트웨어로 외부 온도를 토대로 레이들의 내부 표면 온도를 확인할 수 있습니다. 각 측정 지점마다 설치하는 적외선 센서의 총 비용이 기존에 사용하던 고온계보다 낮았습니다.
적외선과 초음파의 상호 작용

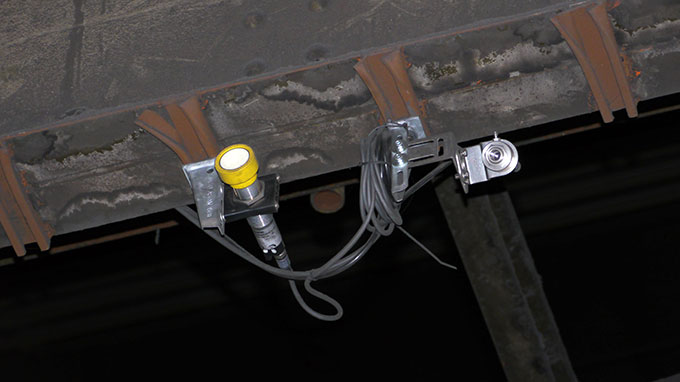

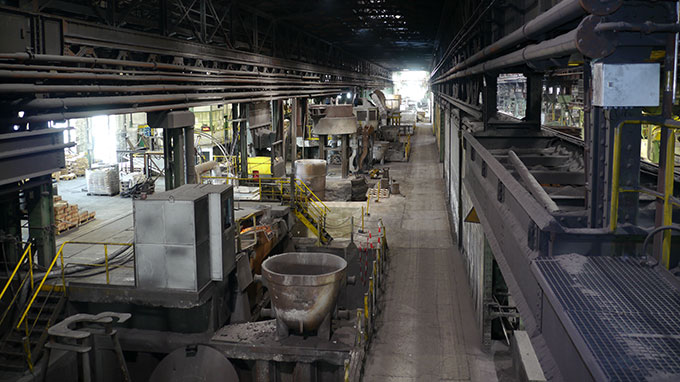

주조 라인에는 6 개의 M18TIP14Q T-Gage 적외선 센서가 설치되어 있습니다. 레이들이 있는 크레인이 사용 전에 항상 센서 중 하나를 지나가도록 장착되어 있습니다. 터크의 초음파 센서 (T30UXDBQ8)도 각 온도 센서 옆에 장착되어 있으며, 이는 통과하는 레이들을 감지하고 온도 측정 프로세스를 시작합니다.
매월 가스 소비 25 % 감소
온도 센서의 아날로그 신호와 인접 초음파 센서의 스위치 신호는 Modbus TCP를 통해 터크의 BL20 필드버스 게이트웨이를 사용하여 FWH의 호스트 컴퓨터로 전송되며, 생산 관리 시스템에서 처리됩니다. 시스템은 언제 레이들이 필요한지 정확히 알고 있습니다. 이 최적화된 공정을 통해 FWH는 철 주물에 대해서만 레이들 가열을 위한 가스 소비를 25 % 줄일 수 있었습니다.
