M12Plus 커넥터를 통한 케이블 상태 모니터링
터크는 Bluetooth Low Energy를 통한 무선 측정값 전송을 포함하여 케이블 상태 모니터링을 플러그 커넥터로 직접 전환하고 있습니다
살펴보기
결함이 있는 케이블 연결 및 접촉 문제는 비용이 많이 드는 공장 가동 중단 시간과 예정되지 않은 유지 관리 작업으로 이어질 수 있으며 이는 가장 빈번한 결함 원인 중 하나입니다. 터크의 스마트 M12Plus 커넥터는 이제 솔루션을 제공하고 전류 및 전압을 측정하여 케이블 및 접점의 상태 모니터링을 가능하게 합니다. 전압 강하 조기 감지 기능으로 케이블을 지속적으로 분석합니다. 각 플러그 커넥터에 고유한 주소가 할당되므로 오류 원인을 식별하고 현지화할 수 있습니다. 이는 문제 없는 공장 운영을 보장하고 비용이 많이 드는 가동 중지 시간이나 예정되지 않은 유지 관리를 방지합니다. M12Plus 커넥터는 예측 유지 관리에 대한 완전히 새로운 접근 방식을 허용합니다.
무선 시스템 및 통신 연결의 추가 개발에도 불구하고 산업의 디지털 전환에는 미래에도 안전한 케이블 연결 솔루션이 필요합니다. 산업용 사물 인터넷(IIoT) 구축이 계속 발전함에 따라 스마트 및 네트워크로 연결된 장치에도 항상 안정적인 통신 연결과 전원 공급 장치가 필요합니다. 따라서 커넥티비티는 산업의 디지털 변혁에서도 중요한 역할을 합니다.
터크는 표준 M12 커넥터부터 스플리터 및 수많은 변형, 맞춤형 코드셋에 이르기까지 수십 년 동안 광범위한 연결 제품을 제공해 왔습니다. 여러 연결 유형 및 케이블 변형을 포함한 터크의 광범위한 제품은 다양한 어플리케이션을 포괄하는 다양하고 유연한 조합 옵션을 생성합니다.
문제를 조기에 발견할 수 있는 기술
그러나 연결 기술 분야에서도 시간은 멈추지 않습니다. 터크의 M12Plus 커넥터는 IMS 커넥터 시스템 및 Fraunhofer EMI와 협력하여 개발된 전압 및 전류 모니터링 전자 장치가 통합된 M12 커넥터로 구성된 이 분야의 최신 혁신 제품 중 하나입니다. M12Plus 커넥터는 심각한 외부의 영향을 받는 케이블의 상태 모니터링을 연결 기술 수준으로 직접 이동시킵니다.
-turck-image.jpg)
-turck-thumbnail.jpg)
.jpg){kind=link}

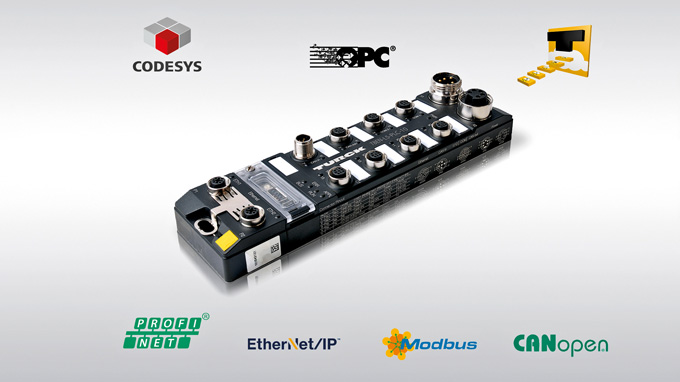

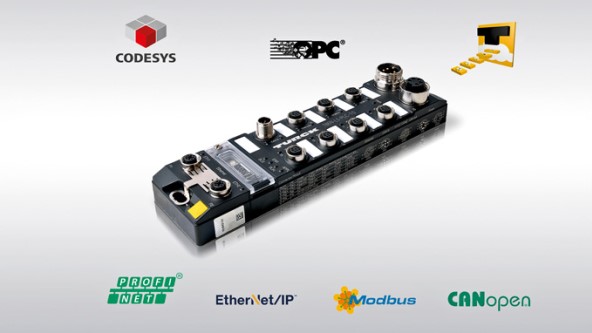

통합된 측정 기술 외에도 M12Plus에는 온보드 블루투스 칩이 있습니다. 이를 통해 전압과 전류를 측정하고 측정된 값을 터크의 TBEN-PLC와 같은 플랜트의 데이터 인터페이스로 보낼 수 있습니다. 블루투스 동글을 사용하면 강력한 IP67 컨트롤러가 블루투스 지원 장치의 호스트를 읽을 수 있으며 최적의 성능을 보장하기 위해 특정 어플리케이션에 맞게 검색 간격을 조정할 수 있습니다. 케이블 데이터는 실시간으로 컨트롤러로 전송됩니다. 이 정보는 연결이 실제로 실패하기 전에도 케이블이나 플러그 접점의 전압 강하와 같은 잠재적인 문제를 확인하는 데 사용할 수 있습니다. 필요한 경우 특정 임계값에 도달하자마자 경보가 발생하도록 컨트롤러를 프로그래밍 할 수 있습니다.
케이블 문제로부터 효과적인 보호 가능

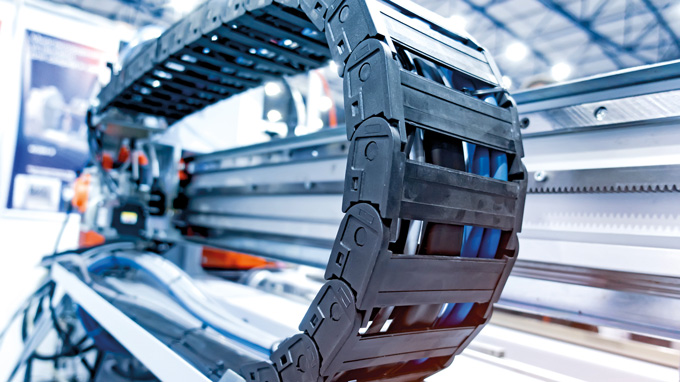

케이블이 드래그 체인이나 로봇에서 자주 구부러지는 응용 분야에서는 구리선의 점진적인 저하가 점점 더 발생할 수 있습니다. 이러한 응용 분야에 존재하는 수백만 개의 인장 및 비틀림 응력은 구리의 품질을 손상 시키고 와이어나 연선이 파손될 수 있습니다.

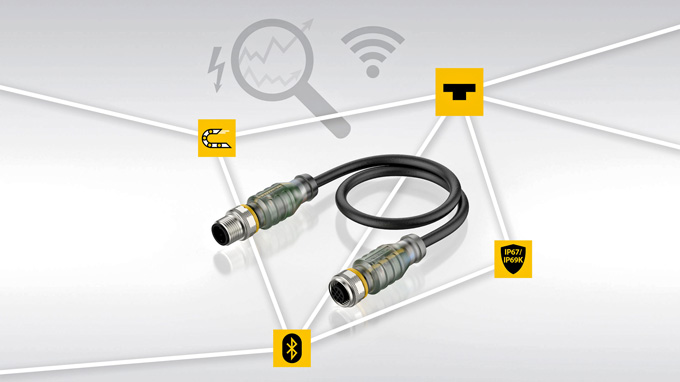

측정 전자 장치가 통합된 스마트 M12Plus 커넥터는 폴리우레탄 외부 피복이 있는 TXL 시리즈의 4코어 케이블(4 x 0.34mm²)로 구성되며 드래그 체인에 사용하도록 특별히 설계되었습니다. A 코드 M12 커넥터는 센서/액추에이터 케이블의 양쪽 끝에 장착됩니다. 이 디자인은 많은 산업 플랜트에서 사용되는 최신 표준을 준수합니다.
M12Plus 커넥터에 통합된 센서를 사용하면 암수 커넥터에서 정확한 전압 및 전류 측정이 가능합니다. 따라서 입력 값과 출력 값을 비교하면 케이블 꼬임, 케이블 파손 또는 부적절한 전원 공급 장치와 같은 문제를 조기에 감지할 수 있습니다. 매우 정확한 측정값을 통해 지속적이고 안정적인 연결을 위한 접촉 품질을 정밀하게 모니터링할 수 있습니다. 여기서는 접촉 부식이나 반복 결합으로 인한 마모 등의 요인이 고려됩니다.
정확한 케이블 위치 덕분에 플랜트 가용성 최적화
수천 개의 연결이 있는 플랜트에는 심각한 문제가 있습니다. 케이블 연결에 결함이 있는 경우 엔지니어는 먼저 현장에서 결함을 찾아야 하며 물론 이로 인한 재정적 손실을 최소화하기 위해 가능한 한 빨리 이를 수행해야 합니다. 공장 가동 중단 시간으로 인해. IP67 커넥터를 사용하면 제어 캐비닛의 배선보다 훨씬 더 많은 노력이 필요합니다.
터크의 스마트 M12Plus 커넥터는 여기에 솔루션을 제공하고 현지화에 중요한 이점을 제공합니다. 각 M12Plus 커넥터의 고유한 MAC 주소를 통해 문서를 통해 직접 장애 위험이 있는 케이블을 식별할 수 있습니다. 결함 위치 파악에 귀중한 시간을 낭비하지 않고 이제 엔지니어는 자신이 선택한 시점에 영향을 받은 케이블을 적절한 교체품으로 교체할 수 있으므로 예기치 못한 가동 중단 시간 없이 공장이 계속 운영될 수 있습니다.
TAS(Turck Automation Suite) 통한 구성

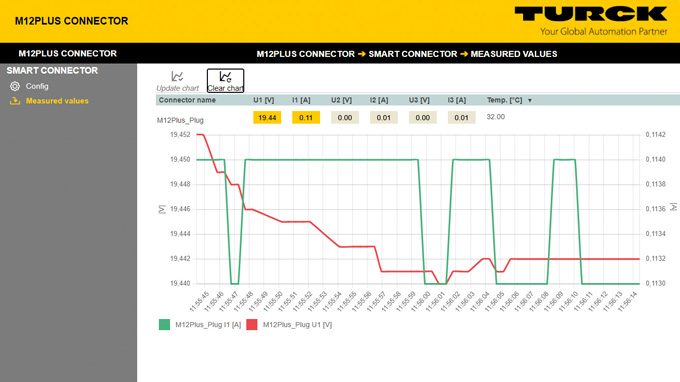

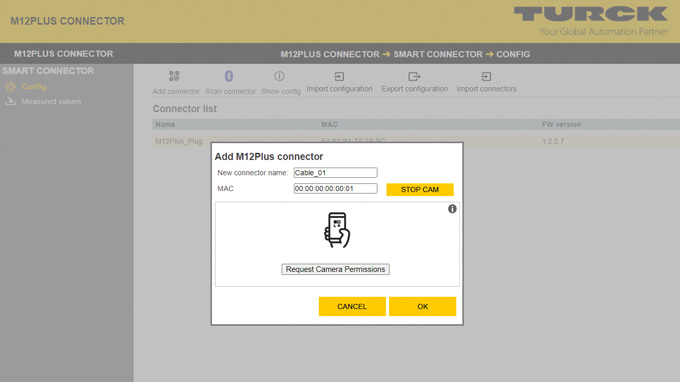

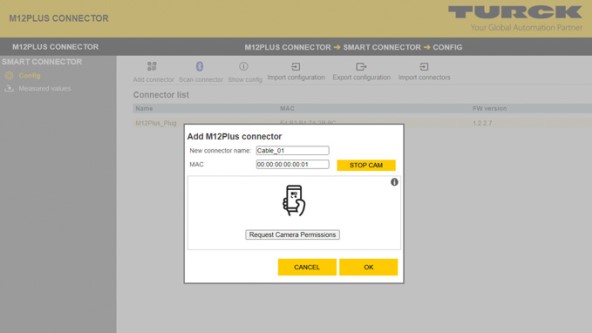

M12Plus 커넥터의 구성과 측정값의 시각화는 터크의 IIoT 및 서비스 도구 TAS(Turck Automation Suite)를 통해 편리하게 수행할 수 있습니다. 최신 릴리스에서는 브라우저 기반 툴킷이 필요한 기능으로 확장되었습니다. 예를 들어, 각 M12Plus에는 TAS를 통해 개별 지정이 부여될 수 있습니다. 플랜트에서 특정 커넥터를 찾고 있는 경우 해당 커넥터를 클릭하여 특정 커넥터를 깜박이게 만들 수 있습니다. 적용된 전류 및 전압 값의 시각화는 TAS를 통해 마우스 클릭만으로 호출이 가능합니다.
살펴보기
M12Plus는 다양한 변형으로 설계할 수 있고 개별 요구 사항에 맞게 특별히 맞춤화가 가능한 차세대 스마트 커넥터의 첫 번째 모델입니다. 여기에는 어플리케이션별 설계, 다양한 단면의 케이블, 다양한 코어 수, 다양한 전압 범위 선택과 같은 추가 개발이 포함됩니다.
담당자 | 터크의 커넥티비티 제품 디렉터 Andreas Ix
